Descrição e aplicação
Código do fabricante: 00-00011463
Pastilha, modelo MGMN500 - 04-R OP1315. Referência do fabricante: 00-00011463. Preço por peça.
Material a usinar: P - Aço; M - Aço inoxidável.
| Tipo de pastilha | Plana padrão |
|---|---|
| Largura do alojamento d (mm) | 4,1 |
| Comprimento L (mm) | 26 |
| Largura da pastilha b (mm) | 5.0 mm |
| Raio r (mm) | 0,4 |
| Material a usinar | P - Aço; M - Aço inoxidável |
| Altura t (mm) | 5,8 |
Suporte MGEHR 2525-5-L35- Suporte MGEHR 2525-5-T35
Suporte MGIVR 3732-5- Suporte MGIVR 3125-5
Suporte D792 2525 5C-R (50 - 80)- Suporte D796 2525 5C-R (80 - 110)
- Suporte D799-2 2525 5C-R (140 - 600)
- Suporte D818 2525 5C-L (110 - 150)
Suporte D962 2525 5C-R (T40)- Suporte MGEHR 2020-5
Suporte MGEHL 2020-5- Suporte MGEHR 2525-5
- Suporte MGEHL 2525-5

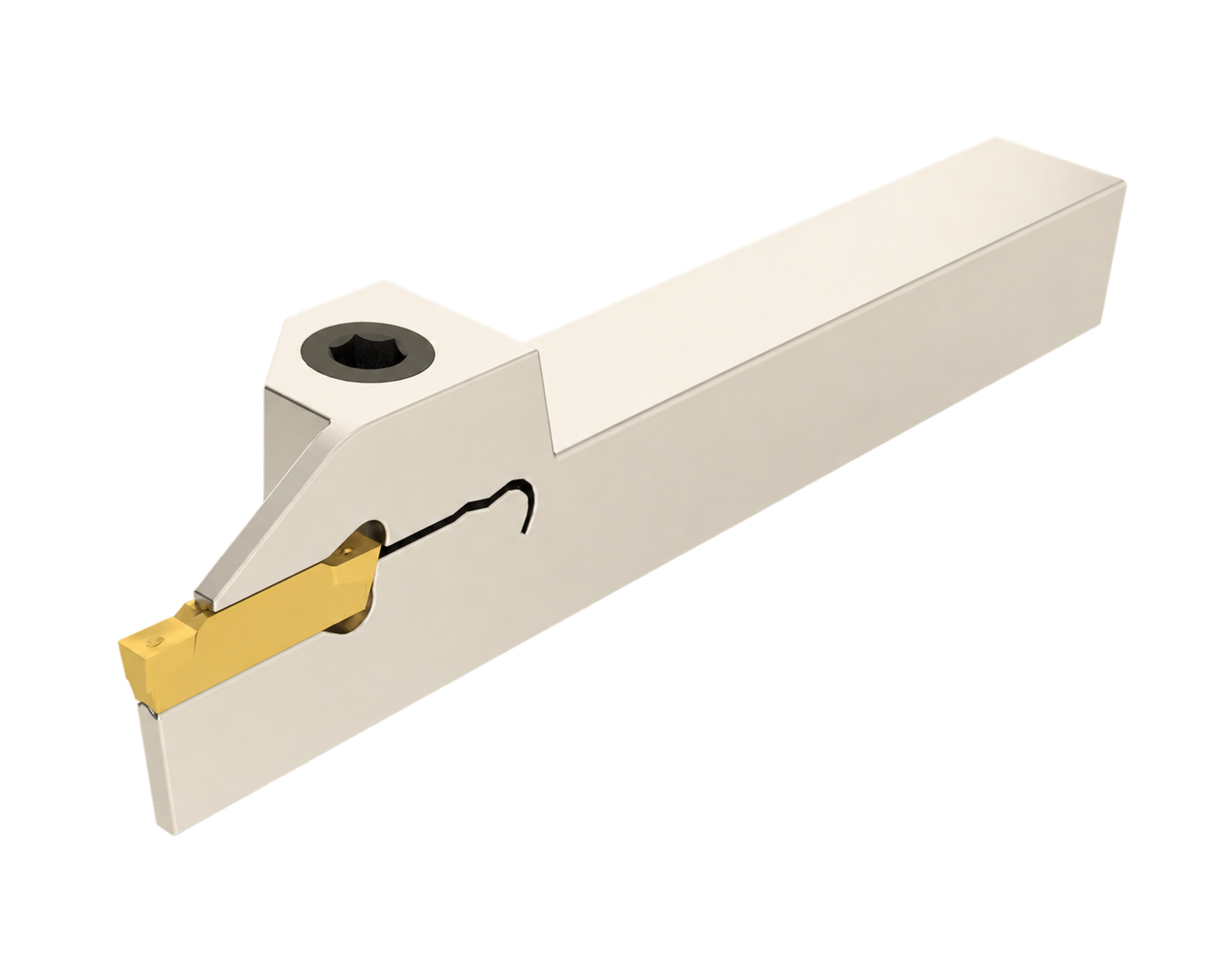

Suporte D684 2525 5C-R (T25)- Suporte D799 2525 5C-R (140 - 350)
- Suporte D812 2525 5C-L (50 - 80)
| Pastilha MGMN500 - 04-R OP1315 | |||
|---|---|---|---|
| Inicial | Mínimo | Máximo | |
| Velocidade de corte Vc (m/min) | 150 | 80 | 280 |
| Avanço Fn (mm/volta) | 0,1 | 0,05 | 0,2 |
| Profundidade de corte Ap (mm) | - | - | - |
