Descrição e aplicação
Código do fabricante: 00-00010608
Pastilha, modelo MGMN400 - M OC4020. Referência do fabricante: 00-00010608. Preço por peça.
Material a usinar: P - Aço; K - Ferro fundido.
A aresta de corte reforçada permite usinagem pesada de canais e utilização de avanços elevados.
Compatível com as pastilhas Korloy indicadas para este modelo. Indicada para aços, com possibilidade de torneamento de ferro fundido conforme a ficha.

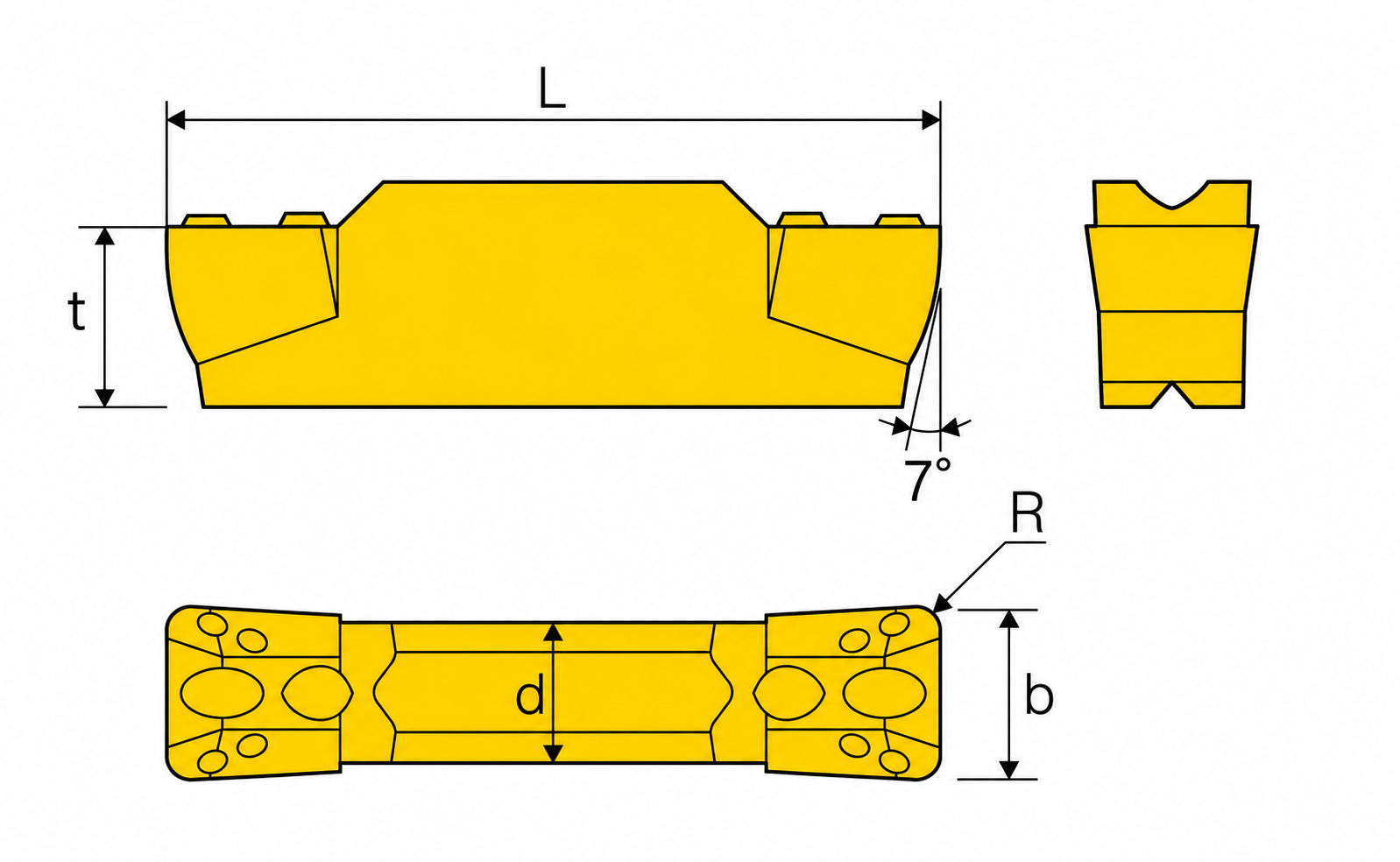

| Tipo de pastilha | Plana padrão |
|---|---|
| Largura do alojamento d (mm) | 3,3 |
| Comprimento L (mm) | 21 |
| Largura da pastilha b (mm) | 4.0 mm |
| Raio r (mm) | 0,4 |
| Material a usinar | P - Aço; K - Ferro fundido |
| Altura t (mm) | 4,8 |
Suporte MGFHR 425-62-120-T15
Suporte MGIVR 3732-4- Suporte MGIVR 3125-4
Suporte MGEHR 2525-4-L25- Suporte MGEHR 2020-4
- Suporte MGEHR 2020-4-T10
- Suporte MGFHR 425-44-76-T13
- Suporte MGFHR 425-112-200-T15-C1
- Suporte MGEHR 2525-4
- Suporte MGEHR 2525-4-T10
- Suporte MGEHR 3232-4
- Suporte MGEHR 3232-4-T10
- Suporte MGIVR 2520-4
- Suporte MGEHR 2525-4-L35
- Ferramenta de torneamento MGFHR 425-62-112-T15-C1
| Pastilha MGMN400 - M OC4020 | |||
|---|---|---|---|
| Inicial | Mínimo | Máximo | |
| Velocidade de corte Vc (m/min) | 150 | 80 | 280 |
| Avanço Fn (mm/volta) | 0,12 | 0,05 | 0,18 |
| Profundidade de corte Ap (mm) | - | - | - |
