Pastilha XCMT 070304-ZC OP1315G

Name: Pastilha XCMT 070304-ZC OP1315G
SKU: 00-00019755
Price: 16.68 BRL
Availability: InStock

R$ 16,68

Adicionar ao carrinho

Raio de ponta (mm): 0,4

Descrição e aplicação

Código do fabricante: 00-00019755

Pastilha, modelo XCMT 070304-ZC OP1315G. Referência do fabricante: 00-00019755. Preço por peça.

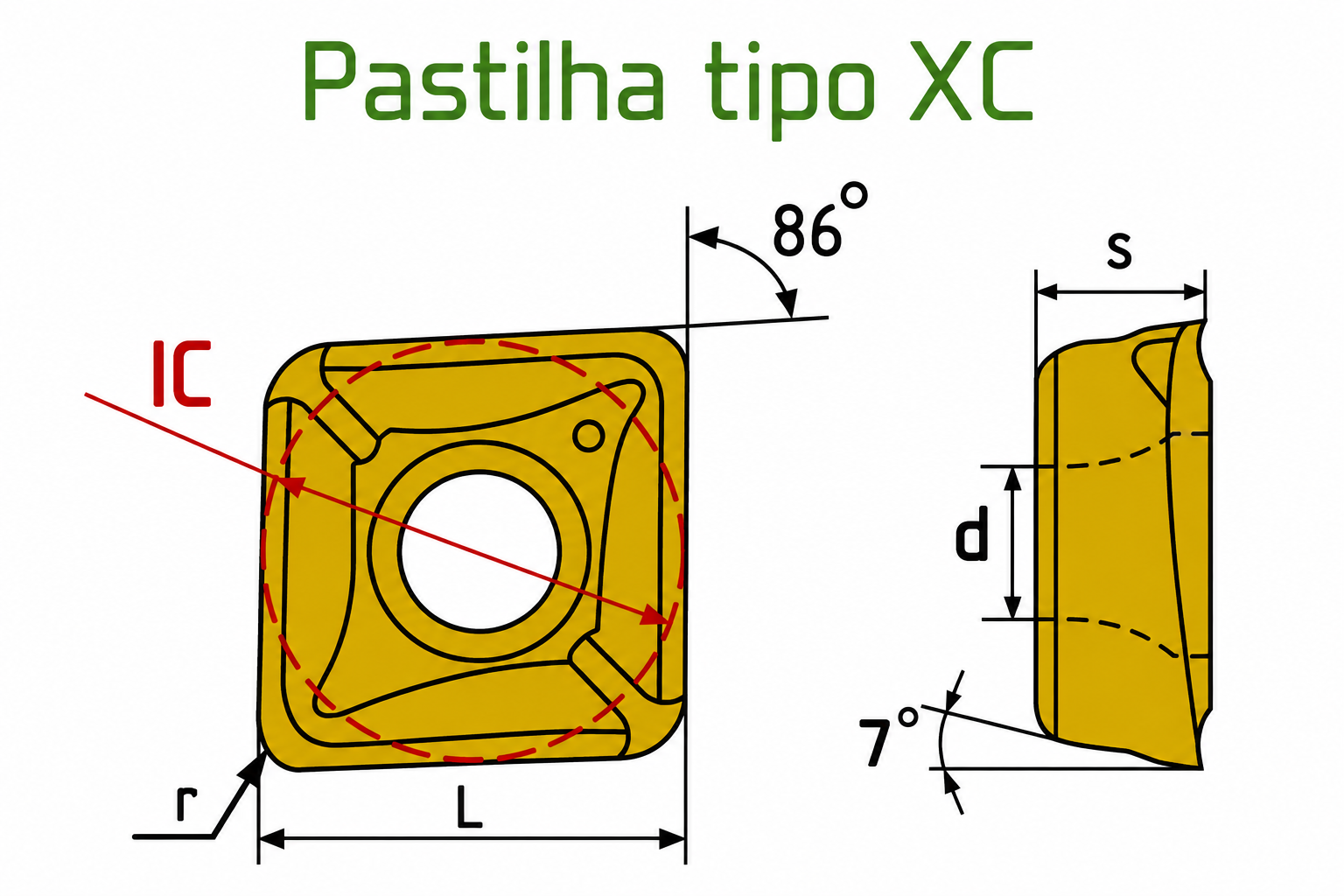

Raio de ponta r (mm)	0,40
Diâmetro do círculo inscrito ØI.C (mm)	7,50
Espessura da pastilha S (mm)	3,18
Comprimento da aresta de corte L (mm)	7,50
Diâmetro do furo da pastilha Ød (mm)	2,80

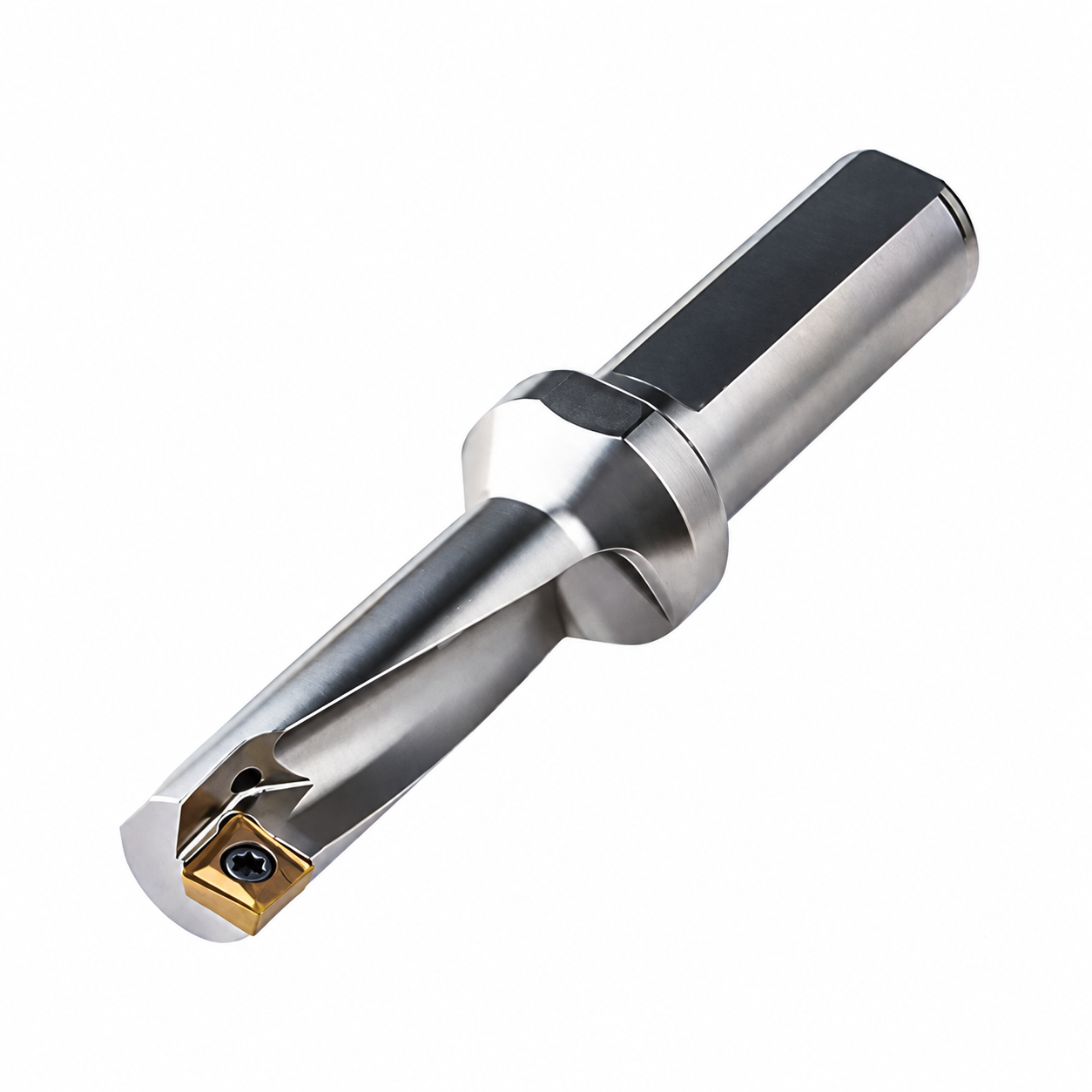

Ferramenta de furação TCAP 14R 3D

ISO	Material	Estado do material	Resistência à tração (N/mm²)	Dureza (HB)	Número do material	Furação		Torneamento e mandrilamento		Faceamento
ISO	Material	Estado do material	Resistência à tração (N/mm²)	Dureza (HB)	Número do material	Vc (m/min)	Avanço (mm/volta)	Vc (m/min)	Avanço (mm/volta)	Vc (m/min)	Avanço (mm/volta)
P	Aço não ligado, aço fundido e aço de usinagem fácil	Recozido <0.25%C	420	125	1	120-260	0.05-0.06	140-280	0.04-0.14	120-250	0.04-0.25
		Recozido >=0.25%C	650	190	2	80-190	0.05-0.15	90-200	0.04-0.12	80-180	0.04-0.25
		<0.55%C	850	250	3	100-280	0.06-0.18	100-200	0.04-0.15	80-180	0.04-0.25
		Recozido >=0.55%C	750	220	4	100-280	0.06-0.18	100-200	0.04-0.15	80-180	0.04-0.25
		Aços beneficiados e endurecidos	1000	300	5	100-280	0.06-0.18	100-200	0.04-0.15	80-180	0.04-0.25
	Aços de baixa liga e aços fundidos (até 5% de elementos de liga)	Recozido	600	200	6	100-280	0.06-0.18	100-200	0.04-0.15	80-180	0.04-0.25
		Aços beneficiados e endurecidos	930	275	7	60-180	0.04-0.15	80-180	0.07-0.12	60-160	0.04-0.25
			1000	300	8	60-180	0.04-0.15	80-180	0.07-0.12	60-160	0.04-0.25
			1200	350	9	60-180	0.04-0.15	80-180	0.07-0.12	60-160	0.04-0.25
	Aços de alta liga, aços fundidos e aços ferramenta	Recozido	680	200	10	80-190	0.05-0.15	80-200	0.04-0.12	80-160	0.04-0.25
	Aços de alta liga, aços fundidos e aços ferramenta	Aços beneficiados e endurecidos	1100	325	11	50-150	0.04-0.14	60-150	0.04-0.12	50-120	0.04-0.25
M	Aços inoxidáveis e aços fundidos	Ferríticos e martensíticos	680	200	12	50-210	0.04-0.15	60-230	0.07-0.12	50-200	0.04-0.25
		Martensíticos	820	240	13	50-210	0.04-0.15	60-230	0.07-0.12	50-200	0.04-0.25
		Austeníticos	600	180	14	50-210	0.04-0.15	60-230	0.07-0.12	50-200	0.04-0.25
K	Ferro fundido cinzento	Ferrítico		160	15	100-300	0.06-0.23	120-230	0.07-0.2	100-200	0.04-0.25
	Ferro fundido cinzento	Perlítico		250	16	100-300	0.06-0.23	120-230	0.07-0.2	100-200	0.04-0.25
	Ferro fundido cinzento e nodular	Ferrítico		180	17	100-300	0.06-0.23	120-230	0.07-0.2	100-200	0.04-0.25
	Ferro fundido cinzento e nodular	Perlítico		260	18	100-300	0.06-0.23	120-230	0.07-0.2	100-200	0.04-0.25
	Ferro fundido branco e coquilhado	Ferrítico		130	19	100-200	0.06-0.15	120-230	0.04-0.13	100-200	0.04-0.25
	Ferro fundido branco e coquilhado	Perlítico		230	20	100-200	0.06-0.15	120-230	0.04-0.13	100-200	0.04-0.25
N	Alumínio e alumínio forjado	Macio		60	21	120-500	0.05-0.3	120-700	0.04-0.25	100-700	0.04-0.25
	Alumínio e alumínio forjado	Endurecido por envelhecimento		100	22	120-500	0.05-0.3	120-700	0.04-0.25	100-700	0.04-0.25
	Alumínio e alumínio fundido	<=12%Si		75	23	120-500	0.05-0.3	120-700	0.04-0.25	100-700	0.04-0.25
		Endurecido por envelhecimento		90	24	120-500	0.05-0.3	120-700	0.04-0.25	100-700	0.04-0.25
		Para alta temperatura		130	25	120-500	0.05-0.3	10-700	0.04-0.25	100-700	0.04-0.25
	Cobre e ligas de cobre	>1% Pb		110	26	80-380	0.05-0.23	80-500	0.04-0.2	80-350	0.04-0.25
		Bronze		90	27	80-380	0.05-0.23	80-500	0.04-0.2	80-350	0.04-0.25
		Cobre para aplicações eletrônicas		100	28	80-380	0.05-0.23	80-500	0.04-0.2	80-350	0.04-0.25
	Materiais não metálicos	Polímeros termofixos, carbono e outros			29	50-140	0.04-0.14	50-160	0.04-0.12	50-140	0.04-0.25
	Materiais não metálicos	Borracha dura			30	50-140	0.04-0.14	50-160	0.04-0.12	50-140	0.04-0.25
S	Aços resistentes ao calor e para alta temperatura	À base de ferro, recozido		200	31	20-50	0.04-0.05	20-80	0.04-0.05	20-50	0.04-0.25
		Envelhecido, à base de ferro		280	32	20-50	0.04-0.05	20-80	0.04-0.05	20-50	0.04-0.25
		À base de Ni ou Co, recozido		250	33	20-50	0.04-0.05	20-80	0.04-0.05	20-50	0.04-0.25
		Envelhecido, à base de níquel ou cobalto		350	34	20-50	0.04-0.05	20-80	0.04-0.05	20-50	0.04-0.25
		Endurecidos		320	35	20-50	0.04-0.05	20-80	0.04-0.05	20-50	0.04-0.25
	Titânio e ligas à base de titânio		Rm 400		36	30-60	0.04-0.05	20-80	0.04-0.05	30-80	0.04-0.25
	Titânio e ligas à base de titânio	Ligas alfa + beta, recozidas	Rm 1050		37	30-60	0.04-0.05	30-100	0.04-0.05	30-80	0.04-0.25
H	Aços endurecidos	Endurecidos		55HRC	38	20-40	0.04-0.05	30-100	0.04-0.05	20-50	0.04-0.25
	Aços endurecidos	Endurecidos		60HRC	39	20-40	0.04-0.05	20-70	0.04-0.05	20-50	0.04-0.25
	Ferro fundido revenido	Ferro fundido		400	40	20-40	0.04-0.05	20-70	0.04-0.05	20-50	0.04-0.25
	Ferro fundido nodular	Endurecidos		55HRC	41	20-40	0.04-0.05	20-70	0.04-0.05	20-50	0.04-0.25
