Descrição e aplicação
Código do fabricante: 00-00024112

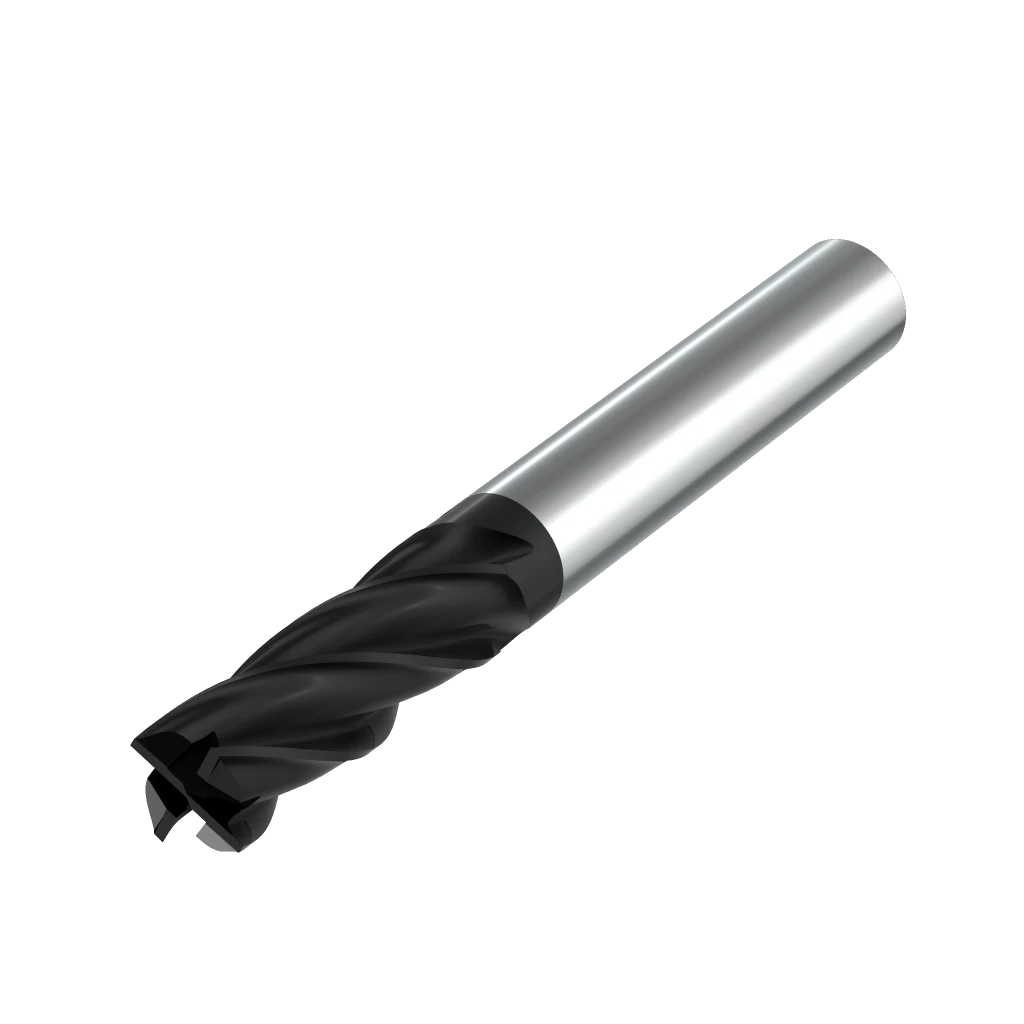

Fresa de metal duro, modelo OME-4E-030S. Referência do fabricante: 00-00024112. Preço por peça.
Ângulo de hélice de 36° a 38°.
Revestimento AlCrSiN.

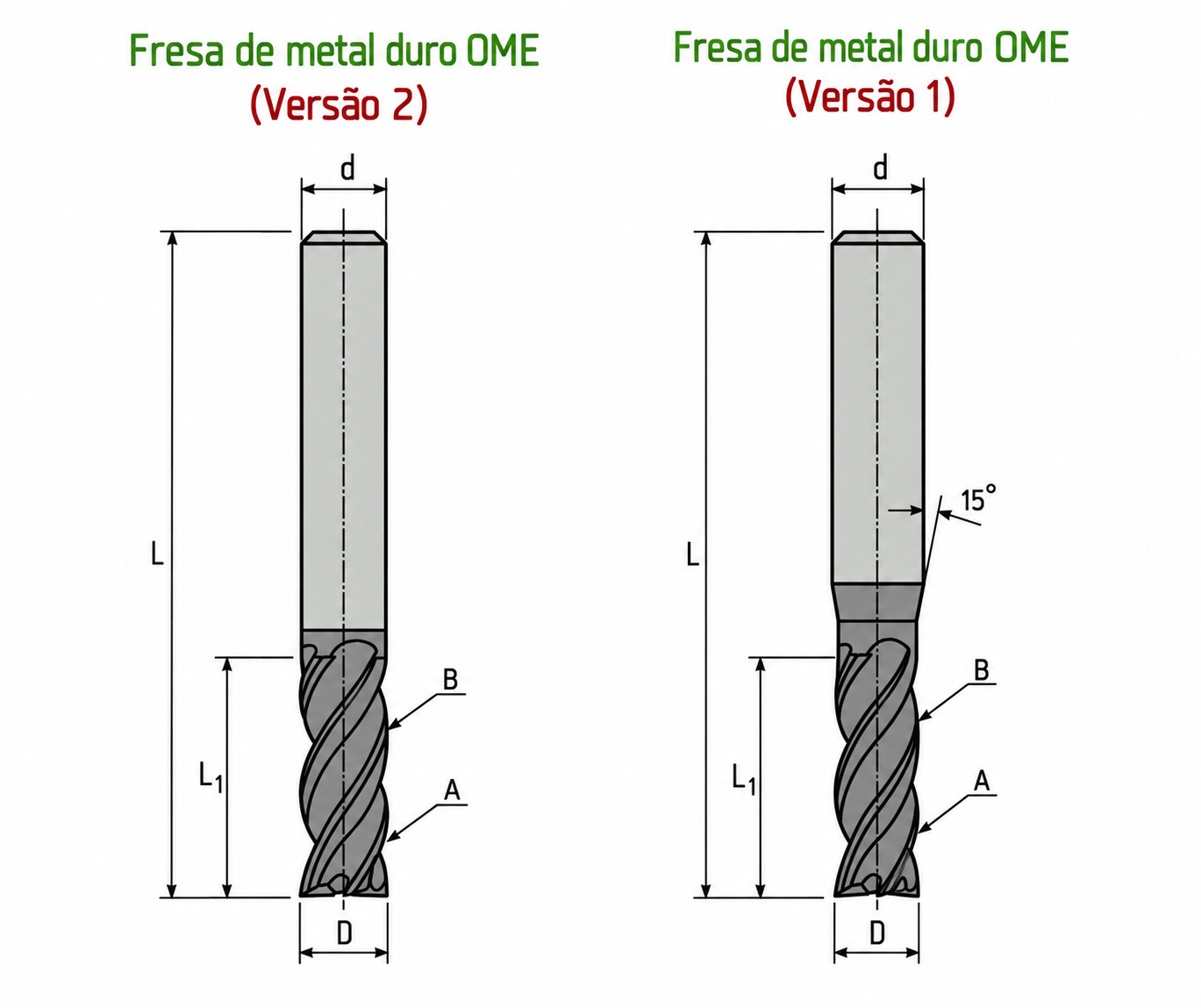

| Tipo de fresa | Plana |
|---|---|
| Diâmetro da haste (d), mm | 4 |
| Revestimento | AICrSiN |
| Diâmetro de corte D | Ø3 |
| Comprimento de corte L1, mm | 8 |
| Comprimento da fresa L, mm | 50 |
| Dureza do material a usinar | 45HRc |
| Número de dentes | 4 |
| Aplicação | Com ângulo variável |
| Tolerância | 0,0 / - 0,015 |
| Material | Ferro fundido Aços carbono Aços ligados ~30HRC | Aços inoxidáveis | Aços beneficiados Aços endurecidos ~40HRC | Aços endurecidos com dureza aproximada de 50 HRC | Aços endurecidos com dureza ~55HRC | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Diâmetro (mm) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) |
| 1 | 20 000 | 300 | 20 000 | 108 | 20 000 | 240 | 20 000 | 180 | 20 000 | 135 |
| 2 | 15 000 | 480 | 11 500 | 120 | 15 000 | 420 | 13 000 | 270 | 11 140 | 195 |
| 3 | 14 000 | 815 | 7 500 | 145 | 10 600 | 630 | 8 500 | 495 | 7 430 | 360 |
| 4 | 10 800 | 840 | 5 500 | 150 | 8 000 | 645 | 6 500 | 505 | 5 570 | 370 |
| 5 | 8 200 | 875 | 4 500 | 150 | 6 400 | 675 | 5 000 | 530 | 4 460 | 390 |
| 6 | 7 000 | 900 | 3 700 | 165 | 5 300 | 690 | 4 200 | 540 | 3 710 | 390 |
| 8 | 5 200 | 890 | 2 800 | 165 | 4 000 | 680 | 3 200 | 555 | 2 785 | 405 |
| 10 | 4 200 | 875 | 2 200 | 165 | 3 200 | 675 | 2 500 | 525 | 2 230 | 375 |
| 12 | 3 500 | 875 | 1 850 | 165 | 2 650 | 675 | 2 100 | 525 | 1 855 | 375 |
| 14 | 3 000 | 815 | 1 600 | 150 | 2 300 | 630 | 1 800 | 495 | 1 590 | 360 |
| 16 | 2 600 | 815 | 1 400 | 145 | 2 000 | 630 | 1 600 | 495 | 1 390 | 360 |
| 18 | 2 300 | 805 | 1 250 | 125 | 1 800 | 620 | 1 400 | 485 | 1 240 | 350 |
| 20 | 2 050 | 805 | 1 100 | 125 | 1 600 | 620 | 1 250 | 485 | 1 115 | 350 |
| Profundidade máxima de corte | ||||||||||
| 1. Os valores iniciais da tabela são para fresamento de canais abertos. Para canais fechados, utilize 50–70% da rotação e 40–60% do avanço iniciais.. | ||||||||||
| 2. Utilize pinças e porta-ferramentas de alta precisão. | ||||||||||
| 3. Utilize refrigeração ativa e abundante na ferramenta. | ||||||||||
| 4. Máquinas com baixa rigidez e ferramentas com grande balanço podem apresentar vibração e ruído anormal. Nessas condições, reduza a rotação e o avanço. | ||||||||||
| 5. Quando não houver interferência, mantenha o menor balanço possível da ferramenta. | ||||||||||
