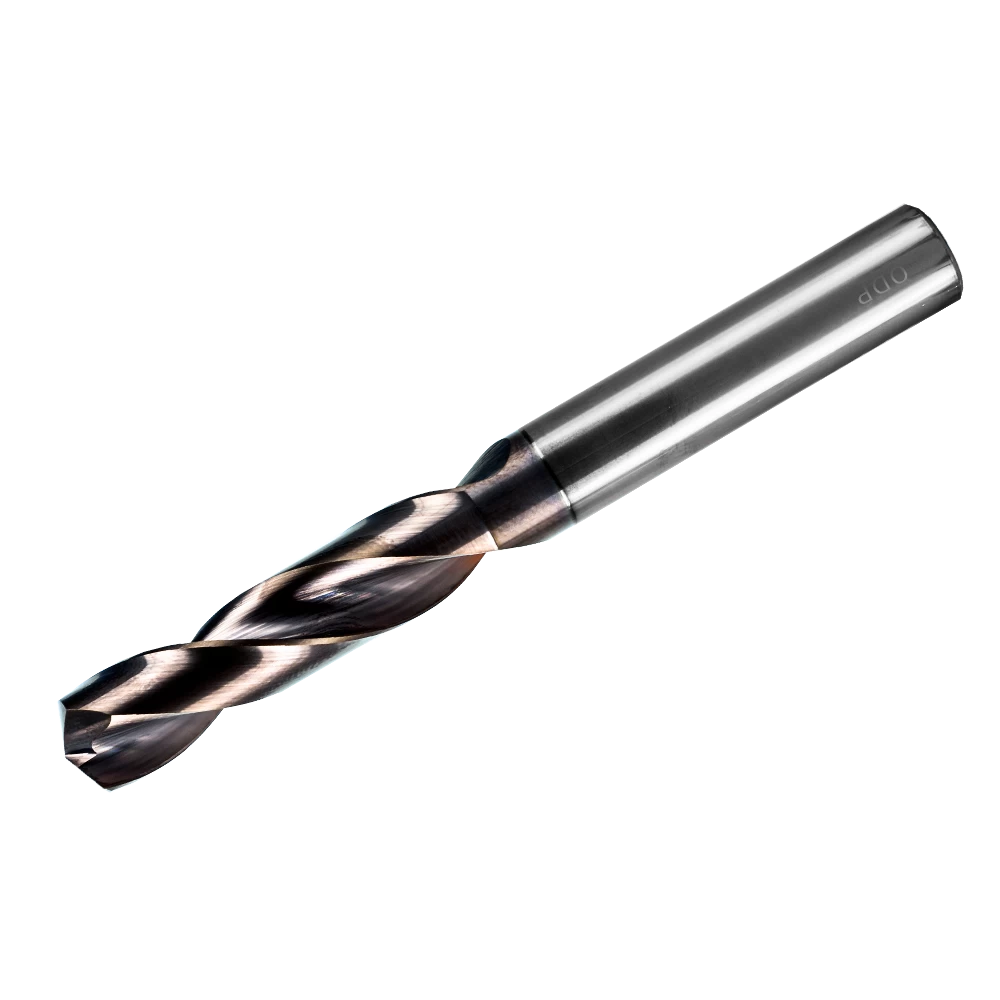

Ferramenta de furação ODP-03E1350

R$ 614,51

Material a usinar
Diâmetro de corte (mm)
Diâmetro da haste (mm)
Comprimento total (mm)
Profundidade em diâmetros
Refrigeração interna

Adicionar ao carrinho

Material a usinar: P - Aço / M - Aço inoxidável / K - Ferro fundido / H - Aços endurecidos (≥45HRC)

Diâmetro de corte (mm): 13,5

Diâmetro da haste (mm): 14

Comprimento total (mm): 107

Profundidade em diâmetros: 3D

Refrigeração interna: Não

Descrição e aplicação

Código do fabricante: 00-00018241

Ferramenta de furação, modelo ODP-03E1350. Referência do fabricante: 00-00018241. Preço por peça.

Material a usinar: P - Aço; M - Aço inoxidável; K - Ferro fundido; H - Aços endurecidos (≥45HRC).

O TiSiN é um revestimento nanocompósito à base de titânio e silício, de cor bronze com variações de tonalidade. O titânio contribui para a dureza e a resistência ao desgaste da aresta; o silício contribui para o desempenho térmico e a resistência à oxidação.

Brocas com revestimento TiSiN são indicadas para aços carbono, aços de usinagem fácil, aços ao manganês, ferros fundidos e aços endurecidos com dureza de até 40 HRC.

A precisão do furo depende do conjunto formado pela máquina, fixação, ferramenta e peça. Para reduzir a influência desses fatores, recomenda-se usar brocas de metal duro com pinças ER de alta precisão.

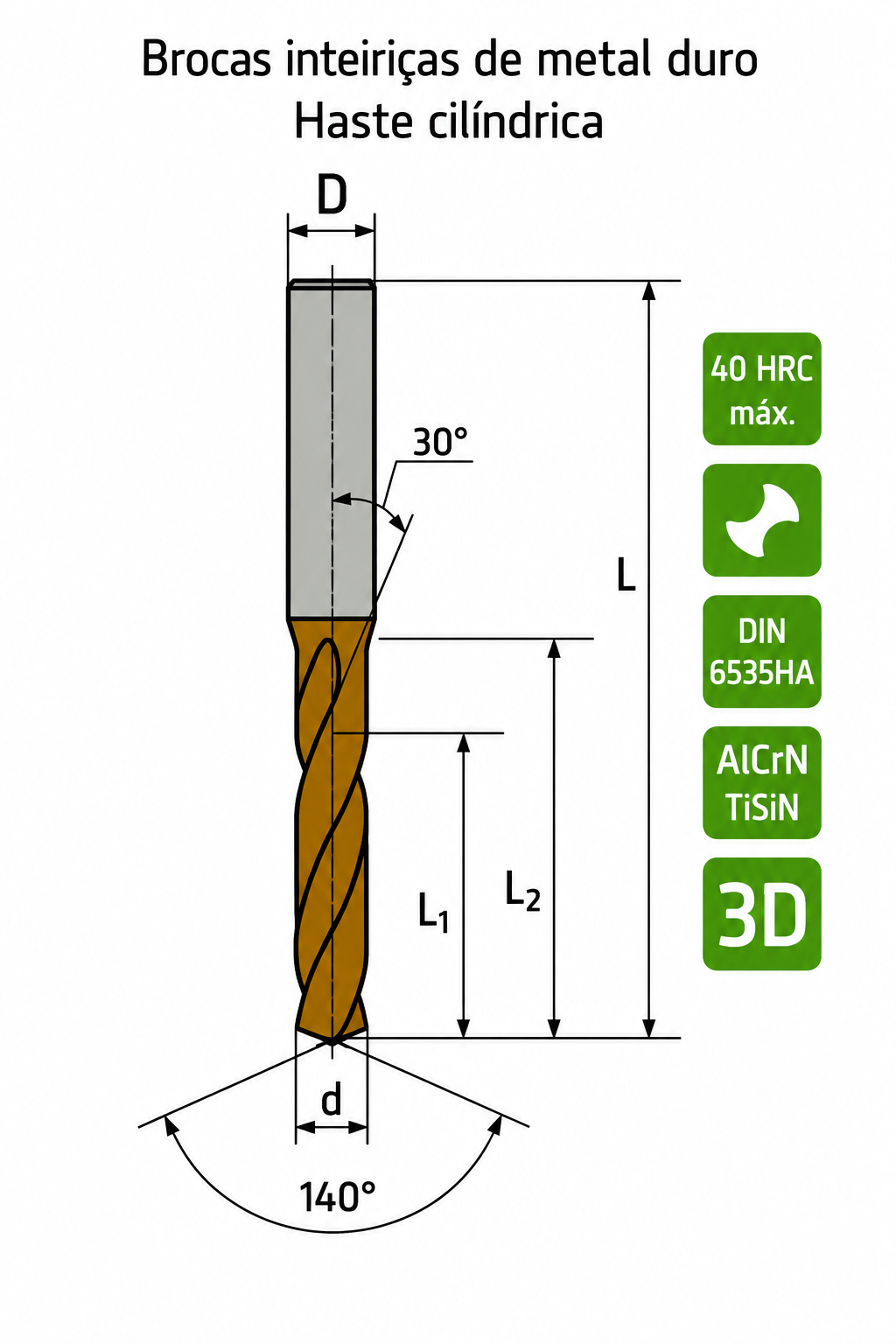

Diâmetro da broca d (mm)	13,5
Comprimento útil em diâmetros	3D
Profundidade de corte L1 (mm)	50
Comprimento da parte cortante L2 (mm)	60
Comprimento total L (mm)	107
Diâmetro da haste D (mm)	14
Material a usinar	P - Aço; M - Aço inoxidável; K - Ferro fundido; H - Aços endurecidos (≥45HRC)
Refrigeração interna	Não

No primeiro uso da ferramenta, reduza os parâmetros iniciais de corte em 20–30%. Em condições estáveis de usinagem, aumente os parâmetros gradualmente.
Material	Aço de baixa dureza, HB < 180		Aço carbono e aço ligado, aproximadamente 30 HRC		Aços beneficiados e endurecidos ~40HRC		Ferro fundido		Ferro fundido nodular e de alta resistência
Velocidade de corte V (m/min)	60-120 (m/min)		60-120 (m/min)		40-70 (m/min)		60-120 (m/min)		50-100 (m/min)
Diâmetro (mm)	Rotação (min⁻¹)	Avanço (mm/volta)	Rotação (min⁻¹)	Avanço (mm/volta)	Rotação (min⁻¹)	Avanço (mm/volta)	Rotação (min⁻¹)	Avanço (mm/volta)	Rotação (min⁻¹)	Avanço (mm/volta)
3	9 500	0.09 - 0.12	9 500	0.09 - 0.12	6 300	0.09 - 0.12	9 500	0.09 - 0.12	7 400	0.09 - 0.12
4	7 000	0.10 - 0.15	7 000	0.10 - 0.15	4 700	0.10 - 0.15	7 000	0.10 - 0.15	5 600	0.10 - 0.15
5	5 700	0.12 - 0.18	5 700	0.12 - 0.18	3 800	0.12 - 0.18	5 700	0.12 - 0.18	4 500	0.12 - 0.18
6	4 700	0.14 - 0.20	4 700	0.14 - 0.20	3 100	0.14 - 0.20	4 700	0.14 - 0.20	3 700	0.14 - 0.20
8	3 600	0.16 - 0.24	3 600	0.16 - 0.24	2 400	0.16 - 0.24	3 600	0.16 - 0.24	2 800	0.16 - 0.24
10	2 800	0.18 - 0.27	2 800	0.18 - 0.27	1 900	0.18 - 0.27	2 800	0.18 - 0.27	2 200	0.18 - 0.27
12	2 400	0.20 - 0.30	2 400	0.20 - 0.30	1 600	0.20 - 0.30	2 400	0.20 - 0.30	1 900	0.20 - 0.30
14	2 100	0.22 - 0.35	2 100	0.22 - 0.35	1 400	0.22 - 0.35	2 100	0.22 - 0.35	1 600	0.22 - 0.35
16	1 800	0.25 - 0.36	1 800	0.25 - 0.36	1 200	0.25 - 0.36	1 800	0.25 - 0.36	1 400	0.25 - 0.36
18	1 600	0.28 - 0.38	1 600	0.28 - 0.38	1 100	0.28 - 0.38	1 600	0.28 - 0.38	1 200	0.28 - 0.38
20	1 400	0.09 - 0.12	1 400	0.09 - 0.12	950	0.09 - 0.12	1 400	0.09 - 0.12	1 100	0.09 - 0.12
Esta tabela de parâmetros de corte se aplica ao uso de fluidos de corte em emulsão aquosa.
Instale a broca em um mandril limpo e sem defeitos. O batimento radial da broca não deve exceder 0,02 mm.
Os parâmetros se aplicam a furos com profundidade de até 5 vezes o diâmetro da broca (5D).
