Descrição e aplicação
Código do fabricante: 00-00017569

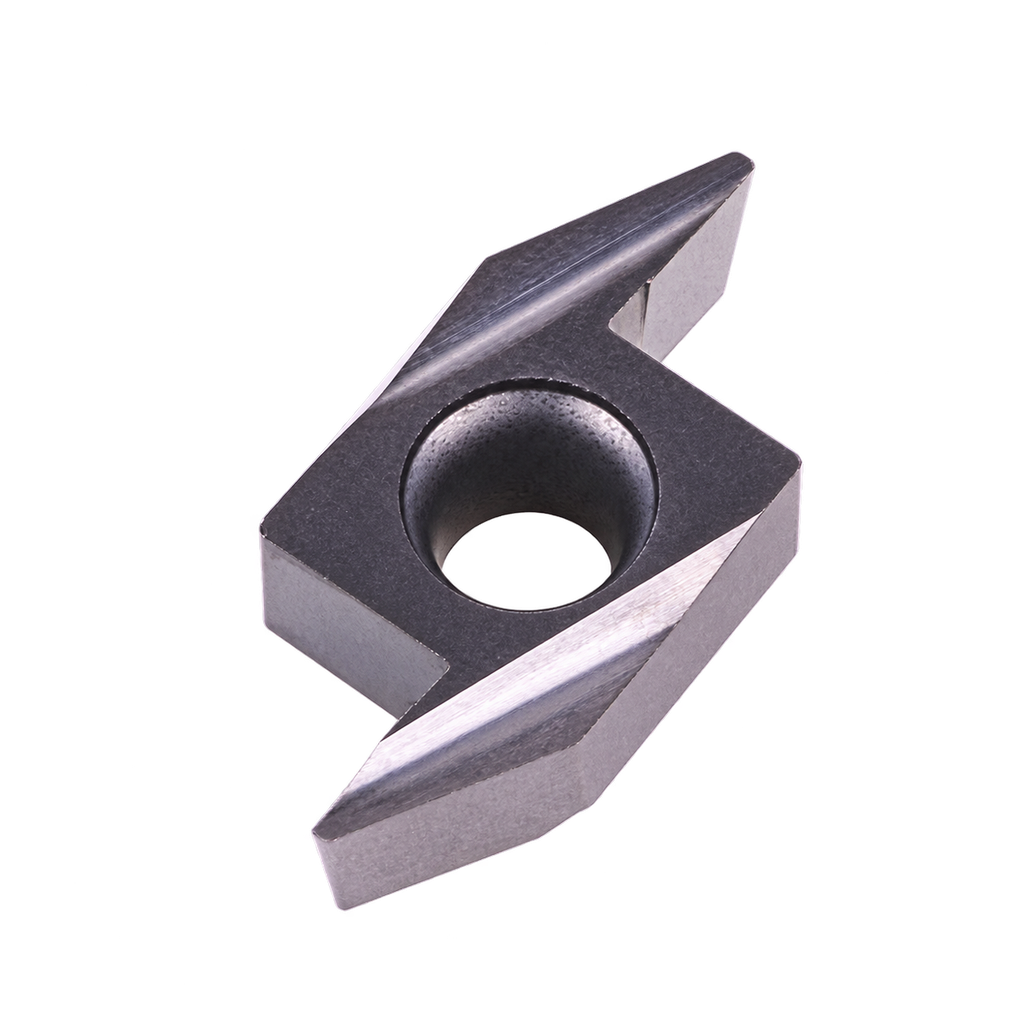

Pastilha, modelo ABS 15R4010 P3705C. Referência do fabricante: 00-00017569. Preço por peça.
Material a usinar: P - Aço; M - Aço inoxidável; N - Materiais não ferrosos; S - Aços resistentes ao calor.

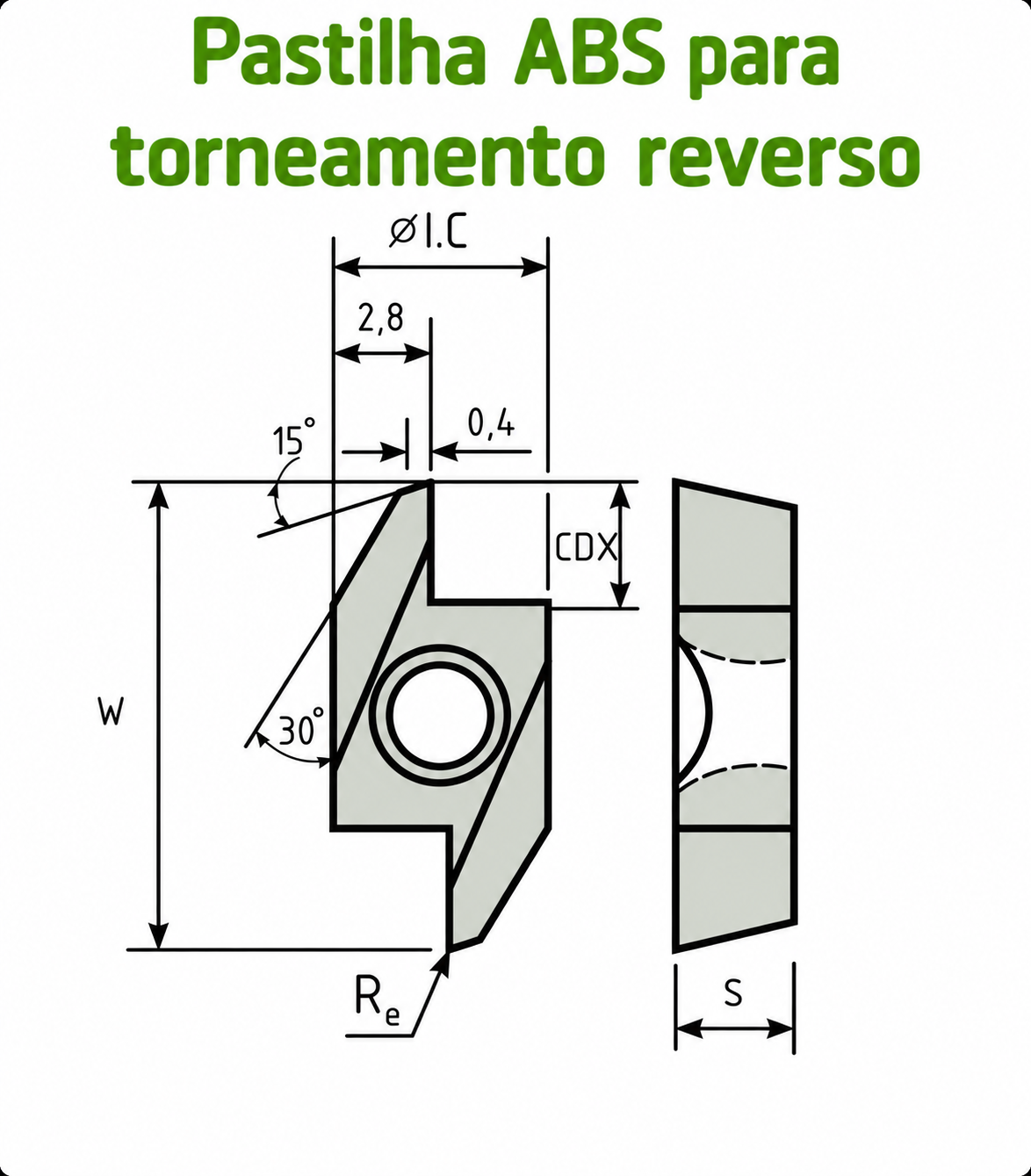

| Material da pastilha | Metal duro |
|---|---|
| Profundidade de corte CDX (mm) | 4,2 |
| Raio da pastilha Re (mm) | 0,10 |
| Largura da pastilha W (mm) | 15,4 |
| Altura da pastilha S (mm) | 3,97 |
| Diâmetro do círculo inscrito ØI.C (mm) | 7 |
| Material a usinar | P - Aço; M - Aço inoxidável; N - Materiais não ferrosos; S - Aços resistentes ao calor |
| A tabela apresenta os valores mínimos e máximos de trabalho da pastilha. Ajuste os parâmetros ao material e ao tipo de usinagem. Use o valor inicial como ponto de partida. | |||
|---|---|---|---|
| Inicial | Mínimo | Máximo | |
| Velocidade de corte Vc (m/min) | 100 | 60 | 150 |
| Avanço Fn (mm/volta) | 0,04 | 0,02 | 0,07 |
| Profundidade de corte Ap (mm) | 2 | 0,1 | 4 |
