Descrição e aplicação
Código do fabricante: 00-00017182

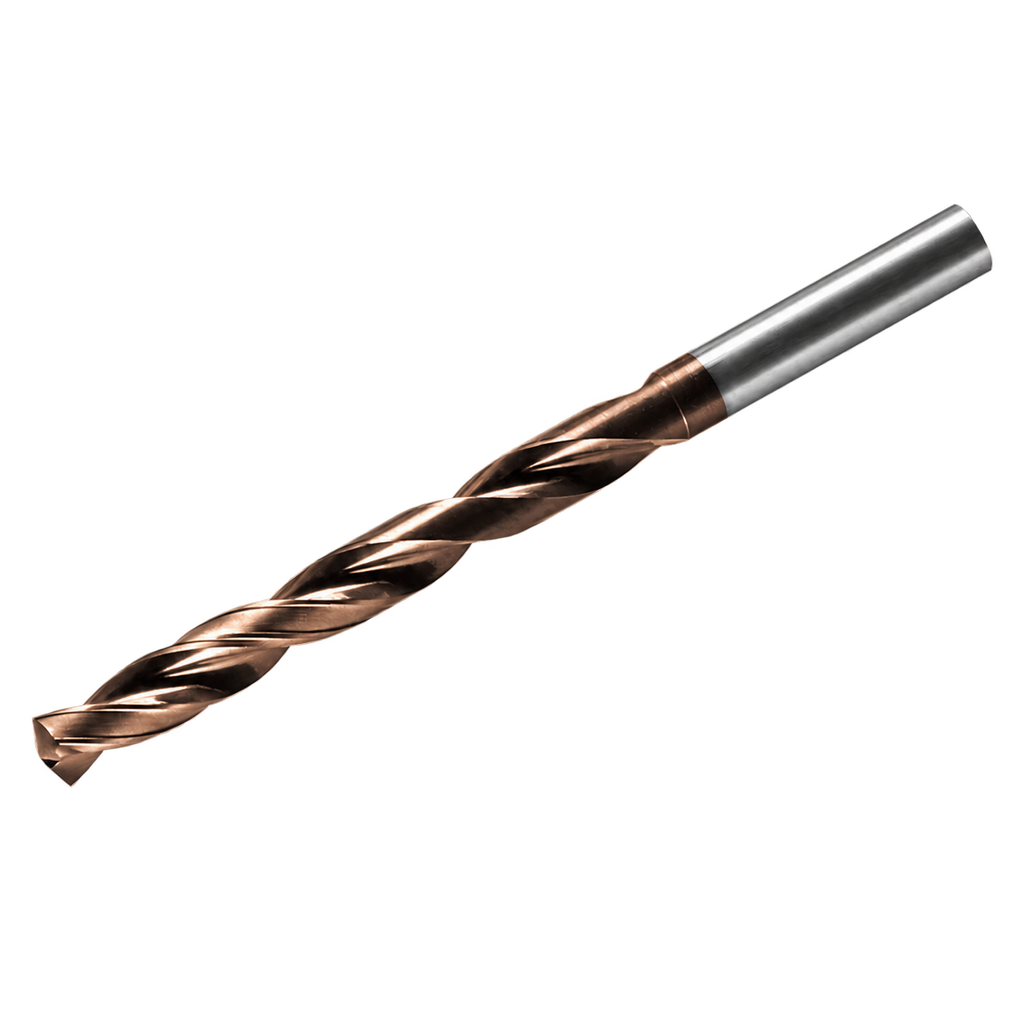

Broca, modelo D18.5*79*L131*SD20 (TISIN). Referência do fabricante: 00-00017182. Preço por peça.
Material a usinar: P - Aço; M - Aço inoxidável; K - Ferro fundido; H - Aços endurecidos (≥45HRC).
O TiSiN é um revestimento nanocompósito à base de titânio e silício, de cor bronze com variações de tonalidade. O titânio contribui para a dureza e a resistência ao desgaste da aresta; o silício contribui para o desempenho térmico e a resistência à oxidação.
Brocas com revestimento TiSiN para aços carbono, aços de corte livre, aços ao manganês e aços resistentes ao calor.
A precisão do furo depende do conjunto formado pela máquina, fixação, ferramenta e peça. Para reduzir a influência desses fatores, recomenda-se usar brocas de metal duro com pinças ER de alta precisão.
| Diâmetro da broca d (mm) | 18,5 |
|---|---|
| Comprimento útil em diâmetros | 3D |
| Profundidade de corte L1 (mm) | 89 |
| Comprimento da parte cortante L2 (mm) | 79 |
| Comprimento total L (mm) | 131 |
| Material a usinar | P - Aço; M - Aço inoxidável; K - Ferro fundido; H - Aços endurecidos (≥45HRC) |
| Refrigeração interna | Não |
| Parâmetros iniciais de corte para brocas sem refrigeração interna | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Material a usinar | Aço com dureza HB<180 | Aços carbono com dureza de até 30 HRC | Aços endurecidos com dureza aproximada de 40 HRC | Ferro fundido cinzento | Ferro fundido nodular | ||||||||||
| Velocidade de corte | 60-120 m/min | 60-120 m/min | 40-70 m/min | 60-120 m/min | 50-100 m/min | ||||||||||
| Diâmetro da broca (mm) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | |||||
| 3 | 9500 | 0,09-0,12 | 9500 | 0,09-0,12 | 6300 | 0,09-0,12 | 9500 | 0,09-0,12 | 7400 | 0,09-0,12 | |||||
| 4 | 7000 | 0,10-0,15 | 7000 | 0,10-0,15 | 4700 | 0,10-0,15 | 7000 | 0,10-0,15 | 5600 | 0,10-0,15 | |||||
| 5 | 5700 | 0,12-0,18 | 5700 | 0,12-0,18 | 3800 | 0,12-0,18 | 5700 | 0,12-0,18 | 4500 | 0,12-0,18 | |||||
| 6 | 4700 | 0,14-0,20 | 4700 | 0,14-0,20 | 3100 | 0,14-0,20 | 4700 | 0,14-0,20 | 3700 | 0,14-0,20 | |||||
| 8 | 3600 | 0,16-0,24 | 3600 | 0,16-0,24 | 2400 | 0,16-0,24 | 3600 | 0,16-0,24 | 2800 | 0,16-0,24 | |||||
| 10 | 2800 | 0,18-0,27 | 2800 | 0,18-0,27 | 1900 | 0,18-0,27 | 2800 | 0,18-0,27 | 2200 | 0,18-0,27 | |||||
| 12 | 2400 | 0,20-0,30 | 2400 | 0,20-0,30 | 1600 | 0,20-0,30 | 2400 | 0,20-0,30 | 1900 | 0,20-0,30 | |||||
| 14 | 2100 | 0,22-0,35 | 2100 | 0,22-0,35 | 1400 | 0,22-0,35 | 2100 | 0,22-0,35 | 1600 | 0,22-0,35 | |||||
| 16 | 1800 | 0,25-0,36 | 1800 | 0,25-0,36 | 1200 | 0,25-0,36 | 1800 | 0,25-0,36 | 1400 | 0,25-0,36 | |||||
| 18 | 1600 | 0,28-0,38 | 1600 | 0,28-0,38 | 1100 | 0,28-0,38 | 1600 | 0,28-0,38 | 1200 | 0,28-0,38 | |||||
| 20 | 1400 | 0,09-0,12 | 1400 | 0,09-0,12 | 950 | 0,09-0,12 | 1400 | 0,09-0,12 | 1100 | 0,09-0,12 | |||||
| No primeiro uso da ferramenta, reduza os parâmetros iniciais de corte em 20–30%. Em condições estáveis de usinagem, aumente os parâmetros gradualmente. | |||||||||||||||
| Esta tabela de parâmetros de corte se aplica somente ao uso de fluidos de corte em emulsão aquosa. | |||||||||||||||
| Instale a broca em um mandril limpo e sem defeitos. O batimento radial da broca não deve exceder 0,02 mm. | |||||||||||||||
| Os parâmetros se aplicam a furos com profundidade de até 5 vezes o diâmetro da broca (5D). | |||||||||||||||
