Descrição e aplicação
Código do fabricante: 00-00016520

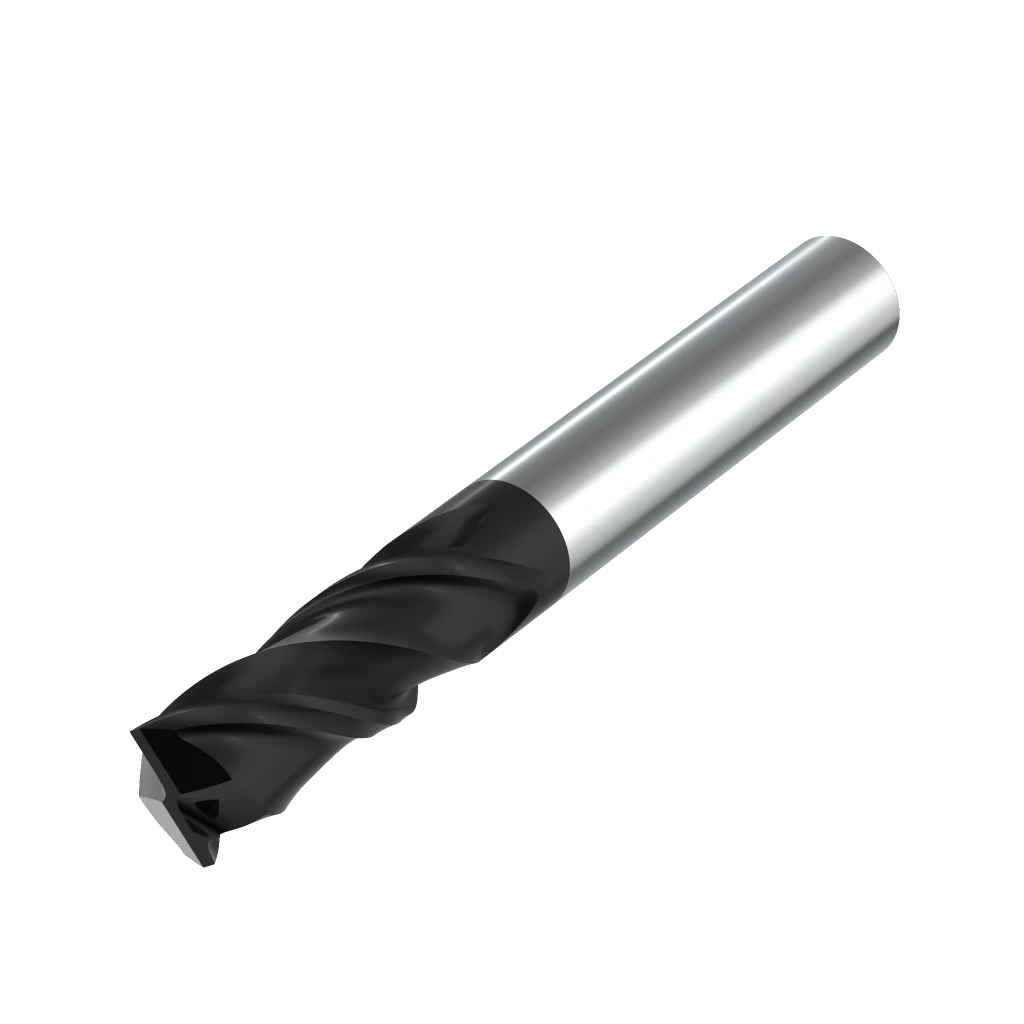

Fresa de metal duro, modelo OMPQ-3R-100R1.0G. Referência do fabricante: 00-00016520. Preço por peça.
Raio de canto de 1,0 mm.
As fresas da série OMPQ combinam revestimento resistente ao calor e ao desgaste com uma nova composição de substrato de metal duro, desenvolvida para condições de trabalho mais exigentes.
A geometria das arestas considera todo o comprimento de corte para distribuir o desgaste ao longo da superfície lateral. O perfil dos canais helicoidais oferece espaço para evacuação dos cavacos e aumenta a resistência e a rigidez da aresta.
Revestimento TiAlSiN.
| Tipo de fresa | Com raio |
|---|---|
| Tipo construtivo | 2 |
| Diâmetro da haste (d), mm | 10 |
| Revestimento | TiAISin |
| Diâmetro de corte D | Ø10 |
| Comprimento de corte L1, mm | 25 |
| Comprimento da fresa L, mm | 150 |
| Raio de canto R (mm) | 1 |
| Dureza do material a usinar | 45HRc |
| Número de dentes | 3 |
| Aplicação | Uso geral |
| Ângulo de hélice (graus) | 35° |
| Tolerância | 0,0 / -0,025 |
| Material | Ferro fundido Ferro fundido nodular | Aços carbono Aços ligados ~750N/mm² | Aços carbono Aços ligados ~30HRC | Aços beneficiados e endurecidos ~40HRC | Aços inoxidáveis | Aços endurecidos ~50HRC | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diâmetro (mm) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) |
| 3 | 15 500 | 950 | 15 500 | 950 | 12 750 | 760 | 10 600 | 450 | 7 400 | 290 | 8 500 | 280 |
| 4 | 11 500 | 950 | 11 500 | 950 | 9 550 | 760 | 8 000 | 550 | 5 550 | 370 | 6 500 | 370 |
| 5 | 9 500 | 1 050 | 9 500 | 1 050 | 7 650 | 800 | 6 400 | 550 | 4 450 | 370 | 5 000 | 375 |
| 6 | 8 000 | 1 050 | 8 000 | 1 050 | 6 400 | 800 | 5 300 | 580 | 3 700 | 390 | 4 200 | 390 |
| 8 | 6 000 | 1 300 | 6 000 | 1 300 | 4 800 | 950 | 4 000 | 700 | 2 750 | 455 | 3 200 | 440 |
| 10 | 4 800 | 1 200 | 4 800 | 1 200 | 3 800 | 900 | 3 200 | 650 | 2 200 | 430 | 2 500 | 440 |
| 12 | 4 000 | 1 100 | 4 000 | 1 100 | 3 200 | 840 | 2 650 | 610 | 1 850 | 430 | 2 100 | 420 |
| 1. Os valores iniciais da tabela são para fresamento de canais abertos. Para canais fechados, utilize 50–70% da rotação e 40–60% do avanço iniciais.. | ||||||||||||
| 2. Utilize pinças e porta-ferramentas de alta precisão. | ||||||||||||
| 3. Utilize refrigeração ativa e abundante na ferramenta. | ||||||||||||
| 4. Máquinas com baixa rigidez e ferramentas com grande balanço podem apresentar vibração e ruído anormal. Nessas condições, reduza a rotação e o avanço. | ||||||||||||
| 5. Quando não houver interferência, mantenha o menor balanço possível da ferramenta. | ||||||||||||
