Descrição e aplicação
Código do fabricante: 00-00016389

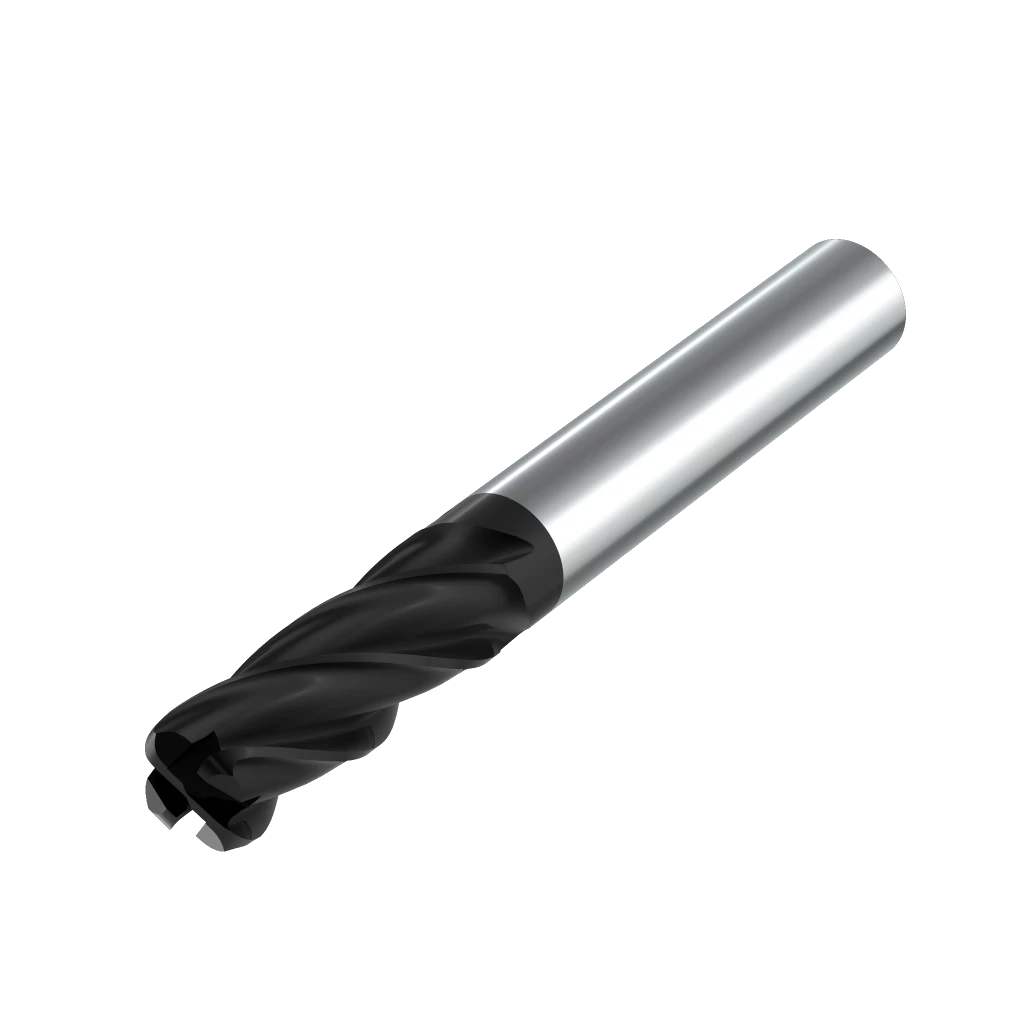

Fresa de metal duro, modelo OMPX-4R-040R0.5SH. Referência do fabricante: 00-00016389. Preço por peça.
Ângulo de hélice de 38° a 41°.
Revestimento AlCrSiN.
As fresas da série OMPX possuem canais helicoidais com ângulo variável para reduzir vibrações em avanços elevados e na usinagem de materiais de difícil corte. A geometria favorece o desgaste uniforme da aresta. O metal duro de grãos finos, combinado ao revestimento, contribui para a vida útil da ferramenta.
| Tipo de fresa | Com raio |
|---|---|
| Tipo construtivo | Versão 2 |
| Diâmetro da haste (d), mm | 4 |
| Revestimento | AICrSiN |
| Diâmetro de corte D | Ø4 |
| Comprimento de corte L1, mm | 10 |
| Comprimento da fresa L, mm | 75 |
| Raio de canto R (mm) | 0,5 |
| Dureza do material a usinar | 45HRc |
| Número de dentes | 4 |
| Aplicação | Com ângulo variável |
| Tolerância | 0,0 / -0,02 |
| Material | Ferro fundido Aços carbono Aços ligados ~30HRC | Aços inoxidáveis | Aços beneficiados Aços endurecidos ~40HRC | Aços endurecidos com dureza aproximada de 50 HRC | Aços endurecidos com dureza ~55HRC | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Diâmetro (mm) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) |
| 3 | 14 000 | 985 | 7 500 | 175 | 10 600 | 755 | 8 500 | 590 | 7 430 | 435 |
| 4 | 10 800 | 1010 | 5 500 | 175 | 8 000 | 770 | 6 500 | 600 | 5 570 | 445 |
| 5 | 8 200 | 1055 | 4 500 | 175 | 6 400 | 805 | 5 000 | 640 | 4 460 | 470 |
| 6 | 7 000 | 1080 | 3 700 | 195 | 5 300 | 830 | 4 200 | 650 | 3 710 | 470 |
| 8 | 5 200 | 1070 | 2 800 | 195 | 4 000 | 815 | 3 200 | 660 | 2 785 | 485 |
| 10 | 4 200 | 1055 | 2 200 | 195 | 3 200 | 805 | 2 500 | 625 | 2 230 | 450 |
| 12 | 3 500 | 1055 | 1 850 | 195 | 2 650 | 805 | 2 100 | 625 | 1 855 | 450 |
| 16 | 2 600 | 985 | 1 400 | 175 | 2 000 | 755 | 1 600 | 590 | 1 390 | 435 |
| Profundidade máxima de corte | ||||||||||
| 1. Os valores iniciais da tabela são para fresamento de canais abertos. Para canais fechados, utilize 50–70% da rotação e 40–60% do avanço iniciais.. | ||||||||||
| 2. Utilize pinças e porta-ferramentas de alta precisão. | ||||||||||
| 3. Utilize refrigeração ativa e abundante na ferramenta. | ||||||||||
| 4. Máquinas com baixa rigidez e ferramentas com grande balanço podem apresentar vibração e ruído anormal. Nessas condições, reduza a rotação e o avanço. | ||||||||||
| 5. Quando não houver interferência, mantenha o menor balanço possível da ferramenta. | ||||||||||
