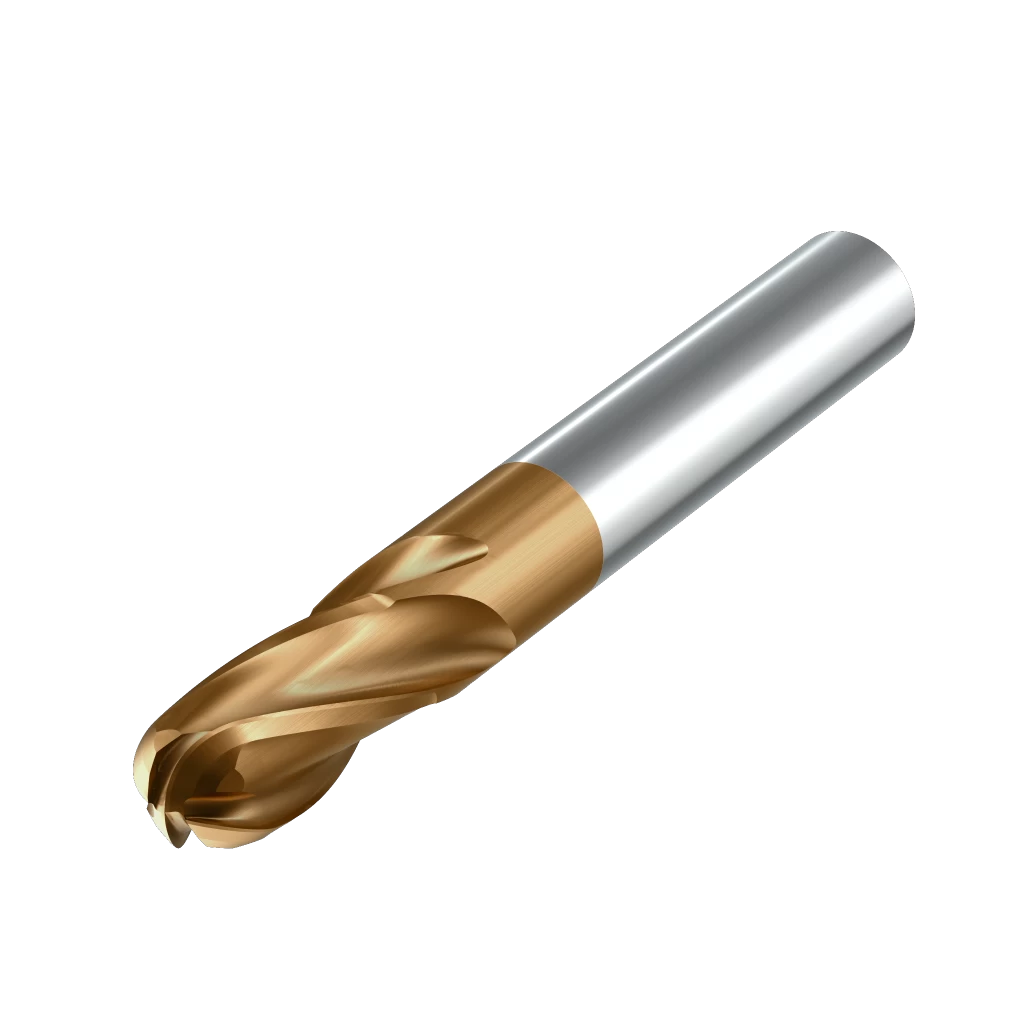

Fresa de metal duro OMHH-4B-140R7.0H

R$ 1.138,85

Diâmetro de corte (mm)
Diâmetro da haste (mm)
Comprimento total (mm)
Comprimento de corte (mm)
Número de dentes
Raio de canto (mm)
Revestimento

Adicionar ao carrinho

Diâmetro de corte (mm): 14

Diâmetro da haste (mm): 14

Comprimento total (mm): 100

Comprimento de corte (mm): 28

Número de dentes: 4

Raio de canto (mm): 7

Revestimento: TiAISin

Descrição e aplicação

Código do fabricante: 00-00016169

Fresa de metal duro, modelo OMHH-4B-140R7.0H. Referência do fabricante: 00-00016169. Preço por peça.

Segundo a descrição do fabricante, as fresas OMHH utilizam base de grãos finos com uma camada adicional de carboneto de tungstênio cimentado, para aumentar a resistência ao desgaste e melhorar o acabamento. Os canais combinam espaço para evacuação de cavacos com um núcleo robusto para maior rigidez. O revestimento especial contribui para a dureza e a vida útil da ferramenta.

Revestimento TiAlSiN.

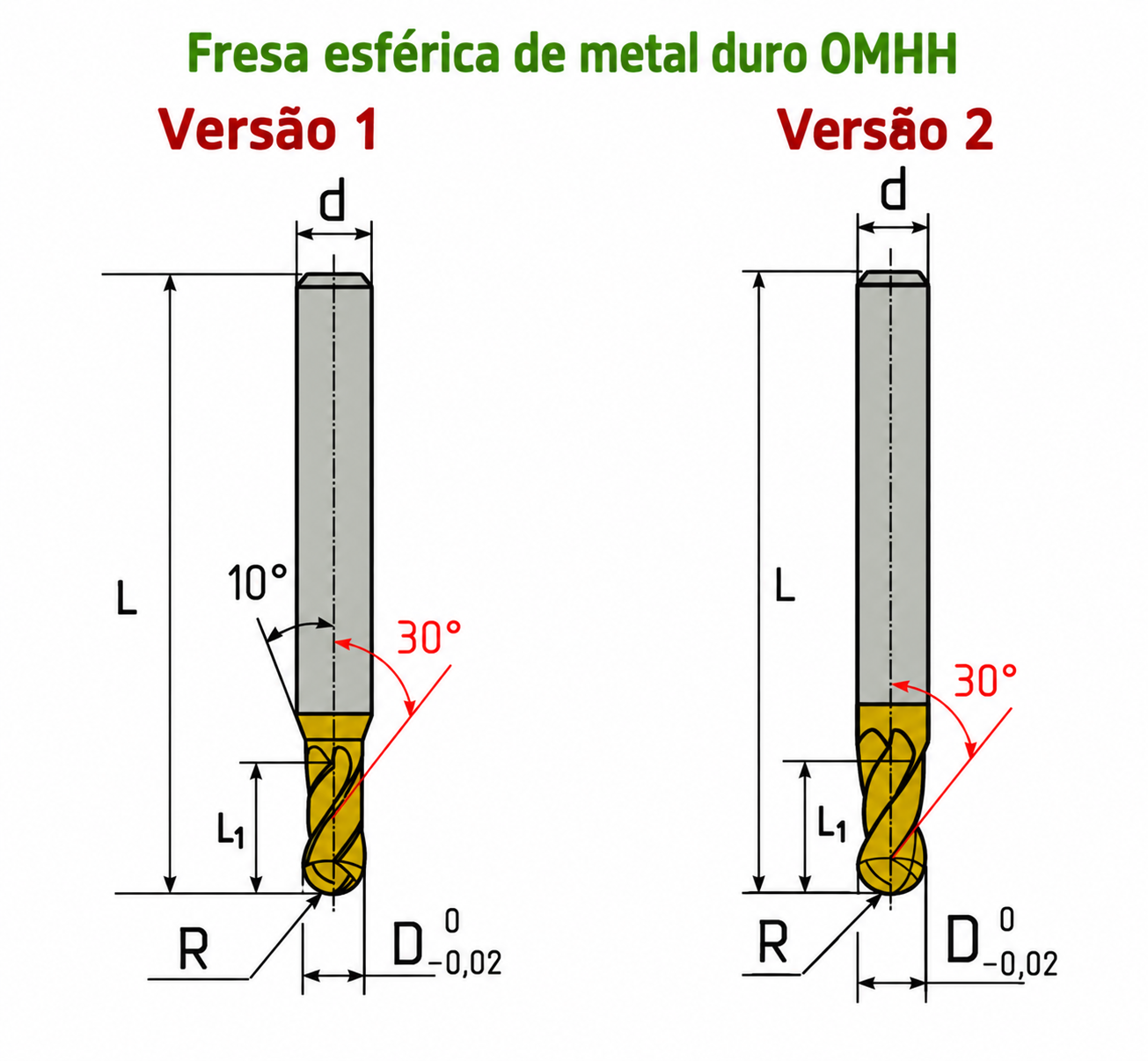

Tipo de fresa	Esférica
Tipo construtivo	Versão 2
Diâmetro da haste (d), mm	14
Revestimento	TiAISin
Diâmetro de corte D	Ø14
Comprimento de corte L1, mm	28
Comprimento da fresa L, mm	100
Raio de canto R (mm)	7
Dureza do material a usinar	68HRc
Número de dentes	4
Aplicação	Uso geral
Ângulo de hélice (graus)	30°
Tolerância	0,0 / -0,02

Profundidade máxima de corte
Material	Aços beneficiados e endurecidos (40–50 HRC)				Aços endurecidos (50-60HRC)				Aços endurecidos (60-68HRC)
Diâmetro (mm)	Rotação (min⁻¹)	Avanço (mm/min)	Ap (mm)	Ae (mm)	Rotação (min⁻¹)	Avanço (mm/min)	Ap (mm)	Ae (mm)	Rotação (min⁻¹)	Avanço (mm/min)	Ap (mm)	Ae (mm)
R1.5	29 000	4 100	0,03	0,10	23 000	2 900	0,03	0,10	21 000	2 600	0,03	0,10
R2.0	22 000	3 900	0,04	0,15	17 000	2 500	0,04	0,15	15 500	2 100	0,04	0,15
R2.5	17 500	3 500	0,05	0,15	13 500	2 200	0,05	0,15	13 000	2 000	0,05	0,15
R3.0	15 000	3 100	0,06	0,20	11 500	1 700	0,06	0,20	10 500	1 500	0,06	0,20
R4.0	11 000	2 500	0,08	0,25	8 600	1 600	0,08	0,25	8 000	1 400	0,08	0,25
R5.0	9 000	2 000	0,1	0,30	7 000	1 400	0,10	0,30	6 000	1 200	0,10	0,30
R6.0	7 500	1 800	0,1	0,35	5 700	1 300	0,10	0,35	5 300	1 200	0,10	0,35
R8.0	5 500	1 800	0,1	0,40	4 300	1 300	0,10	0,40	4 000	1 200	0,10	0,40
R10.0	4 500	1 800	0,1	0,50	3 500	1 300	0,10	0,50	3 200	1 200	0,10	0,50

1. Os valores iniciais da tabela são para fresamento de canais abertos. Para canais fechados, utilize 50–70% da rotação e 40–60% do avanço iniciais..
2. Utilize pinças e porta-ferramentas de alta precisão.
3. Utilize refrigeração ativa e abundante na ferramenta.
4. Máquinas com baixa rigidez e ferramentas com grande balanço podem apresentar vibração e ruído anormal. Nessas condições, reduza a rotação e o avanço.
5. Quando não houver interferência, mantenha o menor balanço possível da ferramenta.
