Descrição e aplicação
Código do fabricante: 00-00016141

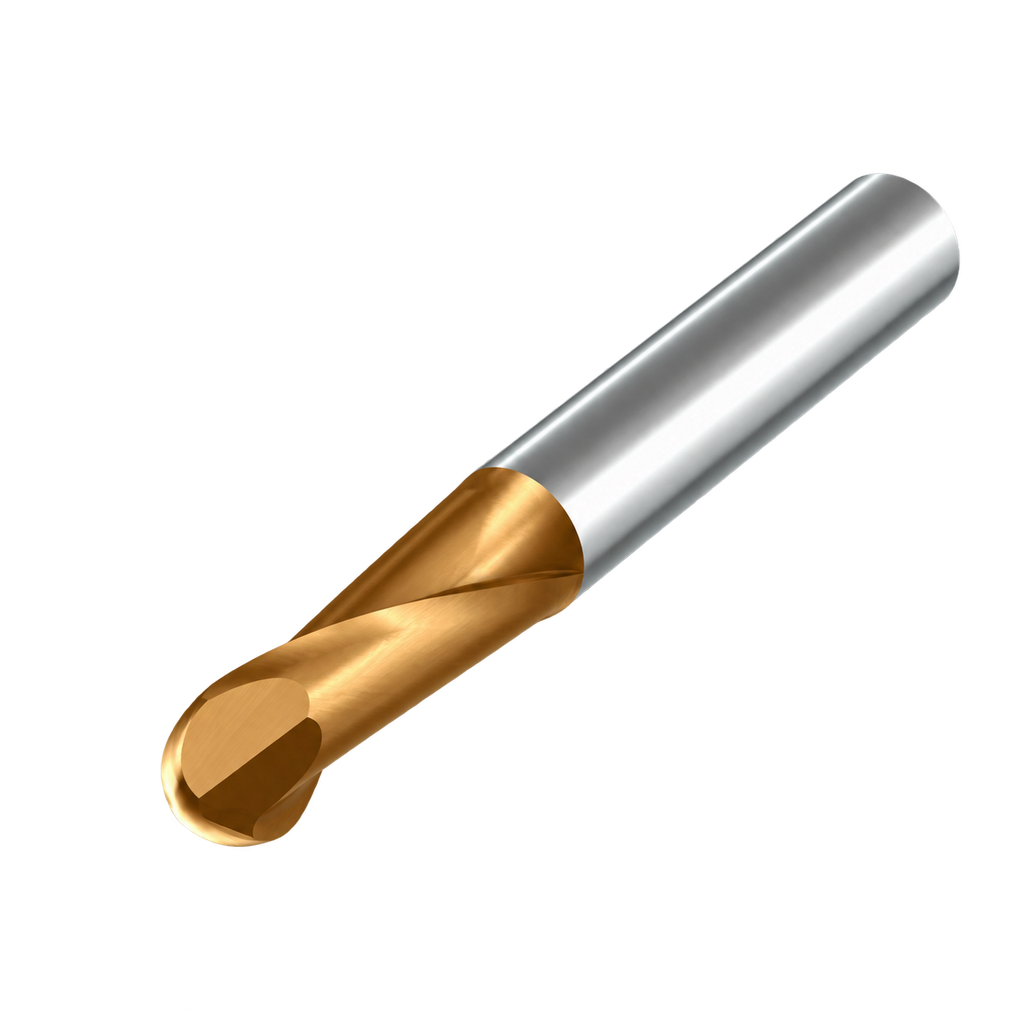

Fresa de metal duro, modelo OMHH-2B-090R4.5H. Referência do fabricante: 00-00016141. Preço por peça.
Segundo a descrição do fabricante, as fresas OMHH utilizam base de grãos finos com uma camada adicional de carboneto de tungstênio cimentado, para aumentar a resistência ao desgaste e melhorar o acabamento. Os canais combinam espaço para evacuação de cavacos com um núcleo robusto para maior rigidez. O revestimento especial contribui para a dureza e a vida útil da ferramenta.
Revestimento TiAlSiN.
| Tipo de fresa | Esférica |
|---|---|
| Tipo construtivo | Versão 1 |
| Diâmetro da haste (d), mm | 10 |
| Revestimento | TiAISin |
| Diâmetro de corte D | Ø9 |
| Comprimento de corte L1, mm | 18 |
| Comprimento da fresa L, mm | 100 |
| Raio de canto R (mm) | 4,5 |
| Dureza do material a usinar | 68HRc |
| Número de dentes | 2 |
| Aplicação | Uso geral |
| Ângulo de hélice (graus) | 35° |
| Tolerância | 0,0 / -0,02 |
| Material | Aços beneficiados e endurecidos (40–50 HRC) | Aços endurecidos (50-60HRC) | Aços endurecidos (60-68HRC) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diâmetro (mm) | Rotação (min⁻¹) | Avanço (mm/min) | Ap (mm) | Ae (mm) | Rotação (min⁻¹) | Avanço (mm/min) | Ap (mm) | Ae (mm) | Rotação (min⁻¹) | Avanço (mm/min) | Ap (mm) | Ae (mm) |
| R0.5 | 40 000 | 1 900 | 0,01 | 0,05 | 36 000 | 1 500 | 0,01 | 0,05 | 32 000 | 1 400 | 0,01 | 0,05 |
| R1.0 | 33 000 | 3 100 | 0,02 | 0,075 | 26 000 | 2 100 | 0,02 | 0,075 | 24 000 | 2 000 | 0,02 | 0,075 |
| R1.5 | 29 000 | 4 100 | 0,03 | 0,1 | 23 000 | 2 900 | 0,03 | 0,1 | 21 000 | 2 600 | 0,03 | 0,1 |
| R2.0 | 22 000 | 3 900 | 0,04 | 0,15 | 17 000 | 2 500 | 0,04 | 0,15 | 15 500 | 2 100 | 0,04 | 0,15 |
| R2.5 | 17 500 | 3 500 | 0,05 | 0,15 | 13 500 | 2 200 | 0,05 | 0,15 | 13 000 | 2 000 | 0,05 | 0,15 |
| R3.0 | 15 000 | 3 100 | 0,06 | 0,2 | 11 500 | 1 700 | 0,06 | 0,2 | 10 500 | 1 500 | 0,06 | 0,2 |
| R4.0 | 11 000 | 2 500 | 0,08 | 0,25 | 8 600 | 1 600 | 0,08 | 0,25 | 8 000 | 1 400 | 0,08 | 0,25 |
| R5.0 | 9 000 | 2 000 | 0,1 | 0,3 | 7 000 | 1 400 | 0,1 | 0,3 | 6 000 | 1 200 | 0,1 | 0,3 |
| R6.0 | 7 500 | 1 800 | 0,1 | 0,35 | 5 700 | 1 300 | 0,1 | 0,35 | 5 300 | 1 200 | 0,1 | 0,35 |
| R8.0 | 5 500 | 1 800 | 0,1 | 0,4 | 4 300 | 1 300 | 0,1 | 0,4 | 4 000 | 1 200 | 0,1 | 0,4 |
| R10.0 | 4 500 | 1 800 | 0,1 | 0,5 | 3 500 | 1 300 | 0,1 | 0,5 | 3 200 | 1 200 | 0,1 | 0,5 |
| Profundidade máxima de corte | ||||||||||||
| 1. Os valores iniciais da tabela são para fresamento de canais abertos. Para canais fechados, utilize 50–70% da rotação e 40–60% do avanço iniciais.. | ||||||||||||
| 2. Utilize pinças e porta-ferramentas de alta precisão. | ||||||||||||
| 3. Utilize refrigeração ativa e abundante na ferramenta. | ||||||||||||
| 4. Máquinas com baixa rigidez e ferramentas com grande balanço podem apresentar vibração e ruído anormal. Nessas condições, reduza a rotação e o avanço. | ||||||||||||
| 5. Quando não houver interferência, mantenha o menor balanço possível da ferramenta. | ||||||||||||
