Descrição e aplicação
Código do fabricante: 00-00016012

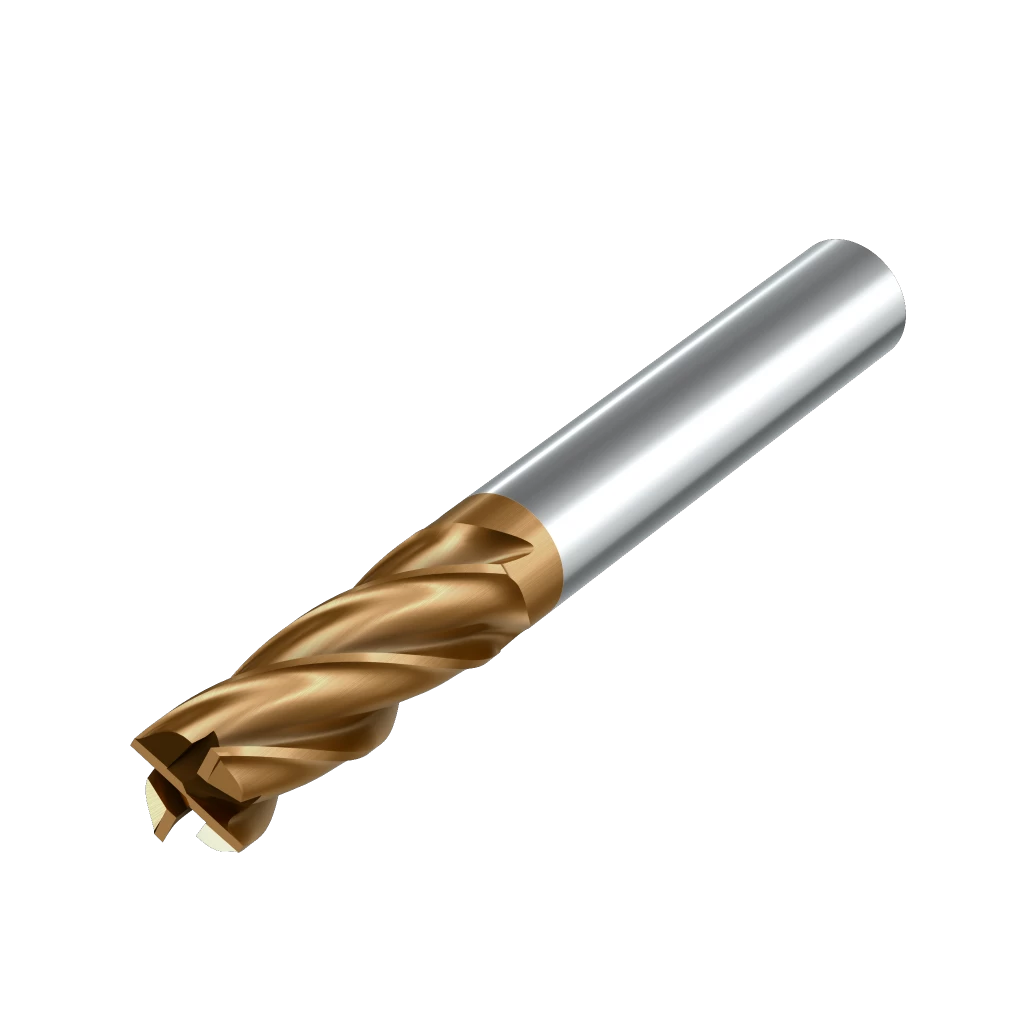

Fresa de metal duro, modelo OMHH-4E-035. Referência do fabricante: 00-00016012. Preço por peça.
As fresas OMHH utilizam metal duro com grãos de 0,2 µm e dureza superior a 2.050 HV, indicado para aços endurecidos. A estrutura proporciona resistência a lascamentos e quebras. Os canais combinam espaço para evacuação de cavacos com um núcleo robusto para maior rigidez. O revestimento TiAlSiN contribui para a dureza e a resistência ao desgaste.
| Tipo de fresa | Plana |
|---|---|
| Tipo construtivo | Versão 1 |
| Diâmetro da haste (d), mm | 6 |
| Revestimento | TiAISiN |
| Diâmetro de corte D | Ø3.5 |
| Comprimento de corte L1, mm | 10 |
| Comprimento da fresa L, mm | 50 |
| Dureza do material a usinar | 68HRc |
| Número de dentes | 4 |
| Aplicação | Uso geral |
| Ângulo de hélice (graus) | 45° |
| Tolerância | 0,0 / -0,02 |
| Material | Aços beneficiados e endurecidos (40–50 HRC) | Aços endurecidos (50-60HRC) | Aços endurecidos (60-68HRC) | |||
|---|---|---|---|---|---|---|
| Diâmetro (mm) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) |
| 1 | 40 000 | 320 | 40 000 | 320 | 32 000 | 260 |
| 2 | 40 000 | 800 | 24 000 | 480 | 16 000 | 320 |
| 3 | 32 000 | 1 020 | 16 000 | 510 | 11 000 | 350 |
| 4 | 24 000 | 1 250 | 12 000 | 620 | 8 000 | 420 |
| 5 | 19 000 | 1 360 | 9 500 | 680 | 6 400 | 460 |
| 6 | 16 000 | 1 540 | 8 000 | 770 | 5 300 | 510 |
| 8 | 12 000 | 1 540 | 6 000 | 770 | 4 000 | 510 |
| 10 | 9 600 | 1 540 | 4 800 | 770 | 3 200 | 510 |
| 12 | 8 000 | 1 600 | 4 000 | 800 | 2 700 | 540 |
| 14 | 6 800 | 1 340 | 3 400 | 680 | 2 300 | 460 |
| 16 | 6 000 | 1 200 | 3 000 | 600 | 2 000 | 400 |
| 18 | 5 300 | 1 060 | 2 700 | 530 | 1 800 | 360 |
| 20 | 4 800 | 960 | 2 400 | 480 | 1 600 | 320 |
| Profundidade máxima de corte | ||||||
| 1. Os valores iniciais da tabela são para fresamento de canais abertos. Para canais fechados, utilize 50–70% da rotação e 40–60% do avanço iniciais.. | ||||||
| 2. Utilize pinças e porta-ferramentas de alta precisão. | ||||||
| 3. Utilize refrigeração ativa e abundante na ferramenta. | ||||||
| 4. Máquinas com baixa rigidez e ferramentas com grande balanço podem apresentar vibração e ruído anormal. Nessas condições, reduza a rotação e o avanço. | ||||||
| 5. Quando não houver interferência, mantenha o menor balanço possível da ferramenta. | ||||||
