Descrição e aplicação
Código do fabricante: 00-00015743

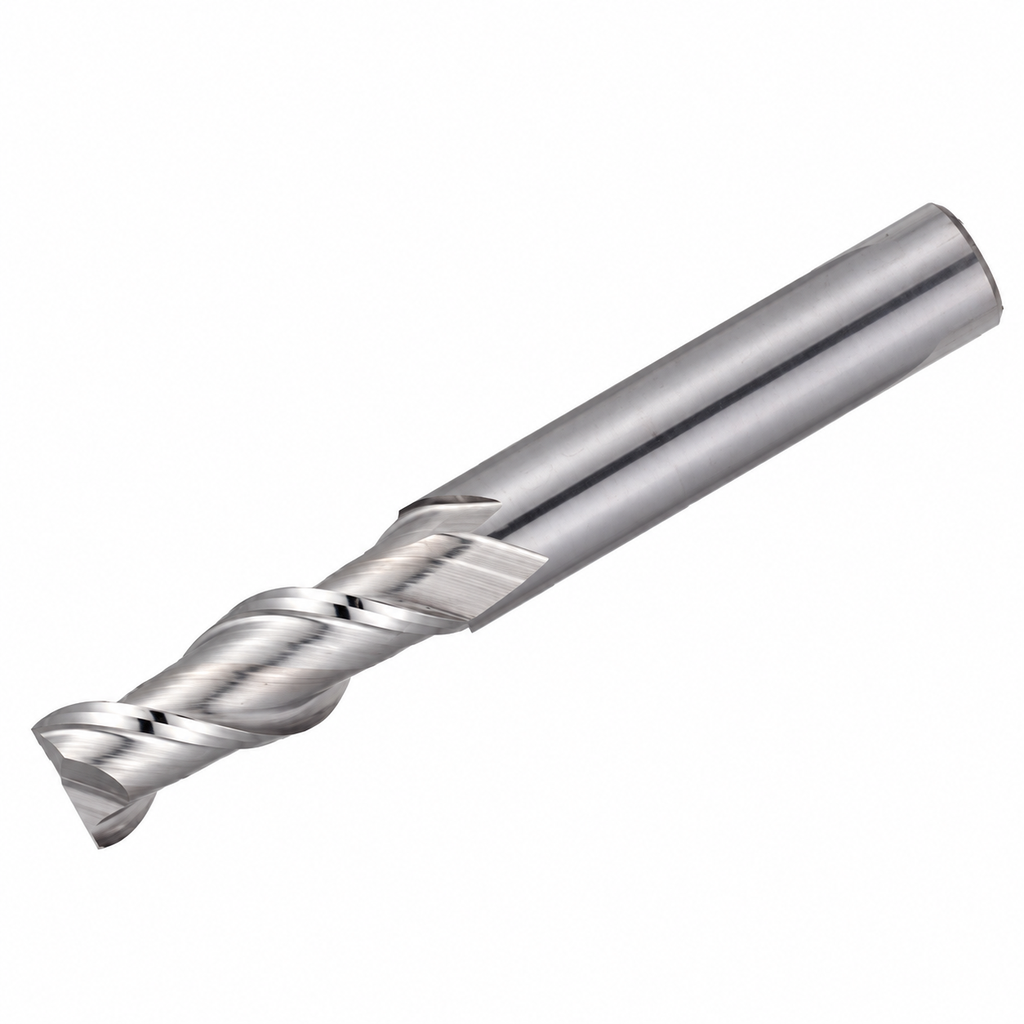

Fresa de metal duro, modelo OMAL-2R-200R3.0. Referência do fabricante: 00-00015743. Preço por peça.
As arestas afiadas das fresas OMAL reduzem a formação de aresta postiça de corte. A série é indicada para usinagem de canais e cavidades.
| Tipo de fresa | Com raio |
|---|---|
| Tipo construtivo | Versão 2 |
| Diâmetro da haste (d), mm | 20 |
| Diâmetro de corte D | Ø20 |
| Comprimento de corte L1, mm | 45 |
| Comprimento da fresa L, mm | 100 |
| Raio de canto R (mm) | 3,0 |
| Número de dentes | 2 |
| Aplicação | Para alumínio |
| Ângulo de hélice (graus) | 40 |
| Material | Alumínio e ligas de alumínio | Ligas de alumínio e silício com Si = 10% | ||
|---|---|---|---|---|
| Diâmetro (mm) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) |
| 1 | 40 000 | 650 | 40 000 | 500 |
| 2 | 40 000 | 950 | 40 000 | 750 |
| 3 | 26 500 | 1 250 | 21 000 | 1 000 |
| 4 | 20 000 | 1 400 | 16 000 | 1 100 |
| 5 | 16 000 | 1 500 | 13 000 | 1 100 |
| 6 | 13 000 | 1 500 | 10 600 | 1 100 |
| 8 | 10 000 | 1 600 | 8 000 | 1 250 |
| 10 | 8 000 | 1 600 | 6 500 | 1 250 |
| 12 | 6 600 | 1 650 | 5 300 | 1 300 |
| 14 | 5 700 | 1 700 | 4 600 | 1 350 |
| 16 | 5 000 | 1 700 | 4 000 | 1 350 |
| 18 | 4 400 | 1 700 | 3 500 | 1 350 |
| 20 | 4 000 | 1 700 | 3 200 | 1 350 |
| Profundidade máxima de corte | ||||
| 1. Os valores iniciais da tabela são para fresamento de canais abertos. Para canais fechados, utilize 50–70% da rotação e 40–60% do avanço iniciais.. | ||||
| 2. Utilize pinças e porta-ferramentas de alta precisão. | ||||
| 3. Utilize refrigeração ativa e abundante na ferramenta. | ||||
| 4. Máquinas com baixa rigidez e ferramentas com grande balanço podem apresentar vibração e ruído anormal. Nessas condições, reduza a rotação e o avanço. | ||||
| 5. Quando não houver interferência, mantenha o menor balanço possível da ferramenta. | ||||
