Descrição e aplicação
Código do fabricante: 00-00015601

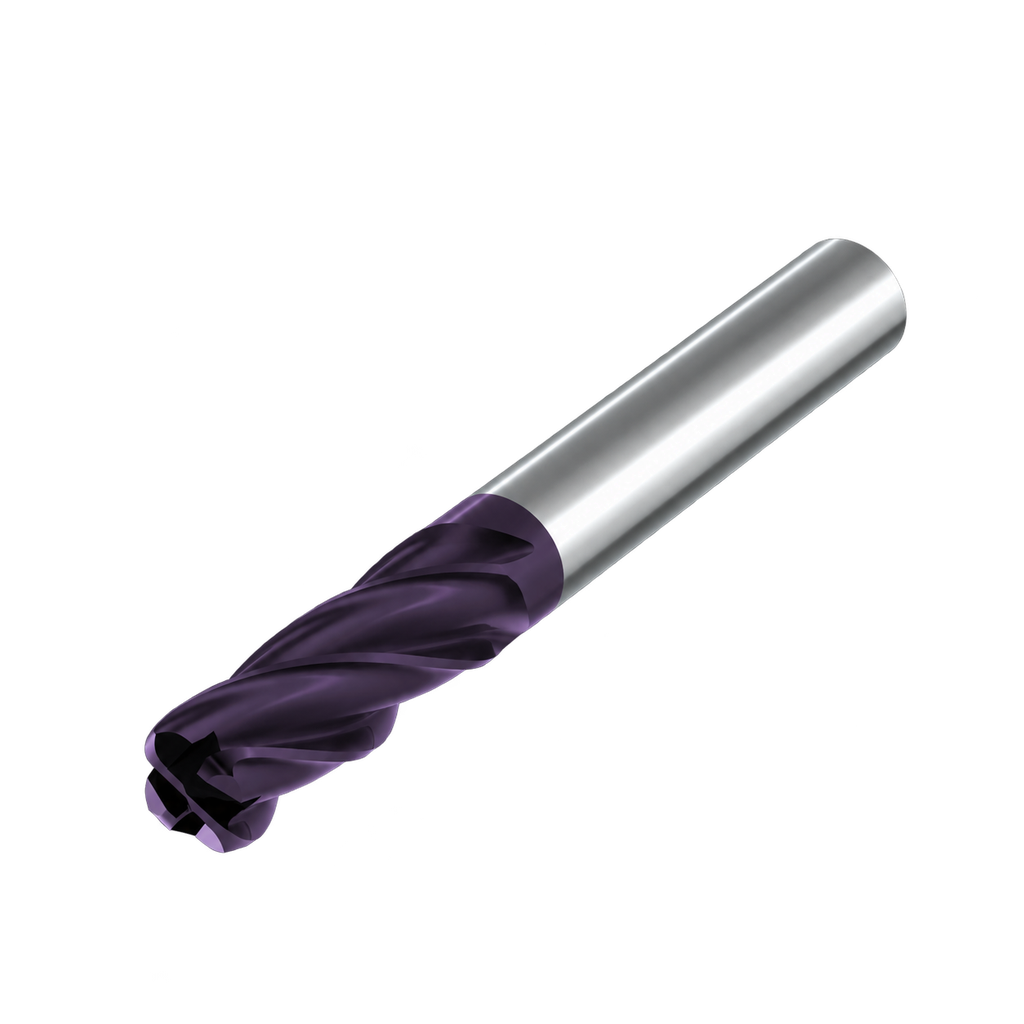

Fresa de metal duro, modelo OMM-4R-050R0.5. Referência do fabricante: 00-00015601. Preço por peça.
A geometria das fresas da série OMM foi desenvolvida para proporcionar usinagem estável e eficiente.
Ângulo de hélice de 36° a 38°.
Revestimento TiAlN.
| Tipo de fresa | Com raio |
|---|---|
| Tipo construtivo | Versão 1 |
| Diâmetro da haste (d), mm | 6 |
| Revestimento | TiAIN |
| Diâmetro de corte D | Ø5 |
| Comprimento de corte L1, mm | 13 |
| Comprimento da fresa L, mm | 50 |
| Raio de canto R (mm) | 0,5 |
| Número de dentes | 4 |
| Aplicação | Aços inoxidáveis |
| Ângulo de hélice (graus) | 36-38 |
| Tolerância | 0,0 / -0,02 |
| Material | Ferro fundido Aços carbono Aços ligados ~30HRC | Aços inoxidáveis | Aços beneficiados Aços endurecidos ~40HRC | Aços endurecidos com dureza aproximada de 50 HRC | Ligas de titânio e superligas resistentes ao calor | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Diâmetro (mm) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) |
| 2 | 40 000 | 960 | 22 300 | 350 | 32 000 | 385 | 25 000 | 330 | 9 600 | 310 |
| 4 | 15 500 | 1 150 | 7 400 | 350 | 10 600 | 545 | 8 500 | 335 | 4 800 | 325 |
| 5 | 15 500 | 1 150 | 5 550 | 445 | 8 000 | 665 | 6 500 | 450 | 3 800 | 345 |
| 6 | 9 500 | 1 270 | 4 450 | 445 | 6 400 | 665 | 5 000 | 455 | 3 200 | 375 |
| 8 | 8 000 | 1 270 | 4 450 | 445 | 6 400 | 665 | 5 000 | 455 | 4 455 | 405 |
| 10 | 6 000 | 1 575 | 2 750 | 500 | 4 000 | 850 | 3 200 | 535 | 1 910 | 400 |
| 12 | 4 800 | 1 455 | 2 200 | 520 | 3 200 | 785 | 2 500 | 535 | 1 600 | 425 |
| 16 | 4 000 | 1 330 | 1 850 | 520 | 2 650 | 740 | 2 100 | 505 | 1 200 | 440 |
| 20 | 3 000 | 1 270 | 1 350 | 535 | 2 000 | 725 | 1 600 | 455 | 960 | 450 |
| Profundidade máxima de corte | ||||||||||
| 1. Os valores iniciais da tabela são para fresamento de canais abertos. Para canais fechados, utilize 50–70% da rotação e 40–60% do avanço iniciais.. | ||||||||||
| 2. Utilize pinças e porta-ferramentas de alta precisão. | ||||||||||
| 3. Utilize refrigeração ativa e abundante na ferramenta. | ||||||||||
| 4. Máquinas com baixa rigidez e ferramentas com grande balanço podem apresentar vibração e ruído anormal. Nessas condições, reduza a rotação e o avanço. | ||||||||||
| 5. Quando não houver interferência, mantenha o menor balanço possível da ferramenta. | ||||||||||
