Descrição e aplicação
Código do fabricante: 00-00015485

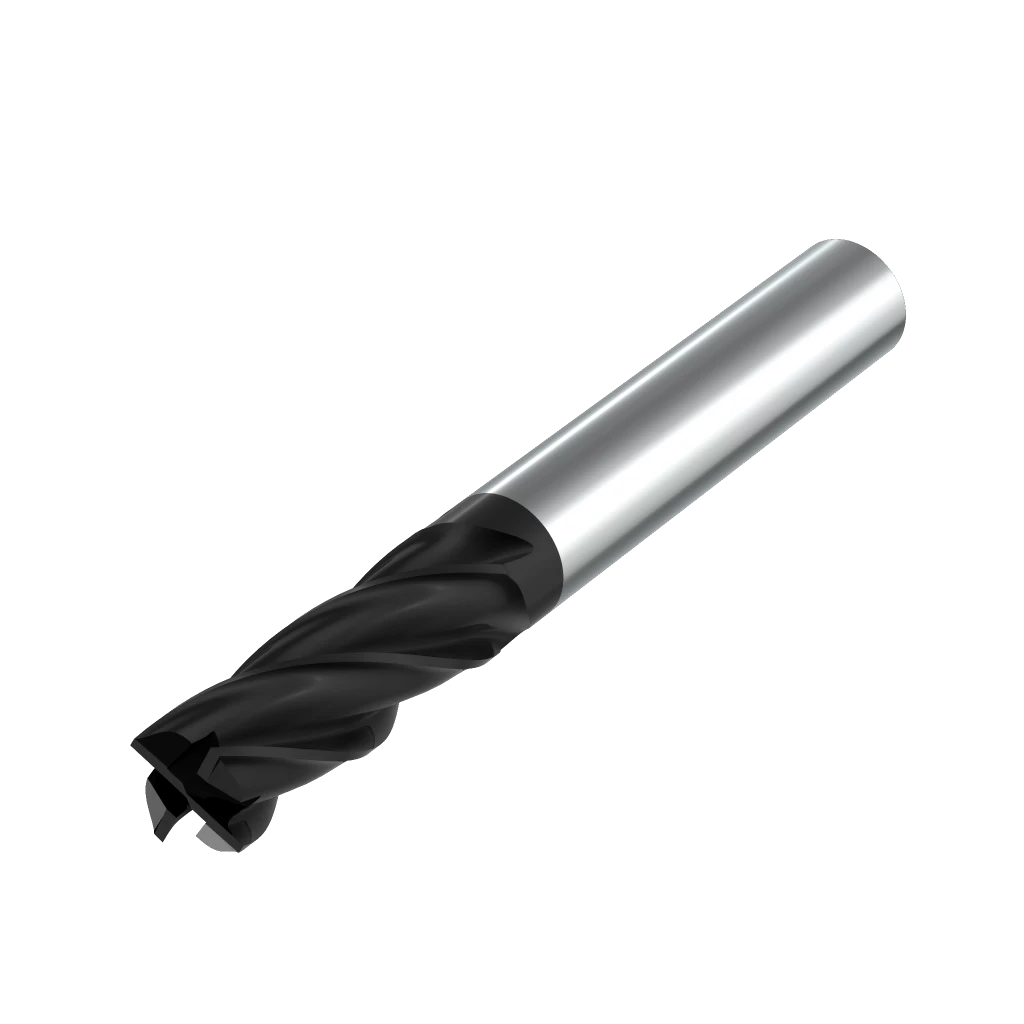

Fresa de metal duro, modelo OMPQ-4E-060X. Referência do fabricante: 00-00015485. Preço por peça.
As fresas da série OMPQ combinam revestimento resistente ao calor e ao desgaste com uma nova composição de substrato de metal duro, desenvolvida para condições de trabalho mais exigentes.
A geometria das arestas considera todo o comprimento de corte para distribuir o desgaste ao longo da superfície lateral. O perfil dos canais helicoidais oferece espaço para evacuação dos cavacos e aumenta a resistência e a rigidez da aresta.
Revestimento TiAlSiN.
| Tipo de fresa | Plana |
|---|---|
| Tipo construtivo | 2 |
| Diâmetro da haste (d), mm | 6 |
| Revestimento | TiAISin |
| Diâmetro de corte D | Ø6 |
| Comprimento de corte L1, mm | 30 |
| Comprimento da fresa L, mm | 75 |
| Dureza do material a usinar | 45HRc |
| Número de dentes | 4 |
| Aplicação | Uso geral |
| Ângulo de hélice (graus) | 38 |
| Tolerância | 0,0 / -0,02 |
| Material | Ferro fundido Ferro fundido nodular | Aços carbono Aços ligados ~750N/mm² | Aços carbono Aços ligados ~30HRC | Aços beneficiados e endurecidos ~40HRC | Aços inoxidáveis | Aços endurecidos ~50HRC | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diâmetro (mm) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) |
| 1 | 20 000 | 250 | 20 000 | 250 | 20 000 | 200 | 20 000 | 200 | 20 000 | 90 | 20 000 | 150 |
| 2 | 15 000 | 400 | 15 000 | 400 | 15 000 | 360 | 15 000 | 350 | 11 150 | 100 | 13 000 | 225 |
| 3 | 14 000 | 680 | 14 000 | 680 | 13 000 | 630 | 10 600 | 525 | 7 500 | 120 | 8 500 | 410 |
| 4 | 10 800 | 700 | 10 800 | 700 | 10 000 | 640 | 8 000 | 535 | 5 500 | 125 | 6 500 | 420 |
| 5 | 8 200 | 730 | 8 200 | 730 | 7 600 | 670 | 6 400 | 560 | 4 500 | 125 | 5 000 | 440 |
| 6 | 7 000 | 750 | 7 000 | 750 | 6 400 | 690 | 5 300 | 575 | 3 700 | 135 | 4 200 | 450 |
| 8 | 5 200 | 740 | 5 200 | 740 | 4 800 | 680 | 4 000 | 565 | 2 800 | 135 | 3 200 | 460 |
| 10 | 4 200 | 730 | 4 200 | 730 | 3 800 | 670 | 3 200 | 560 | 2 200 | 135 | 2 500 | 435 |
| 12 | 3 500 | 730 | 3 500 | 730 | 3 200 | 670 | 2 650 | 560 | 1 850 | 135 | 2 100 | 435 |
| 14 | 3 000 | 680 | 3 000 | 680 | 2700 | 630 | 2 300 | 525 | 1 600 | 125 | 1 800 | 410 |
| 16 | 2 600 | 680 | 2 600 | 680 | 2 400 | 630 | 2 000 | 525 | 1 400 | 120 | 1 600 | 410 |
| 18 | 2 300 | 670 | 2 300 | 670 | 2 100 | 620 | 1 800 | 515 | 1 250 | 105 | 1 400 | 405 |
| 20 | 2 050 | 670 | 2 050 | 670 | 1 900 | 620 | 1 600 | 515 | 1 100 | 105 | 1 250 | 405 |
| Profundidade máxima de corte | ||||||||||||
| 1. Os valores iniciais da tabela são para fresamento de canais abertos. Para canais fechados, utilize 50–70% da rotação e 40–60% do avanço iniciais.. | ||||||||||||
| 2. Utilize pinças e porta-ferramentas de alta precisão. | ||||||||||||
| 3. Utilize refrigeração ativa e abundante na ferramenta. | ||||||||||||
| 4. Máquinas com baixa rigidez e ferramentas com grande balanço podem apresentar vibração e ruído anormal. Nessas condições, reduza a rotação e o avanço. | ||||||||||||
| 5. Quando não houver interferência, mantenha o menor balanço possível da ferramenta. | ||||||||||||
