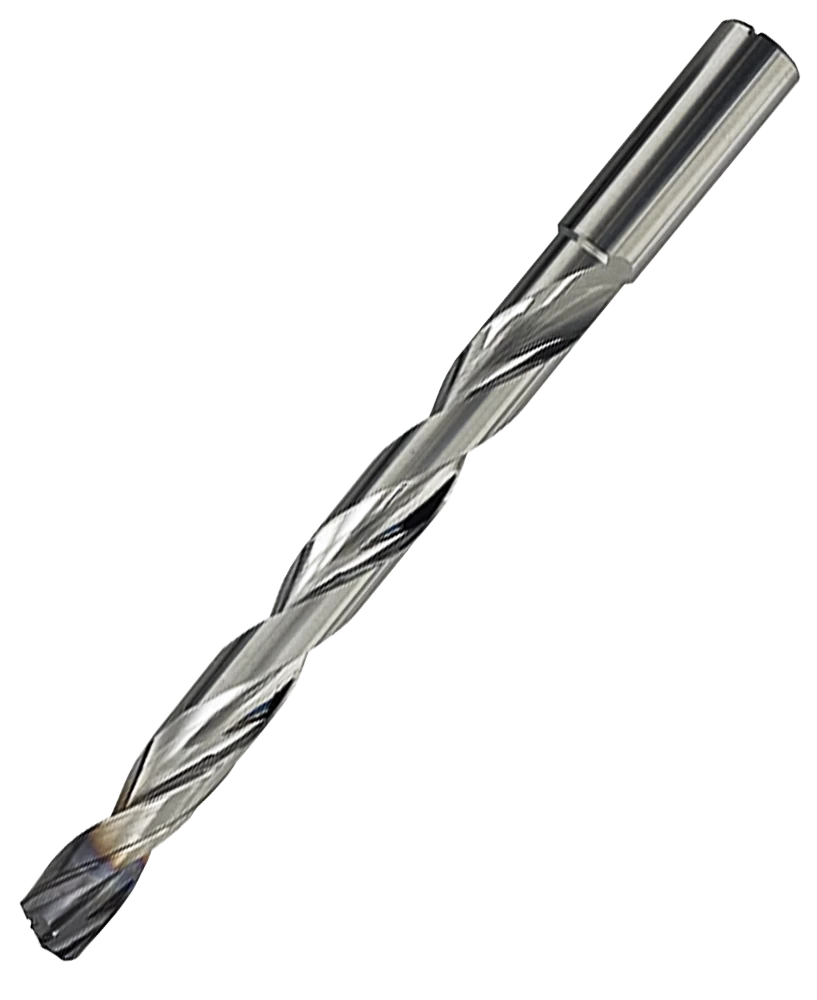

Ferramenta de furação ODL20D109243302 (10.9 mm, 20D)

Name: Ferramenta de furação ODL20D109243302 (10.9 mm, 20D)
SKU: 00-00015093
Price: 3632.11 BRL
Availability: InStock

R$ 3.632,11

Adicionar ao carrinho

Diâmetro de corte (mm): 10,9

Descrição e aplicação

Código do fabricante: 00-00015093

Ferramenta de furação, modelo ODL20D109243302 (10.9 mm, 20D). Referência do fabricante: 00-00015093. Preço por peça.

Broca para aços estruturais, ligados, inoxidáveis e resistentes ao calor, além de ferros fundidos. Também pode ser utilizada em metais não ferrosos.

Para maior precisão e retilineidade na furação com brocas extralongas, utilize uma broca piloto. A broca piloto possui alta rigidez e afiação específica; seu diâmetro é 0,03 mm maior que o da broca de trabalho.

A série permite comprimento total de até 415 mm e comprimento de corte de até 40 vezes o diâmetro (40D), com diâmetros em incrementos de 0,1 mm. Consulte as dimensões específicas deste modelo na tabela.

Diâmetro da broca d (mm)	10,9

Parâmetros iniciais para furação profunda

ISO	Grupo de materiais	Subgrupo	Vc (m/min)	f (mm/volta) · Ø3–5	f (mm/volta) · Ø5–8	f (mm/volta) · Ø8–12	f (mm/volta) · Ø12–14
P	Aços de fácil usinagem	<500 N/mm²	90–100	0,14	0,20	0,28	0,35
P	Aços de fácil usinagem	>500 N/mm²	75–100	0,10	0,15	0,20	0,26
P	Aços estruturais	Sem liga <500 N/mm²	90–110	0,14	0,20	0,28	0,35
P	Aços estruturais	Sem liga >500 N/mm²	75–100	0,10	0,15	0,20	0,26
P	Aços estruturais	Ligados	70–95	0,10	0,15	0,20	0,26
P	Aços fundidos comuns	Sem liga	75–100	0,14	0,20	0,28	0,35
P	Aços fundidos comuns	Baixa liga	70–95	0,10	0,15	0,20	0,26
P	Aços fundidos comuns	Alta liga	55–75	0,10	0,15	0,20	0,26
M	Aços inoxidáveis	Ferríticos	55–75	0,08	0,12	0,15	0,20
M	Aços inoxidáveis	Martensíticos	45–60	0,08	0,12	0,15	0,20
M	Aços inoxidáveis	Austeníticos <40%	50–65	0,08	0,12	0,15	0,20
M	Aços inoxidáveis	Austeníticos >40%	50–65	0,08	0,12	0,15	0,20
M	Aços inoxidáveis	Ressulfurados	70–75	0,08	0,12	0,15	0,20
M	Aços inoxidáveis fundidos	Ferríticos/martensíticos	45–65	0,08	0,12	0,15	0,20
M	Aços inoxidáveis fundidos	Austeníticos	50–60	0,08	0,12	0,15	0,20
K	Ferro fundido com grafita lamelar	Sem liga <180 HB	85–150	0,23	0,34	0,43	0,52
K	Ferro fundido com grafita lamelar	Sem liga >180 HB	75–100	0,23	0,34	0,43	0,52
K	Ferro fundido com grafita lamelar	Sem liga	70–95	0,23	0,34	0,43	0,52
K	Ferro fundido com grafita lamelar	Alta liga	65–75	0,08	0,12	0,43	0,20
K	Ferro fundido com grafita esferoidal	Sem liga <180 HB	80–105	0,20	0,25	0,35	0,40
K	Ferro fundido com grafita esferoidal	Sem liga >180 HB	75–100	0,20	0,25	0,35	0,40
K	Ferro fundido com grafita esferoidal	Sem liga	55–75	0,11	0,13	0,15	0,18
K	Ferro fundido maleável branco	<180 HB	80–105	0,20	0,25	0,35	0,40
K	Ferro fundido maleável branco	>180 HB	75–100	0,20	0,25	0,35	0,40
K	Ferro fundido cinzento	—	80–105	0,20	0,25	0,35	0,40
K	Ferro fundido cinzento	>180 HB	75–100	0,20	0,25	0,35	0,40
S	Aços resistentes ao calor	Ligas alfa	13–20	0,05	0,07	0,09	0,09
S	Aços resistentes ao calor	Ligas alfa + beta	13–20	0,05	0,07	0,09	0,09
N	Metais não ferrosos	Cobre	95–120	0,14	0,20	0,28	0,35
N	Metais não ferrosos	Latão	95–120	0,14	0,20	0,28	0,35
N	Metais não ferrosos	Bronze	95–120	0,14	0,20	0,28	0,35

Recomendações para furação profunda

Furo piloto: profundidade recomendada de 3D. A broca piloto deve ter ângulo de ponta maior que o da broca para furos profundos e diâmetro ligeiramente maior, conforme as tolerâncias construtivas das brocas.
Entrada no furo piloto: utilizar rotação reduzida, de no máximo 500 rpm, no sentido anti-horário, especialmente na furação horizontal, para proteger a aresta de corte.
Furação: atingir a velocidade e o avanço de trabalho entre 1 e 1,5 mm antes do fundo do furo piloto, com rotação no sentido horário. Furar sem paradas nem retiradas intermediárias. Em aços que formam cavacos contínuos, aumentar o avanço em 10–20%. Na saída inclinada ou no cruzamento com outro furo, reduzir o avanço em 50–60% em relação ao recomendado. A refrigeração sob alta pressão pode permitir maior avanço.
Retirada: ao terminar, reduzir a rotação e retirar a broca com avanço de 4–6 m/min.

Cuidados de aplicação: não introduzir a broca em um furo piloto que possa conter cavacos. A furação horizontal é recomendada para favorecer a evacuação. Utilizar mandris hidráulicos para obter as características de desempenho indicadas.
