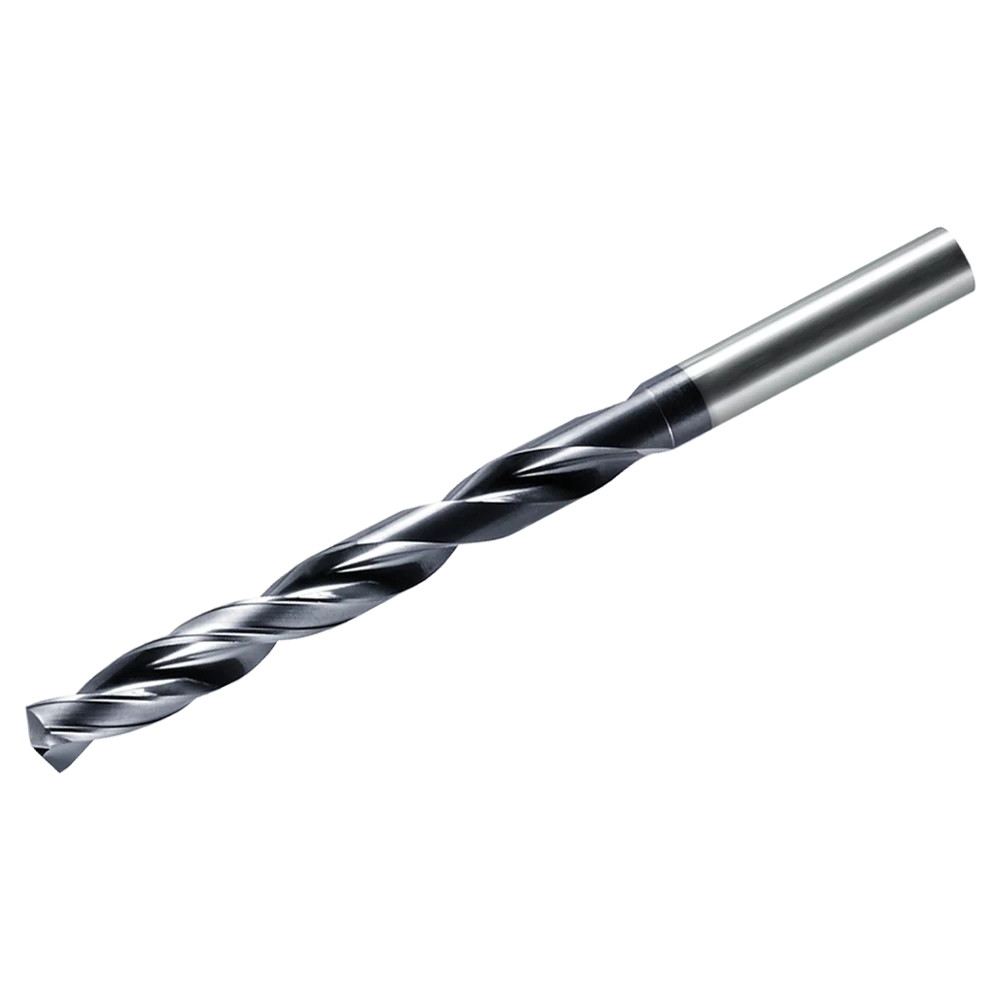

Ferramenta de furação ODP3D1422060115 (14.22 mm, 3D)

Ferramenta de furação ODP3D1422060115 (14.22 mm, 3D)

R$ 0,00 R$ 0,00

  • Diâmetro de corte (mm)
  • Diâmetro da haste (mm)
  • Comprimento total (mm)
  • Profundidade em diâmetros
  • Refrigeração interna
Adicionar ao carrinho
Entre em contato
Diâmetro de corte (mm): 14,22
Diâmetro da haste (mm): 16
Comprimento total (mm): 115
Profundidade em diâmetros: 3D
Refrigeração interna: Sim

Descrição e aplicação

Código do fabricante: 00-00014949

Ferramenta de furação, modelo ODP3D1422060115 (14.22 mm, 3D). Referência do fabricante: 00-00014949. Preço por peça.

A broca piloto prepara o furo de entrada para posicionar a broca extralonga com precisão e reduzir batimento e flexão. Para proteger as guias da broca extralonga, a broca piloto possui diâmetro 0,02 mm maior que o diâmetro nominal da broca extralonga e ângulo de ponta maior, de até 143°.

O revestimento AlTiN tem cor violeta escura, próxima do preto. Resiste à oxidação e às altas temperaturas na zona de corte, ajudando a proteger a ferramenta do superaquecimento e do desgaste. É indicado para aços estruturais, ligados, inoxidáveis e resistentes ao calor, ferros fundidos e também pode ser aplicado a metais não ferrosos.

A precisão do furo depende do conjunto formado pela máquina, pelo dispositivo de fixação, pela ferramenta e pela peça.

Diâmetro da broca d (mm)14,22
Comprimento útil em diâmetros3D
Profundidade de corte L1 (mm)60
Ângulo de ponta (2ɸ), em graus140° (0;+3°)
Comprimento da parte cortante L2 (mm)65
Comprimento total L (mm)115
Diâmetro da haste D (mm)16
Refrigeração internaSim
Desenho ou imagem técnica do produto

Parâmetros iniciais de corte — avanço por diâmetro

ISOMaterialVc (m/min)f (mm/volta) · Ø1f (mm/volta) · Ø2f (mm/volta) · Ø3f (mm/volta) · Ø4f (mm/volta) · Ø6f (mm/volta) · Ø8f (mm/volta) · Ø10f (mm/volta) · Ø12f (mm/volta) · Ø16f (mm/volta) · Ø20
PAços carbono C=0,10–0,25%60–1000,04–0,090,05–0,120,07–0,140,08–0,160,11–0,220,13–0,260,15–0,310,18–0,350,22–0,420,28–0,54
PAços de alta liga e aços ferramenta50–900,05–0,100,06–0,130,08–0,150,09–0,170,13–0,230,15–0,280,19–0,330,22–0,380,26–0,470,34–0,59
PAços carbono C=0,55–0,80%50–1000,05–0,100,06–0,130,07–0,150,08–0,170,12–0,230,14–0,280,17–0,330,19–0,380,23–0,470,29–0,59
PAços ao manganês e aços para blindagem30–600,03–0,050,04–0,060,05–0,080,06–0,100,08–0,140,10–0,180,13–0,220,14–0,240,18–0,320,23–0,41
MInoxidáveis ferríticos e martensíticos30–500,02–0,050,03–0,050,04–0,070,05–0,090,08–0,110,09–0,120,10–0,140,12–0,160,14–0,180,16–0,20
MInoxidáveis austeníticos40–600,02–0,060,02–0,060,04–0,080,069–0,10,08–0,120,09–0,140,10–0,160,12–0,180,14–0,200,16–0,22
MInoxidáveis austeníticos fundidos30–500,02–0,050,02–0,050,09–0,180,06–0,090,08–0,110,09–0,120,10–0,140,12–0,160,14–0,180,16–0,22
KFerro fundido cinzento ferrítico70–1500,06–0,130,07–0,140,10–0,190,13–0,250,13–0,250,16–0,300,18–0,350,20–0,390,25–0,480,30–0,59
KFerro fundido maleável90–1200,08–0,110,09–0,120,10–0,130,13–0,200,13–0,200,16–0,250,18–0,290,20–0,320,25–0,380,30–0,48
KFerro fundido de alta resistência perlítico80–1200,04–0,100,06–0,120,06–0,140,10–0,200,10–0,200,11–0,240,14–0,280,15–0,320,19–0,380,24–0,48
NLigas de alumínio-silício com Si >8%90–2700,05–0,120,06–0,130,08–0,140,10–0,160,12–0,200,16–0,240,20–0,280,24–0,320,28–0,400,32–0,41
NLatão90–2700,04–0,080,06–0,120,08–0,160,10–0,200,12–0,240,16–0,280,20–0,320,24–0,360,28–0,440,28–0,44
NBronze90–2250,10–0,130,11–0,140,12–0,140,13–0,160,14–0,200,16–0,240,20–0,280,24–0,320,28–0,400,32–0,41
NLigas fundidas90–2700,04–0,080,06–0,120,08–0,160,10–0,200,12–0,240,16–0,280,20–0,320,24–0,360,28–0,400,32–0,40
STitânio comercialmente puro20–300,01–0,040,02–0,050,03–0,060,04–0,080,06–0,100,08–0,120,09–0,130,10–0,130,10–0,140,12–0,16
SLigas alfa20–300,01–0,030,02–0,030,02–0,060,03–0,060,05–0,080,07–0,100,08–0,110,09–0,121,10–0,14*1,11–0,16*
SLigas à base de Fe20–400,01–0,030,02–0,030,02–0,040,02–0,050,04–0,070,06–0,090,07–0,100,08–0,110,09–0,130,10–0,15
SLigas à base de Ni20–500,01–0,030,02–0,030,02–0,060,03–0,060,05–0,080,07–0,100,08–0,110,09–0,121,10–0,14*1,11–0,16*

* Confirmação necessária: nas ligas alfa e à base de Ni, as faixas para Ø16 e Ø20 foram publicadas pelo fabricante com o limite mínimo maior que o máximo. Os valores originais estão preservados acima; confirme essas quatro faixas com o fabricante antes de utilizá-las.
