Descrição e aplicação
Código do fabricante: 00-00012515

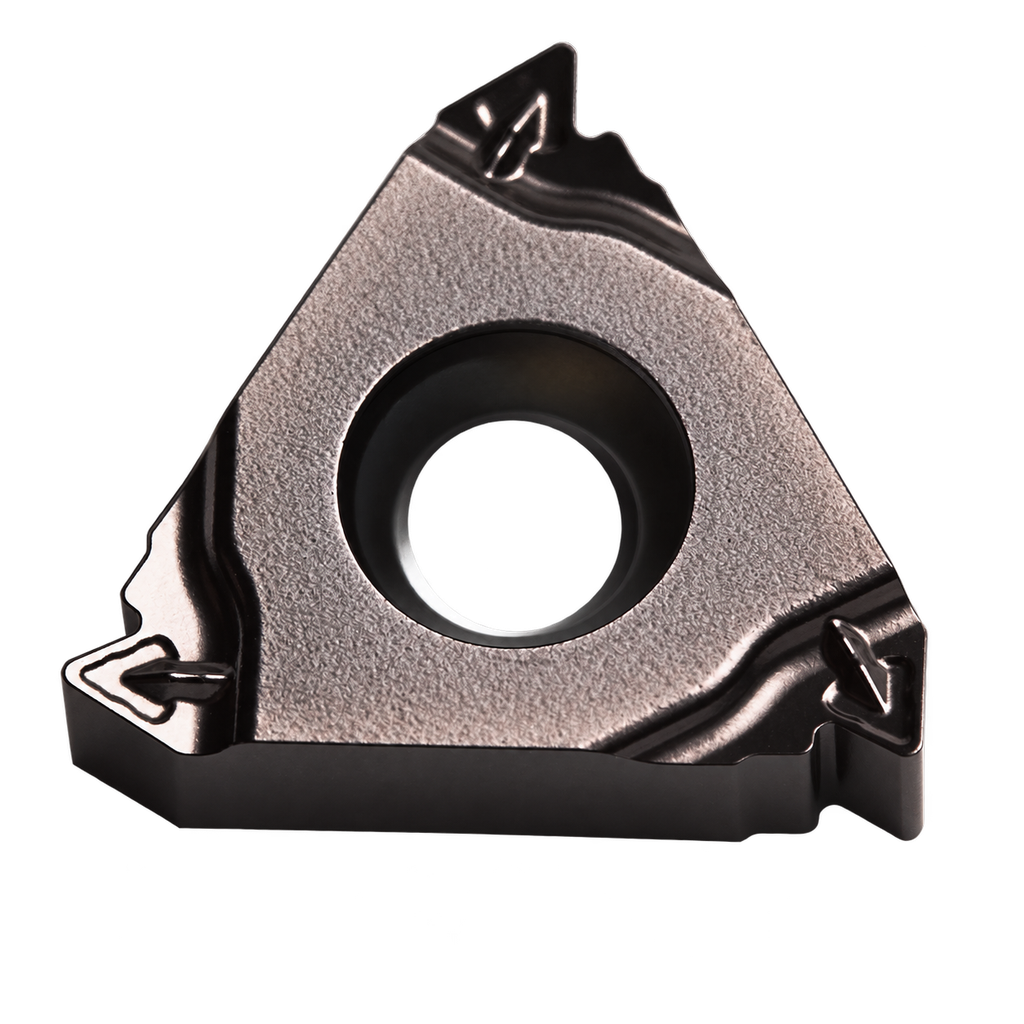

Ferramenta de rosca, modelo RT1601G - 100 ISOA-S OP1210. Referência do fabricante: 00-00012515. Preço por peça.
Material a usinar: P - Aço; M - Aço inoxidável; N - Materiais não ferrosos; S - Aços resistentes ao calor.
A rosca métrica possui perfil triangular com ângulo de 60° e ampla aplicação na fabricação de máquinas.
Normas indicadas na ficha: GOST 8724-2002; GOST 9150-2002; GOST 24705-2004; ISO 724; DIN 13; BS 3643; ANSI/ASME B1.13M; NF E 03-050; JIS B0205 e JIS B0207.
Tolerância: 6g/6H.
Os parâmetros de corte e o número de passes dependem do passo da rosca e do material a usinar. Consulte a aba Parâmetros de corte.
| Tipo de rosca | ISO (60°) — métrica |
|---|---|
| Passo da rosca | 1.0 ISO |
| Tamanho da pastilha | 16 |
| Posição da rosca | Externa |
| Sentido da rosca | R — direita |
| Quebra-cavaco | Com quebra-cavaco |
| Material da pastilha | Metal duro |
| Tipo de pastilha | Tipo padrão |

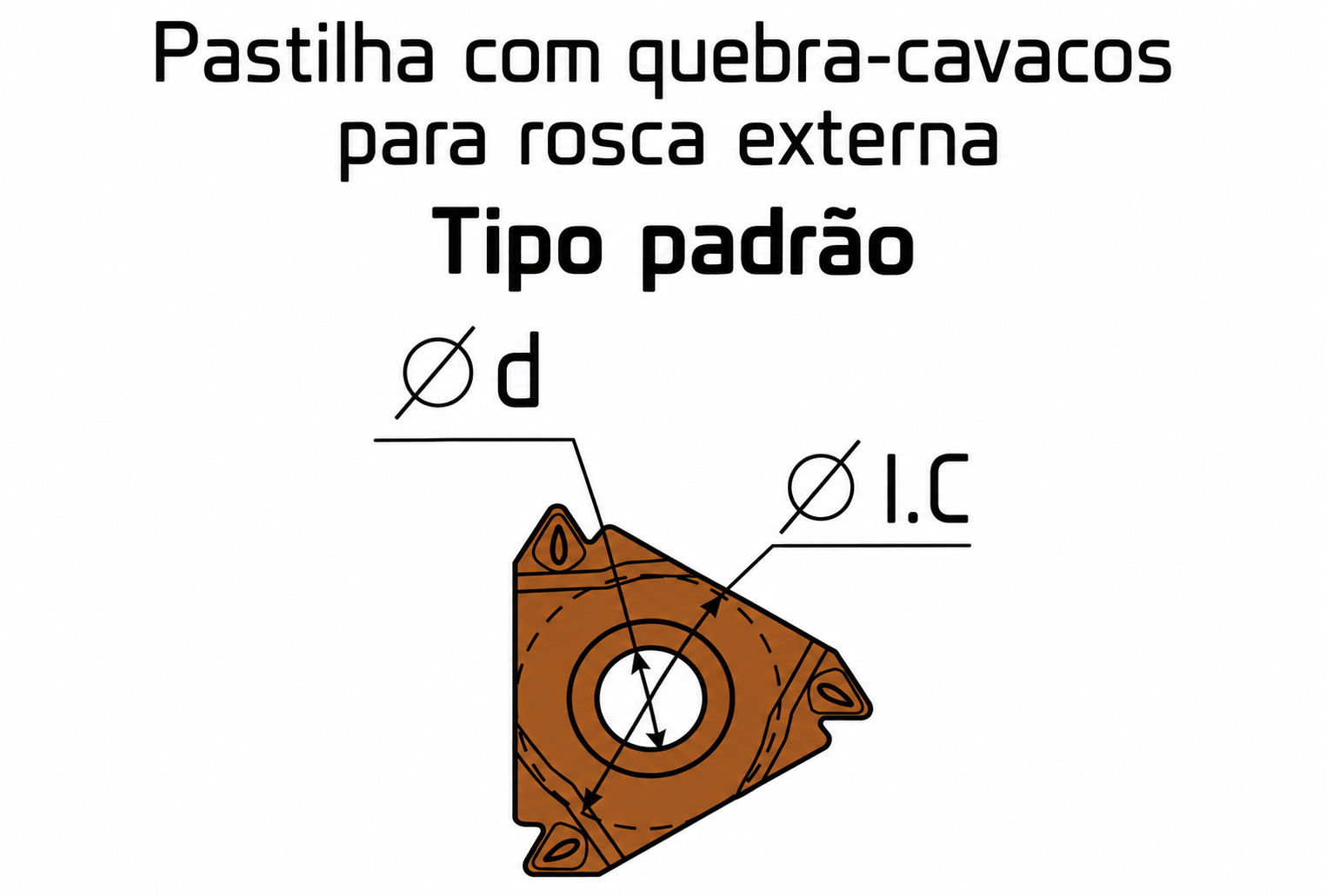

| Espessura da pastilha S (mm) | 3,63 |
| Diâmetro do furo d (mm) | 3,82 |
| Diâmetro do círculo inscrito ØI.C (mm) | 9,525 |
| Material a usinar | P - Aço; M - Aço inoxidável; N - Materiais não ferrosos; S - Aços resistentes ao calor |
| Número de passes conforme o passo da rosca | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Passo | mm | 0,50 | 0,75 | 1,00 | 1,25 | 1,50 | 1,75 | 2,00 | 2,50 | 3,00 | 3,50 | 4,00 | 4,50 | 5,00 | 5,50 | 6,00 | 8,00 | |||
| Número de passes | 4-6 | 4-7 | 4-8 | 5-9 | 6-10 | 7-12 | 7-12 | 8-14 | 9-16 | 10-18 | 11-18 | 11-19 | 12-20 | 12-20 | 12-20 | 15-24 | ||||
| Velocidade de corte conforme o material a usinar | ||||||||||||||||||||
| Grupo de materiais | Material | Velocidade de corte V (m/min) | ||||||||||||||||||
| P Aço | Não ligado | 70-145 | ||||||||||||||||||
| Baixa liga (elementos de liga <5%) | 55-120 | |||||||||||||||||||
| Alta liga (elementos de liga >5%) | 60-100 | |||||||||||||||||||
| Fundido | 40-100 | |||||||||||||||||||
| M — aço inoxidável | Ferrítico | 40-95 | ||||||||||||||||||
| Austenítico | 70-95 | |||||||||||||||||||
| Ferrítico fundido | 65-95 | |||||||||||||||||||
| Austenítico fundido | 40-80 | |||||||||||||||||||
| K — ferro fundido | Ferro fundido maleável | 60-110 | ||||||||||||||||||
| Ferro fundido cinzento | 125-160 | |||||||||||||||||||
| Ferro fundido nodular | 90-100 | |||||||||||||||||||
| N Metais não ferrosos | Ligas de alumínio | 80-220 | ||||||||||||||||||
| Ligas de alumínio | 200-300 | |||||||||||||||||||
| Cobre e ligas de cobre | 80-165 | |||||||||||||||||||
| S Materiais resistentes ao calor | Superligas resistentes ao calor | 20-30 | ||||||||||||||||||
| Ligas de titânio | 15-25 | |||||||||||||||||||
| H — materiais de alta resistência | Aço de alta dureza | 40-50 | ||||||||||||||||||
