Descrição e aplicação
Código do fabricante: 00-00011462

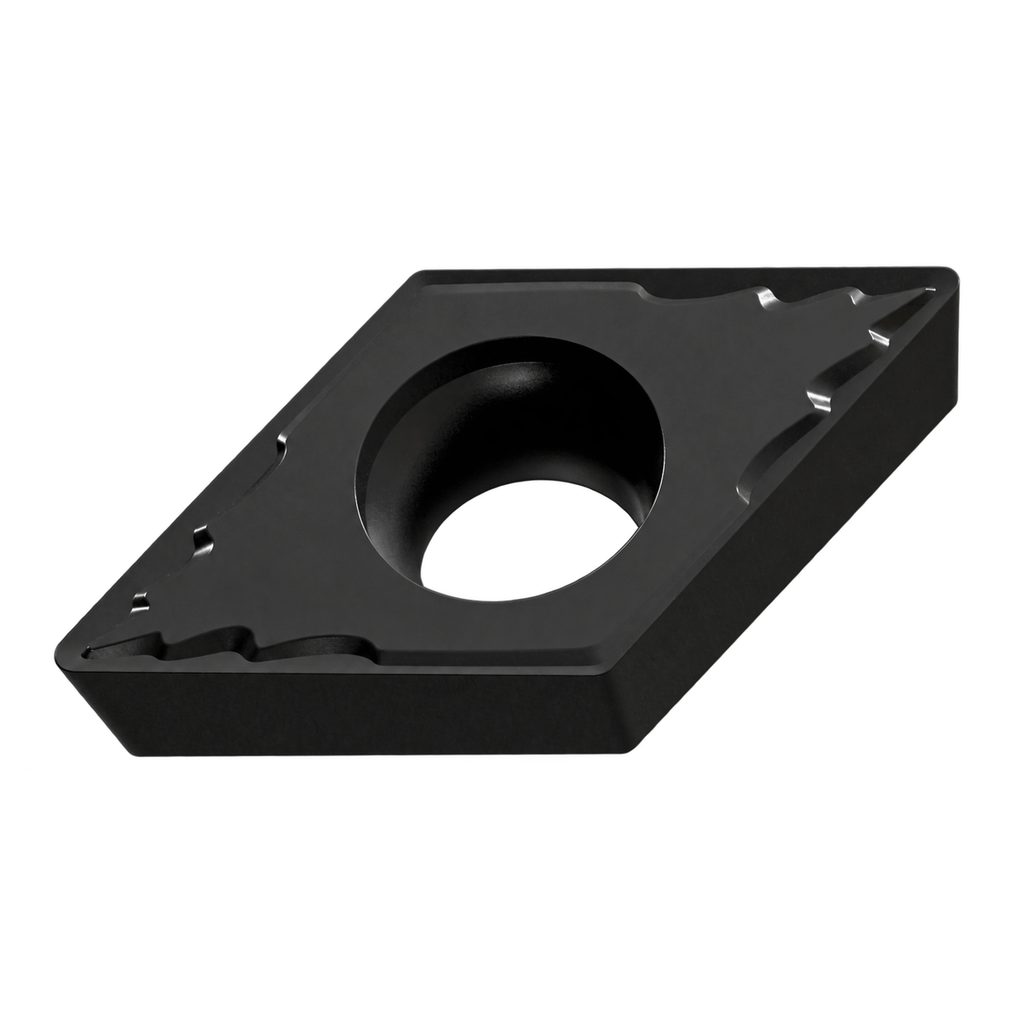

Pastilha, modelo DCMT 070204 - OTM OC2415. Referência do fabricante: 00-00011462. Preço por peça.
Usinagem: Semiacabamento; Semidesbaste. Material a usinar: P - Aço.
Indicada para torneamento estável.
A classe OC2415 possui revestimento CVD multicamadas, amplo campo de aplicação e elevada estabilidade térmica.
| Formato da pastilha | D (Losango 55°) |
|---|---|
| Tamanho da pastilha | 07 |
| Geometria de folga da pastilha | Positiva (com ângulo de folga) |
| Raio de ponta r (mm) | 0,4 |
| Diâmetro do círculo inscrito ØI.C (mm) | 6,35 |
| Espessura da pastilha S (mm) | 2,38 |
| Comprimento da aresta de corte L (mm) | 7,8 |
| Diâmetro do furo da pastilha Ød (mm) | 2,8 |
| Tipo de usinagem | Semiacabamento; Semidesbaste |
| Material a usinar | P - Aço |
| Material da pastilha | Metal duro |

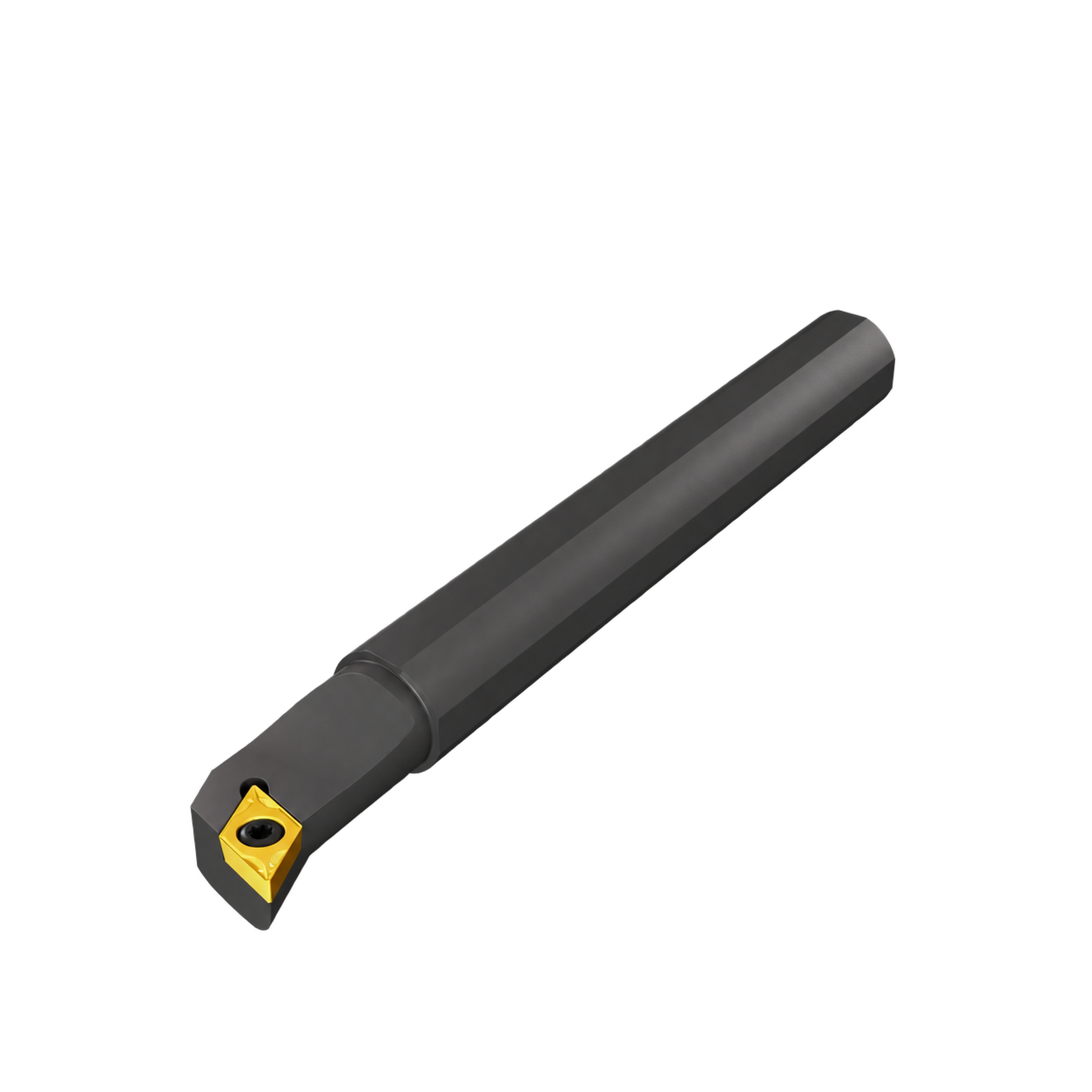

Suporte S20S-SDQCR07

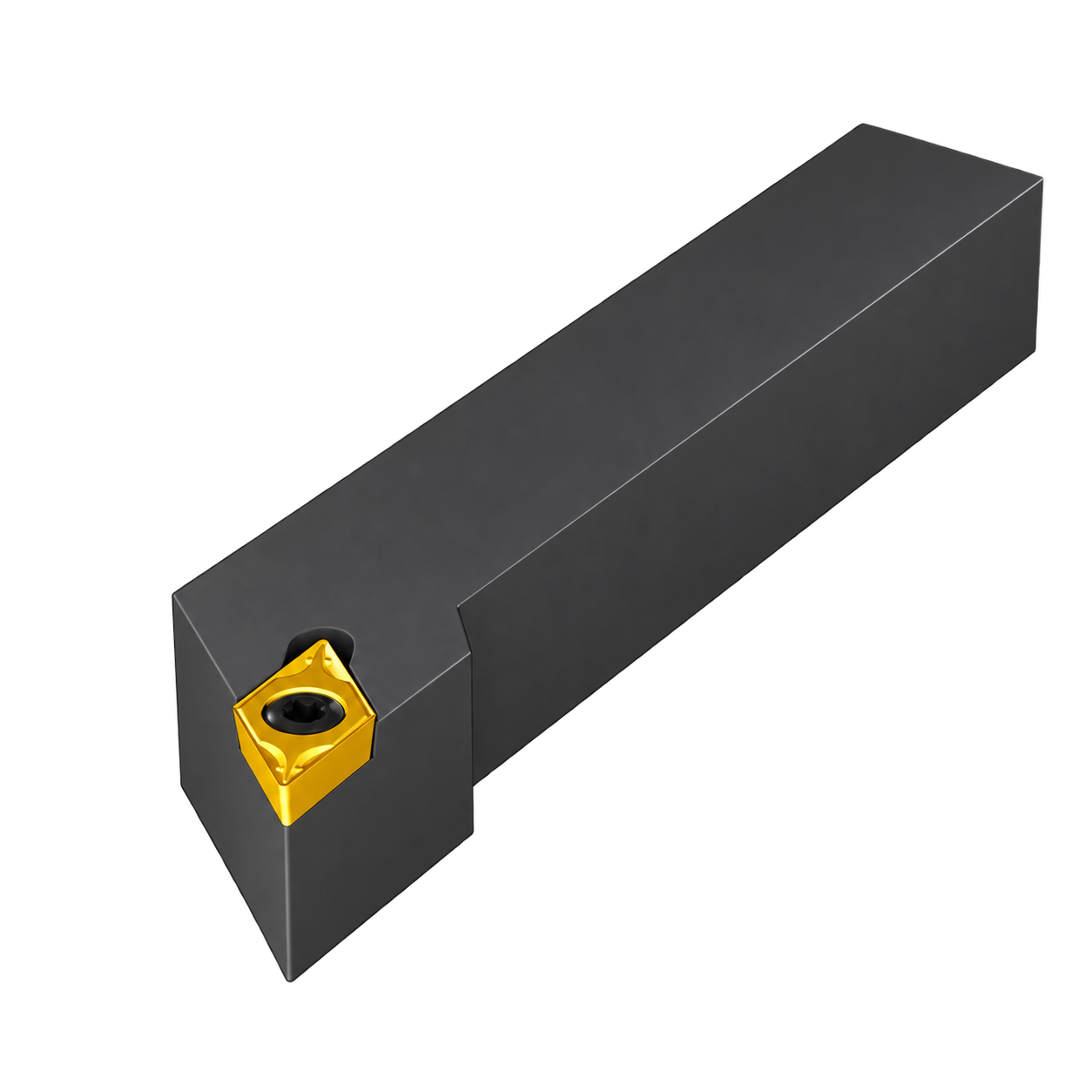

Suporte SDJCR 1010 E07- Suporte SDJCR 1212 F07
- Suporte SDJCR 1616 H07
- Suporte SDJCL 1616 H07

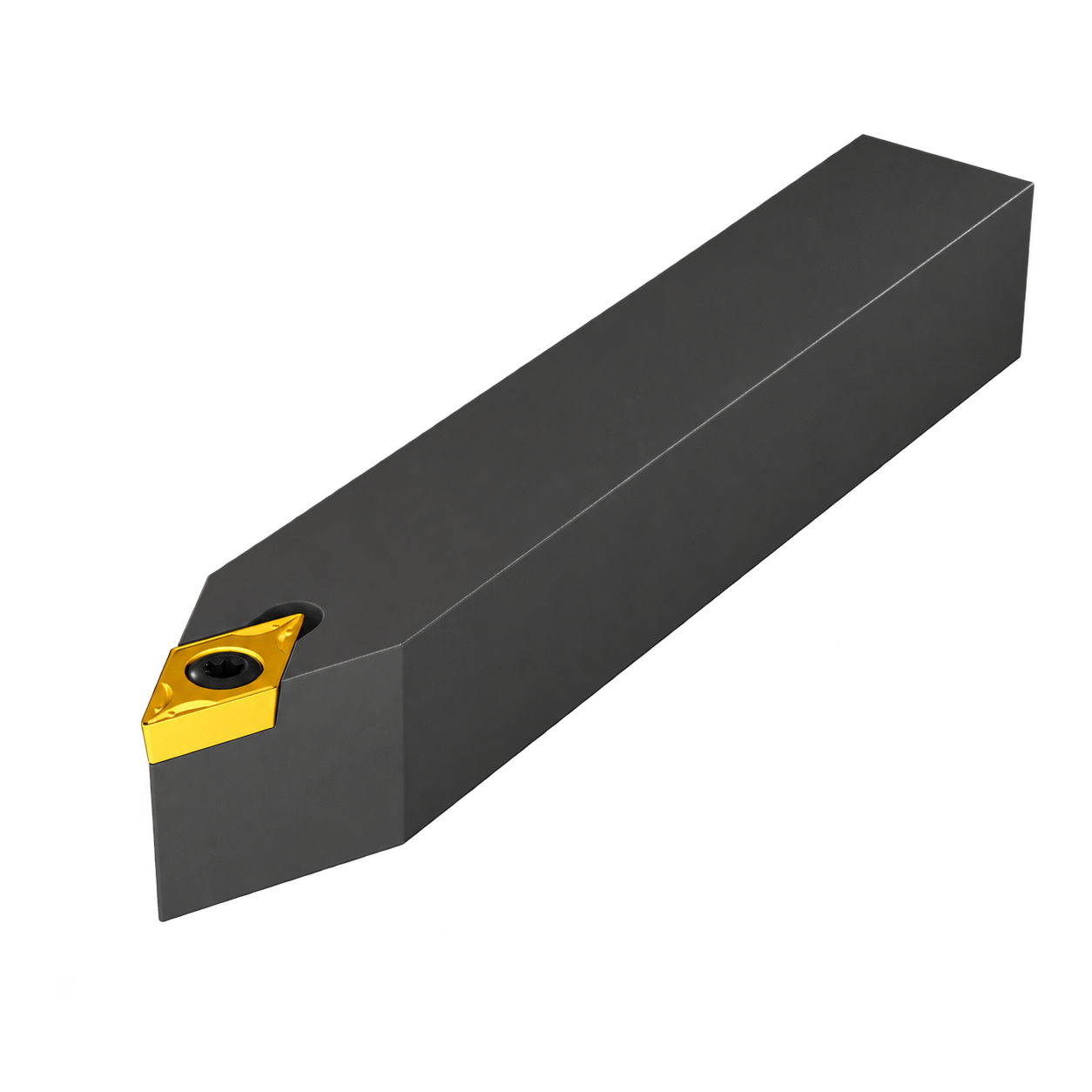

Suporte SDNCN 1010 E07- Suporte S08K-SDQCR07
- Suporte S10K-SDQCR07
- Suporte S12M-SDQCR07
- Suporte S16Q-SDQCR07
- Suporte S08K-SDQCL07
- Suporte S10K-SDQCL07

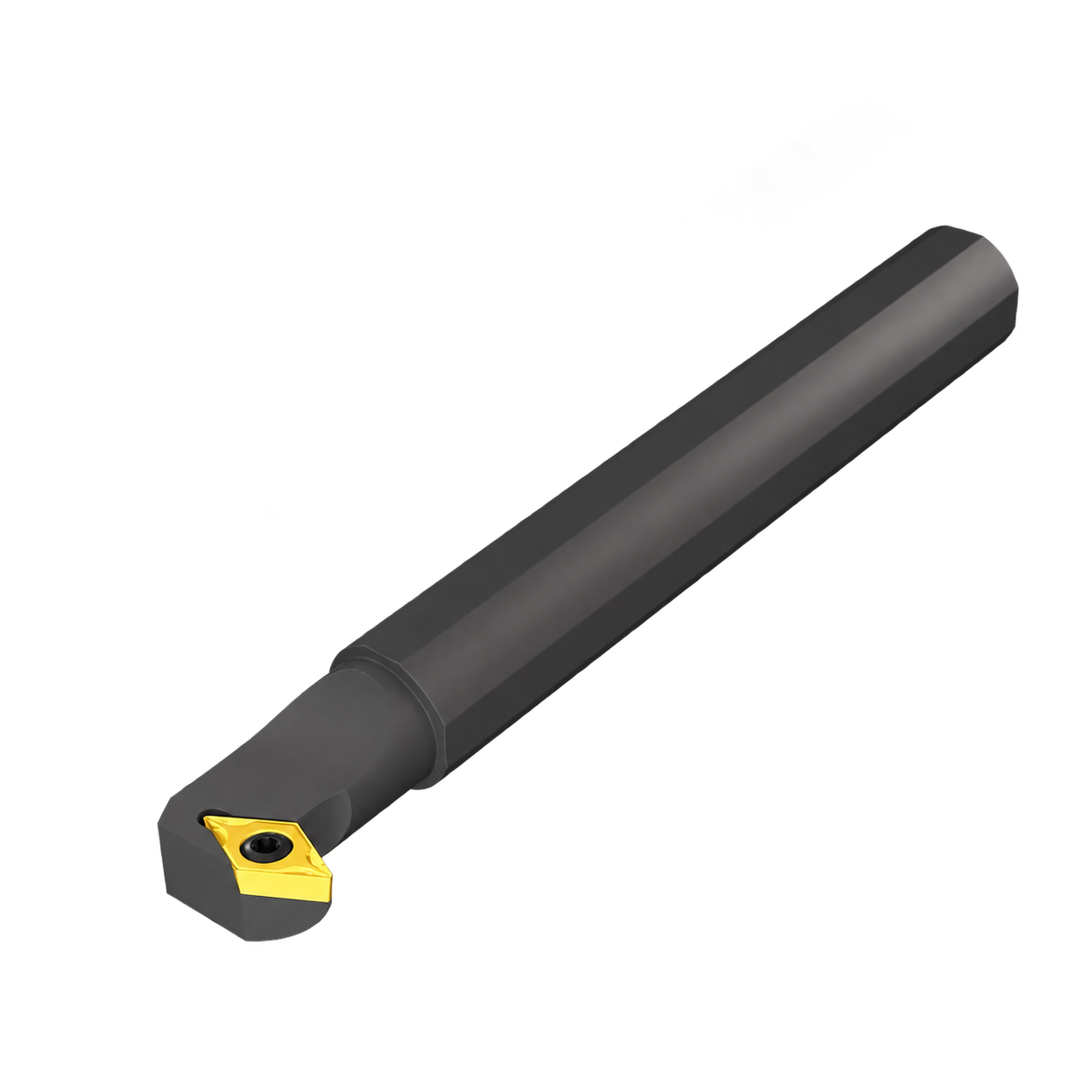

Suporte S12M-SDWCL07- Suporte S16Q-SDWCL07
- Suporte S20Q-SDWCL07

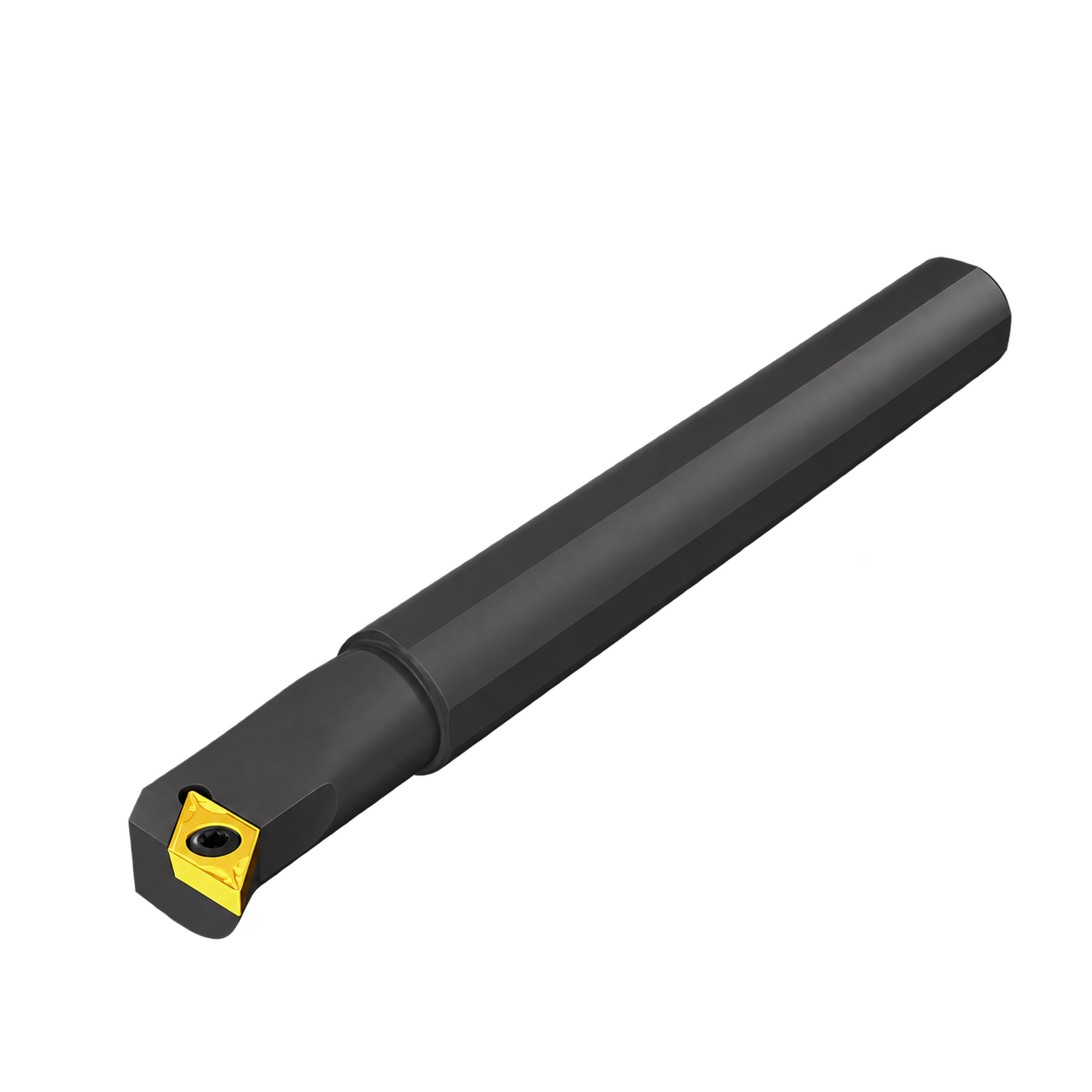

Suporte S08K-SDUCR07- Suporte S10K-SDUCR07
- Suporte S12M-SDUCR07
- Suporte S16Q-SDUCR07
- Suporte S08K-SDUCL07
- Suporte S10K-SDUCL07
- Suporte S12M-SDUCL07
- Suporte S16Q-SDUCL07
- Suporte S20S-SDUCL07
| Pastilha DCMT 070204 - OTM OC2415 | |||
|---|---|---|---|
| Inicial | Mínimo | Máximo | |
| Velocidade de corte Vc (m/min) | 360 | 280 | 420 |
| Avanço Fn (mm/volta) | 0,1 | 0,05 | 0,2 |
| Profundidade de corte Ap (mm) | 0,2 | 0,2 | 2,5 |
