Descrição e aplicação
Código do fabricante: 00-00009188

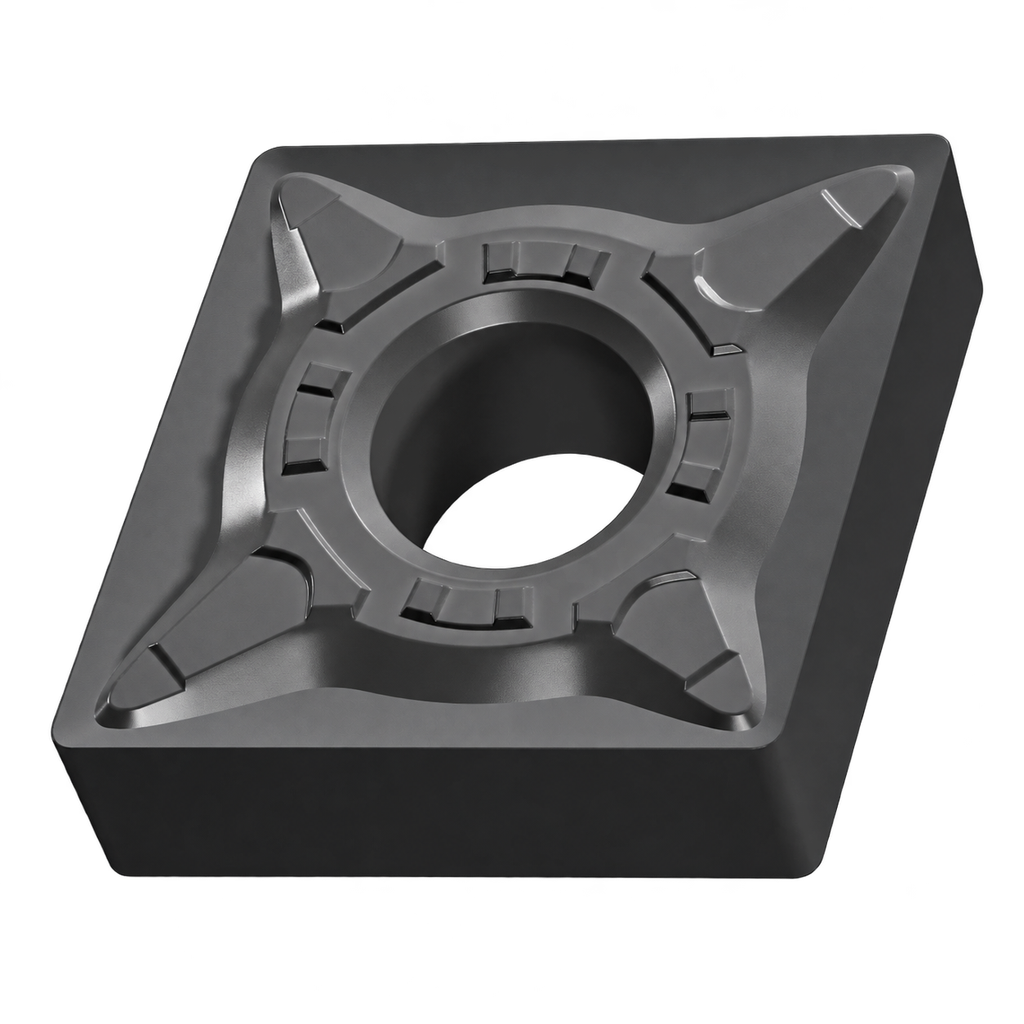

Pastilha, modelo CNMG 090304 - MSF OP1315. Referência do fabricante: 00-00009188. Preço por peça.
Usinagem: Superacabamento; Acabamento. Material a usinar: M - Aço inoxidável.
Indicada para torneamento estável.
| Formato da pastilha | C (Losango 80°) |
|---|---|
| Tamanho da pastilha | 09 |
| Geometria de folga da pastilha | Negativa (sem ângulo de folga) |
| Raio de ponta r (mm) | 0,4 |
| Diâmetro do círculo inscrito ØI.C (mm) | 9,525 |
| Espessura da pastilha S (mm) | 3,18 |
| Comprimento da aresta de corte L (mm) | 9,7 |
| Diâmetro do furo da pastilha Ød (mm) | 3,81 |
| Tipo de usinagem | Superacabamento; Acabamento |
| Material a usinar | M - Aço inoxidável |
| Material da pastilha | Metal duro |
| Pastilha CNMG 090304 - MSF OP1315 | |||
|---|---|---|---|
| Inicial | Mínimo | Máximo | |
| Velocidade de corte Vc (m/min) | 200 | 140 | 320 |
| Avanço Fn (mm/volta) | 0,15 | 0,15 | 0,45 |
| Profundidade de corte Ap (mm) | 0,35 | 0,1 | 2 |
