Descrição e aplicação
Código do fabricante: 00-00008807
Pastilha, modelo WNMG 080404R - ZC OP1315. Referência do fabricante: 00-00008807. Preço por peça.
Usinagem: Semiacabamento; Semidesbaste. Material a usinar: M - Aço inoxidável.
Recomendada como primeira opção para torneamento de aços inoxidáveis.

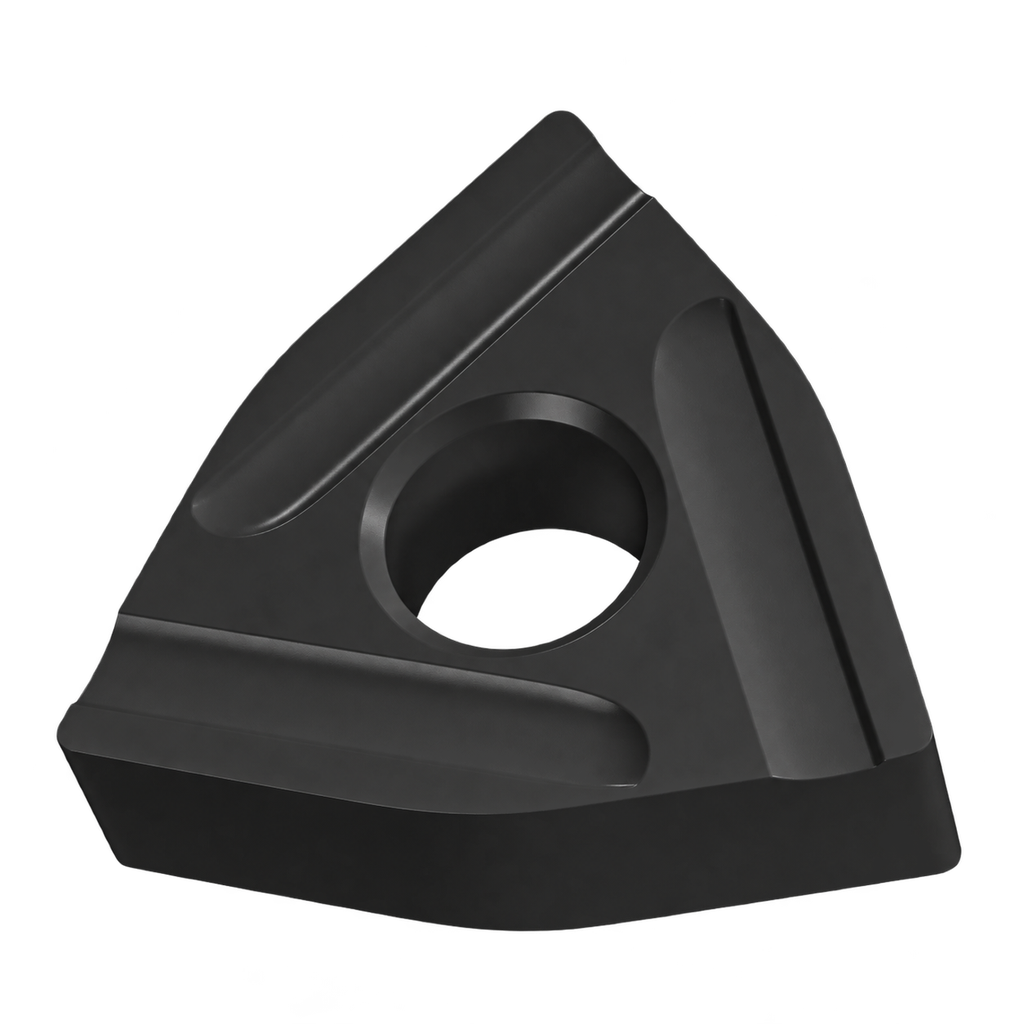

A foto apresenta a pastilha de corte à direita.
| Formato da pastilha | W (Trígono 80°) |
|---|---|
| Tamanho da pastilha | 08 |
| Geometria de folga da pastilha | Negativa (sem ângulo de folga) |
| Raio de ponta r (mm) | 0,4 |
| Diâmetro do círculo inscrito ØI.C (mm) | 12,7 |
| Espessura da pastilha S (mm) | 4,76 |
| Comprimento da aresta de corte L (mm) | 8,7 |
| Diâmetro do furo da pastilha Ød (mm) | 5,16 |
| Tipo de usinagem | Semiacabamento; Semidesbaste |
| Material a usinar | M - Aço inoxidável |
| Material da pastilha | Metal duro |
| Pastilha WNMG 080404R - ZC OP1315 | |||
|---|---|---|---|
| Inicial | Mínimo | Máximo | |
| Velocidade de corte Vc (m/min) | 190 | 150 | 280 |
| Avanço Fn (mm/volta) | 0,15 | 0,1 | 0,35 |
| Profundidade de corte Ap (mm) | 1 | 0,5 | 3,5 |
