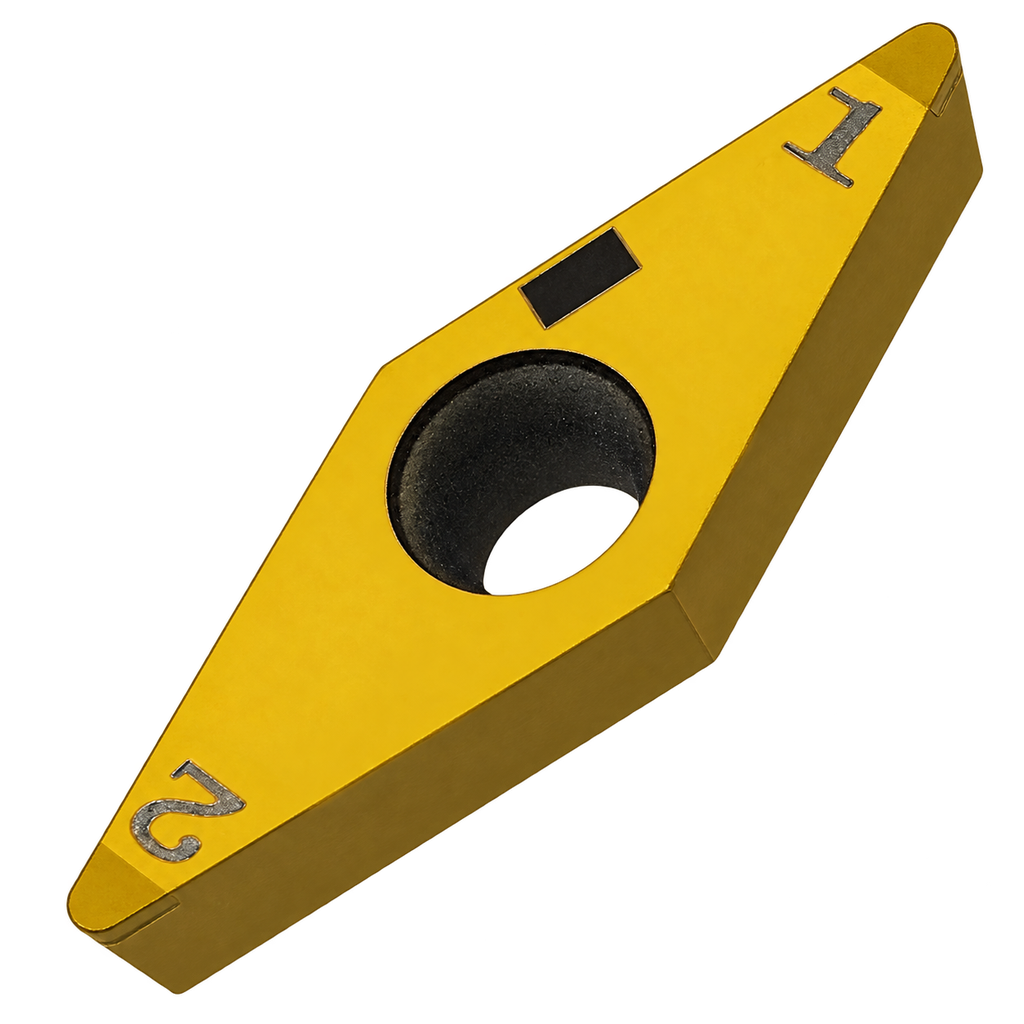

Pastilha VCGW 160404 - 2N MHN10C

Pastilha VCGW 160404 - 2N MHN10C

R$ 165,52 R$ 165,52

  • Formato da pastilha
  • Tamanho da pastilha
  • Raio de ponta (mm)
  • Material da pastilha
  • Geometria da pastilha
  • Tipo de usinagem
  • Material a usinar
Adicionar ao carrinho
Entre em contato
Formato da pastilha: V (Losango 35°)
Tamanho da pastilha: 16
Raio de ponta (mm): 0,4
Material da pastilha: Nitreto cúbico de boro (CBN)
Geometria da pastilha: Positiva (com ângulo de folga)
Tipo de usinagem: Acabamento Semiacabamento
Material a usinar: H - Aços endurecidos (≥45HRC)

Descrição e aplicação

Código do fabricante: 00-00008547

Pastilha, modelo VCGW 160404 - 2N MHN10C. Referência do fabricante: 00-00008547. Preço por peça.

Usinagem: Acabamento; Semiacabamento. Material a usinar: H - Aços endurecidos (≥45HRC).

Formato da pastilhaV (Losango 35°)
Tamanho da pastilha16
Geometria de folga da pastilhaPositiva (com ângulo de folga)
Raio de ponta r (mm)0,4
Diâmetro do círculo inscrito ØI.C (mm)9,525
Espessura da pastilha S (mm)4,76
Comprimento da aresta de corte L (mm)16,5
Diâmetro do furo da pastilha Ød (mm)4,4
Tipo de usinagemAcabamento; Semiacabamento
Material a usinarH - Aços endurecidos (≥45HRC)
Material da pastilhaNitreto cúbico de boro (CBN)
Desenho ou imagem técnica do produto
Pastilha VCGW 160404 - 2N MHN10C
InicialMínimoMáximo
Velocidade de corte Vc (m/min)10060150
Avanço Fn (mm/volta)0,20,10,3
Profundidade de corte Ap (mm)0,50,21,4
