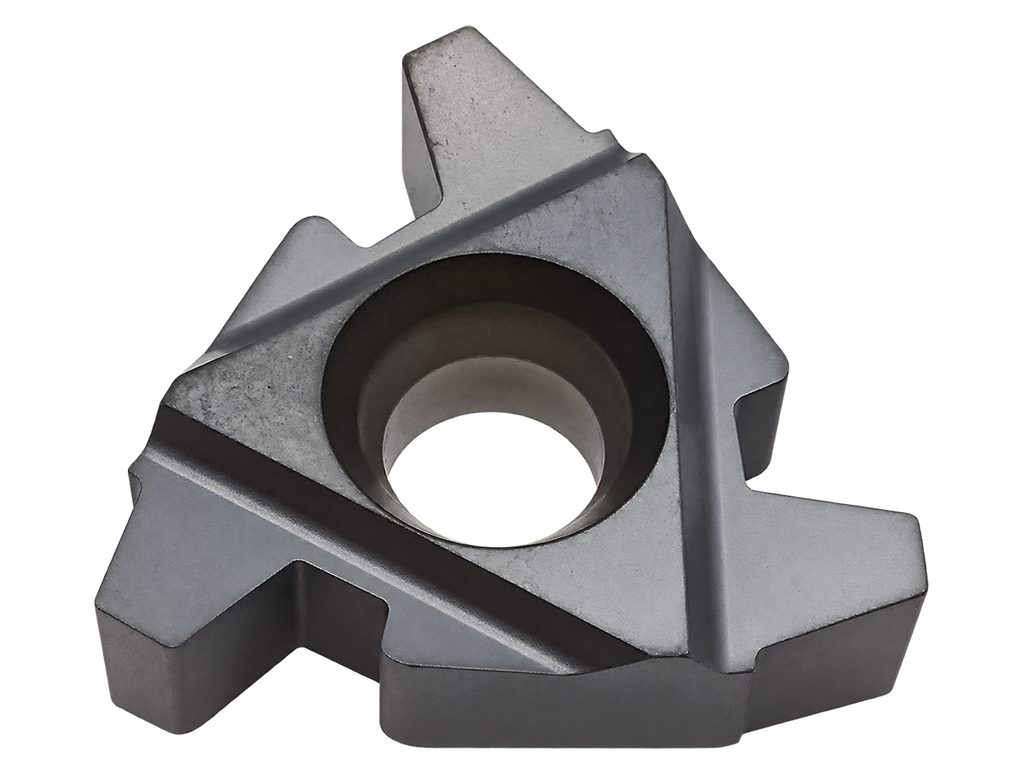

Ferramenta de rosca RT1601L-2TR OP1305

Name: Ferramenta de rosca RT1601L-2TR OP1305
SKU: 00-00006858
Price: 30.26 BRL
Availability: InStock

R$ 30,26

Adicionar ao carrinho

Tamanho da pastilha: 16

Material da pastilha: Metal duro

Material a usinar: P - Aço / M - Aço inoxidável / N - Materiais não ferrosos / S - Aços resistentes ao calor

Tipo de rosca: TR — trapezoidal

Passo da rosca: 2.0 TR

Descrição e aplicação

Código do fabricante: 00-00006858

Ferramenta de rosca, modelo RT1601L-2TR OP1305. Referência do fabricante: 00-00006858. Preço por peça.

Material a usinar: P - Aço; M - Aço inoxidável; N - Materiais não ferrosos; S - Aços resistentes ao calor.

A rosca trapezoidal possui perfil de 30° e passo expresso em milímetros. Pode ter uma ou várias entradas, com sentido à direita ou à esquerda. É aplicada principalmente em fusos de avanço e mecanismos de transmissão de movimento.

Normas indicadas na ficha: GOST 24737-81; ISO 2904; DIN 103; BS 5346; NF E 03-618 e JIS B0216.

Tolerância: 7e/7H.

Os parâmetros de corte e o número de passes dependem do passo da rosca e do material a usinar. Consulte a aba Parâmetros de corte.

Tipo de rosca	TR — trapezoidal
Passo da rosca	2.0 TR
Tamanho da pastilha	16
Posição da rosca	Interna
Sentido da rosca	R — direita
Quebra-cavaco	Sem quebra-cavaco
Material da pastilha	Metal duro
Tipo de pastilha	Tipo padrão

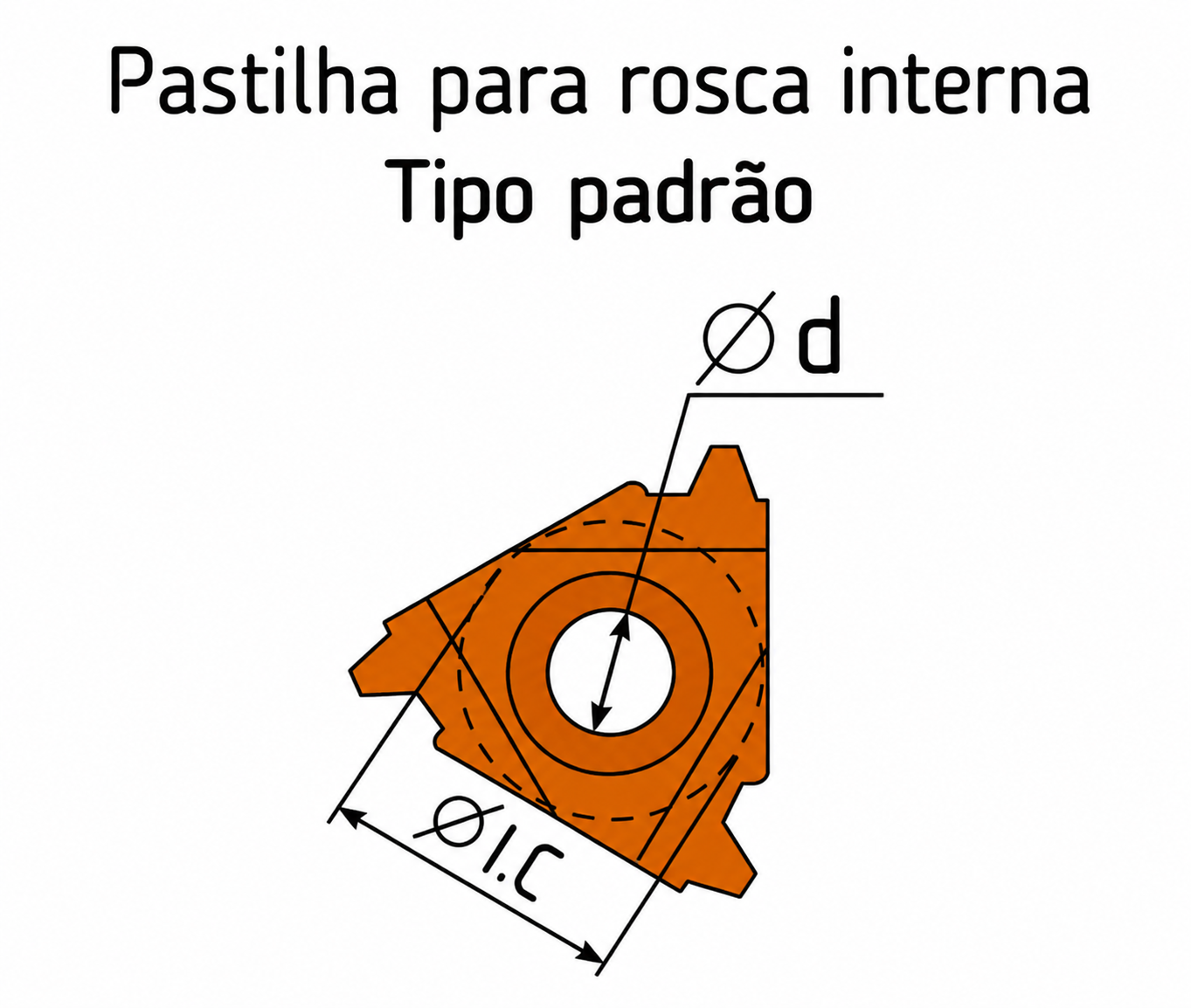

Espessura da pastilha S (mm)	3,63
Diâmetro do furo d (mm)	3,82
Diâmetro do círculo inscrito ØI.C (mm)	9,525
Material a usinar	P - Aço; M - Aço inoxidável; N - Materiais não ferrosos; S - Aços resistentes ao calor

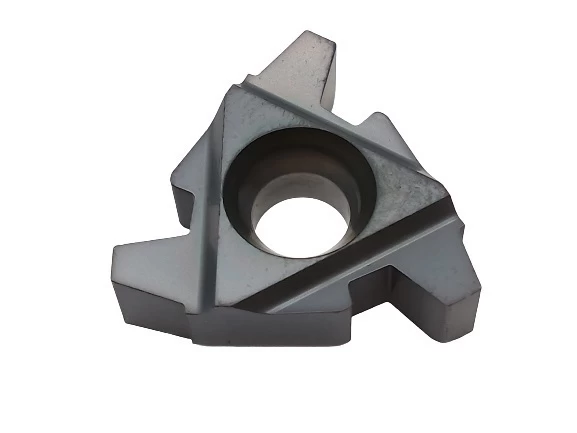

Ferramenta de rosca RT1601G - 2TR OP1315

				Ligas de titânio					15-25
Número de passes conforme o passo da rosca
Passo	mm	0,50	0,75		1,00	1,25	1,50	1,75		2,00	2,50	3,00	3,50	4,00	4,50	5,00	5,50	6,00	8,00
Número de passes		4-6	4-7		4-8	5-9	6-10	7-12		7-12	8-14	9-16	10-18	11-18	11-19	12-20	12-20	12-20	15-24
Velocidade de corte conforme o material a usinar
Grupo de materiais				Material					Velocidade de corte V (m/min)
P Aço				Não ligado					70-145
				Baixa liga (elementos de liga <5%)					55-120
				Alta liga (elementos de liga >5%)					60-100
				Fundido					40-100
M — aço inoxidável				Ferrítico					40-95
				Austenítico					70-95
				Ferrítico fundido					65-95
				Austenítico fundido					40-80
K — ferro fundido				Ferro fundido maleável					60-110
				Ferro fundido cinzento					125-160
				Ferro fundido nodular					90-100
N Metais não ferrosos				Ligas de alumínio					80-220
				Ligas de alumínio					200-300
				Cobre e ligas de cobre					80-165
S Materiais resistentes ao calor				Superligas resistentes ao calor					20-30
				Ligas de titânio					15-25
H — materiais de alta resistência				Aço de alta dureza					40-50
