Descrição e aplicação
Código do fabricante: 00-00006256

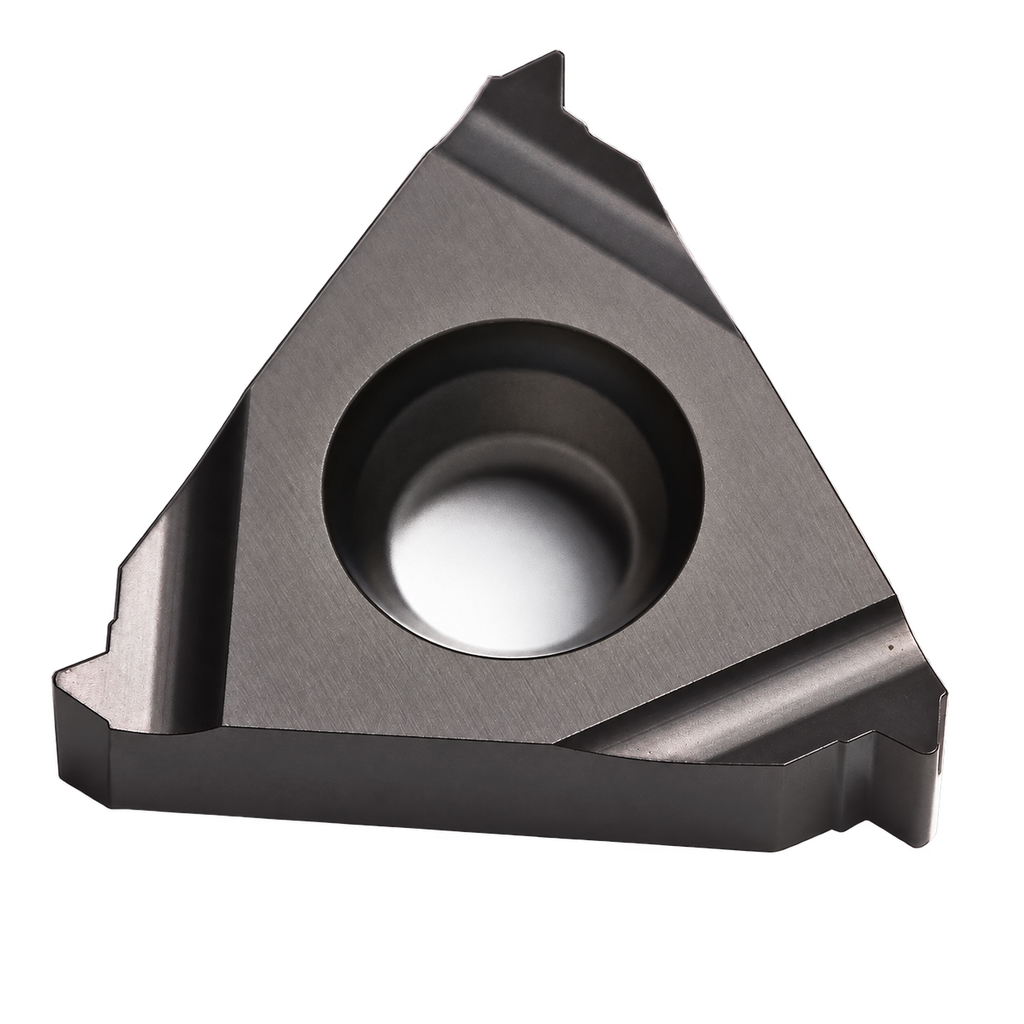

Ferramenta de rosca, modelo RT1601G-10UN OP1315. Referência do fabricante: 00-00006256. Preço por peça.
Material a usinar: P - Aço; M - Aço inoxidável; N - Materiais não ferrosos; S - Aços resistentes ao calor.
Tolerância: 2A/2B.
Os parâmetros de corte e o número de passes dependem do passo da rosca e do material a usinar. Consulte a aba Parâmetros de corte.
| Tipo de rosca | UN — unificada americana (UNC, UNF) |
|---|---|
| Passo da rosca | 10 fios/polegada |
| Tamanho da pastilha | 16 |
| Posição da rosca | Externa |
| Sentido da rosca | R — direita |
| Quebra-cavaco | Sem quebra-cavaco |
| Material da pastilha | Metal duro |
| Tipo de pastilha | Tipo padrão |
| Espessura da pastilha S (mm) | 3,63 |
| Diâmetro do furo d (mm) | 3,82 |
| Diâmetro do círculo inscrito ØI.C (mm) | 9,525 |
| Material a usinar | P - Aço; M - Aço inoxidável; N - Materiais não ferrosos; S - Aços resistentes ao calor |
Não há modelos equivalentes indicados na ficha de origem deste produto.
| Número de passes conforme o passo da rosca | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Passo | T.P.I. — Número de filetes por polegada | 48 | 32 | 24 | 20 | 16 | 14 | 12 | 10 | 8 | 7 | 6 | 5,5 | 5 | 4,5 | 4 | 3 | ||
| Número de passes | 4-6 | 4-7 | 4-8 | 5-9 | 6-10 | 7-12 | 7-12 | 8-14 | 9-16 | 10-18 | 11-18 | 11-19 | 12-20 | 12-20 | 12-20 | 15-24 | |||
| Velocidade de corte conforme o material a usinar | |||||||||||||||||||
| Grupo de materiais | Material | Velocidade de corte V (m/min) | |||||||||||||||||
| P Aço | Não ligado | 70-145 | |||||||||||||||||
| Baixa liga (elementos de liga <5%) | 55-120 | ||||||||||||||||||
| Alta liga (elementos de liga >5%) | 60-100 | ||||||||||||||||||
| Fundido | 40-100 | ||||||||||||||||||
| M — aço inoxidável | Ferrítico | 40-95 | |||||||||||||||||
| Austenítico | 70-95 | ||||||||||||||||||
| Ferrítico fundido | 65-95 | ||||||||||||||||||
| Austenítico fundido | 40-80 | ||||||||||||||||||
| K — ferro fundido | Ferro fundido maleável | 60-110 | |||||||||||||||||
| Ferro fundido cinzento | 125-160 | ||||||||||||||||||
| Ferro fundido nodular | 90-100 | ||||||||||||||||||
| N Metais não ferrosos | Ligas de alumínio | 80-220 | |||||||||||||||||
| Ligas de alumínio | 200-300 | ||||||||||||||||||
| Cobre e ligas de cobre | 80-165 | ||||||||||||||||||
| S Materiais resistentes ao calor | Superligas resistentes ao calor | 20-30 | |||||||||||||||||
| Ligas de titânio | 15-25 | ||||||||||||||||||
| H — materiais de alta resistência | Aço de alta dureza | 40-50 | |||||||||||||||||
