Descrição e aplicação
Código do fabricante: 00-00006002

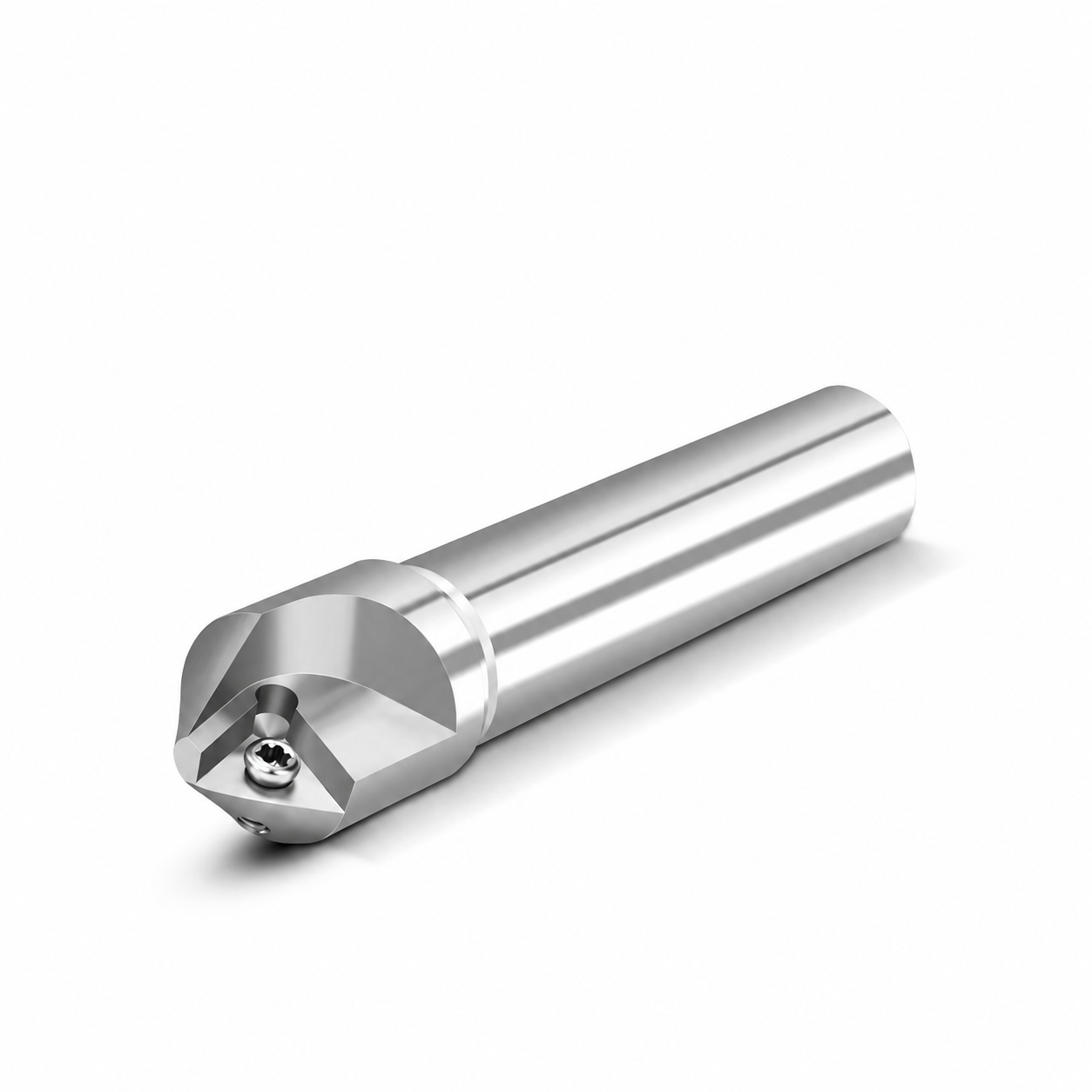

Fresa, modelo TCM-C16-25-110-1T-45°. Referência do fabricante: 00-00006002. Preço por peça.
As fresas de chanfrar não devem ser usadas com pastilhas de quebra-cavacos OTM ou OPM, devido à sua geometria.
Os parâmetros de corte dependem do material a usinar, do quebra-cavaco e da classe da pastilha. Escolha a pastilha compatível e consulte a aba Parâmetros de corte na página desse modelo.

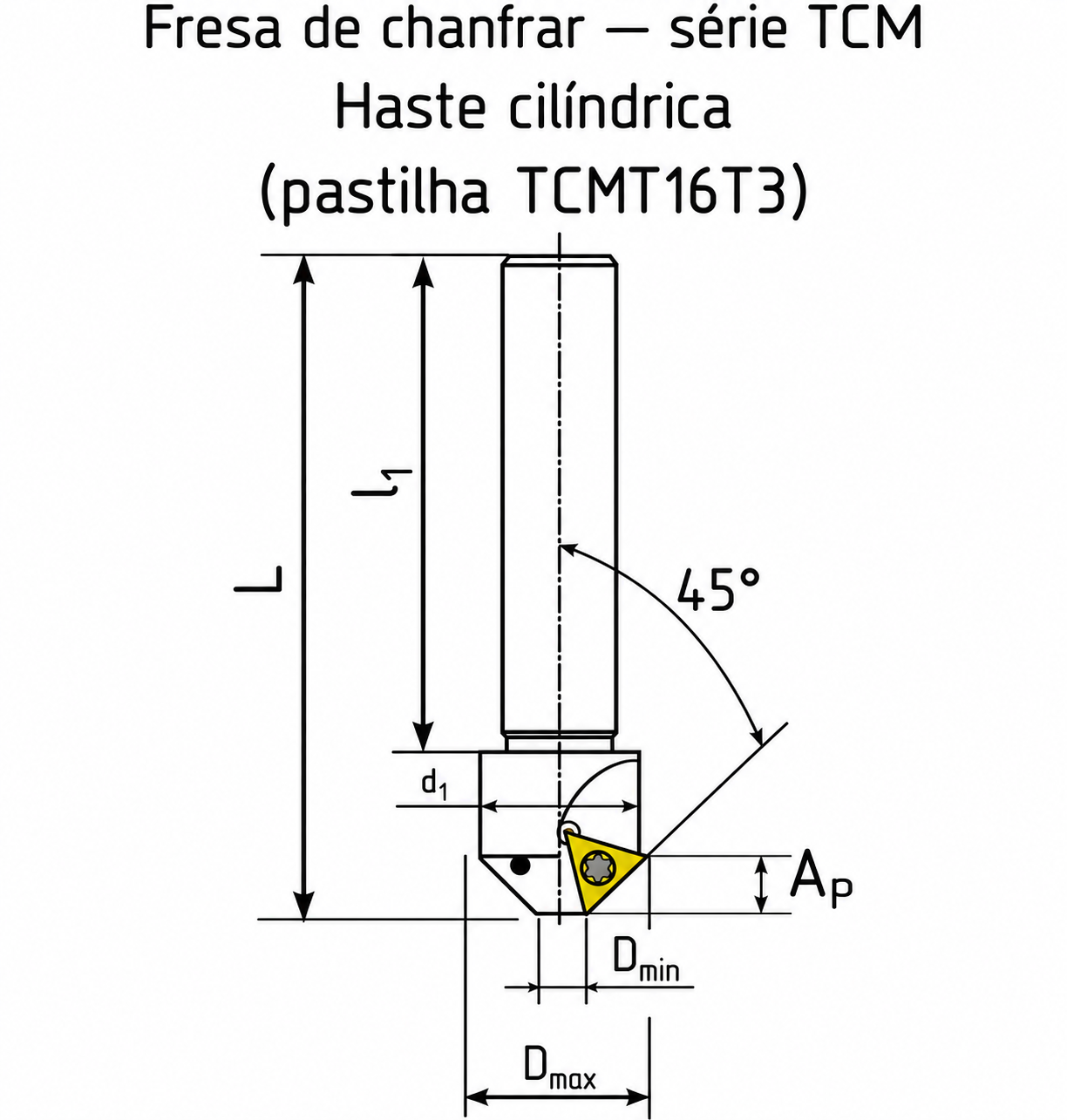

| Tipo de fresa | De topo |
|---|---|
| Ângulo do chanfro (graus) | 45° |
| Diâmetro mínimo do furo Dmin (mm) | 6 |
| Quantidade de dentes | 1 |
| Profundidade de corte máxima ap (mm) | 10,5 |
| Diâmetro da haste (d), mm | 16 |
| Tipo de haste | Cilíndrica |
| Série do corpo da fresa | TCM |

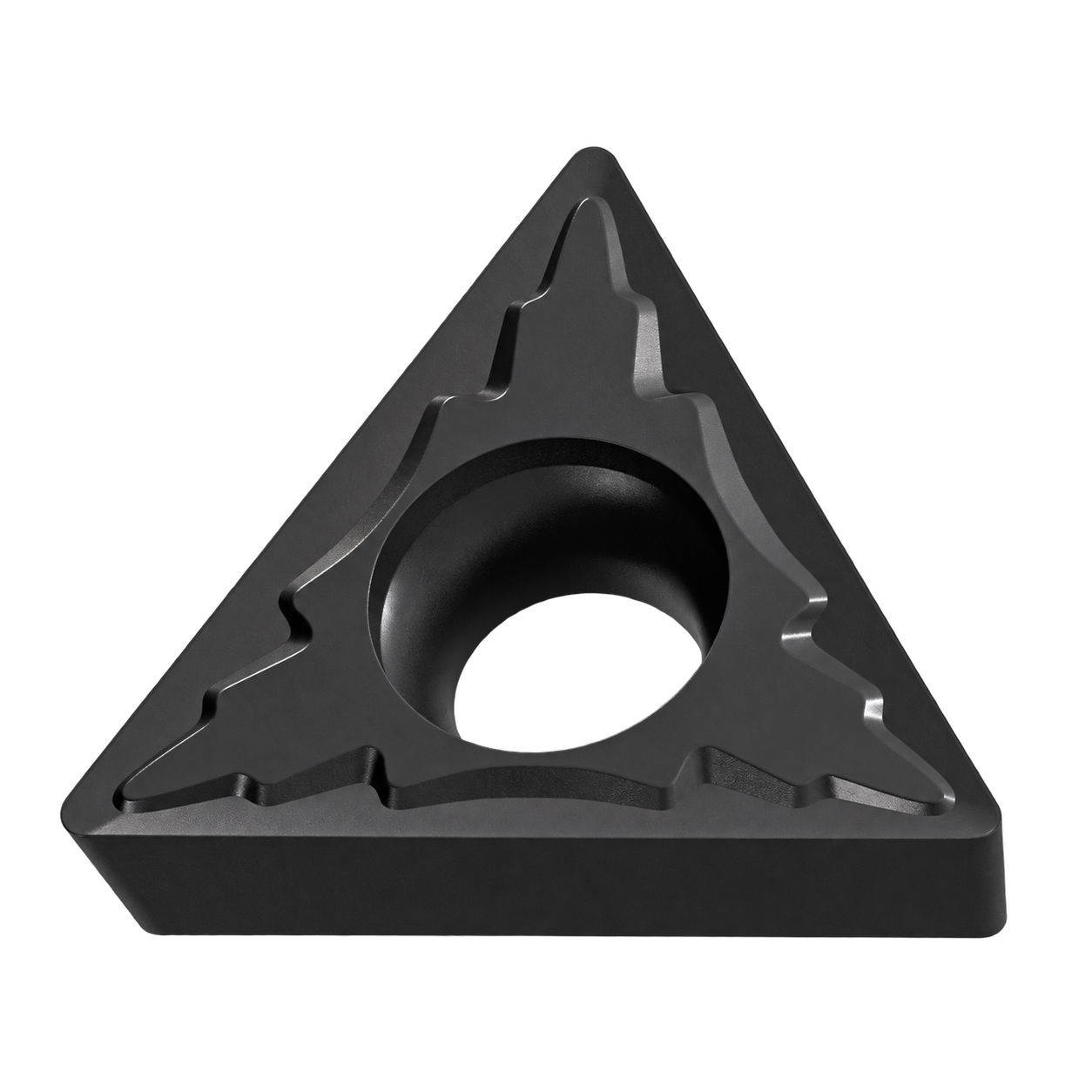

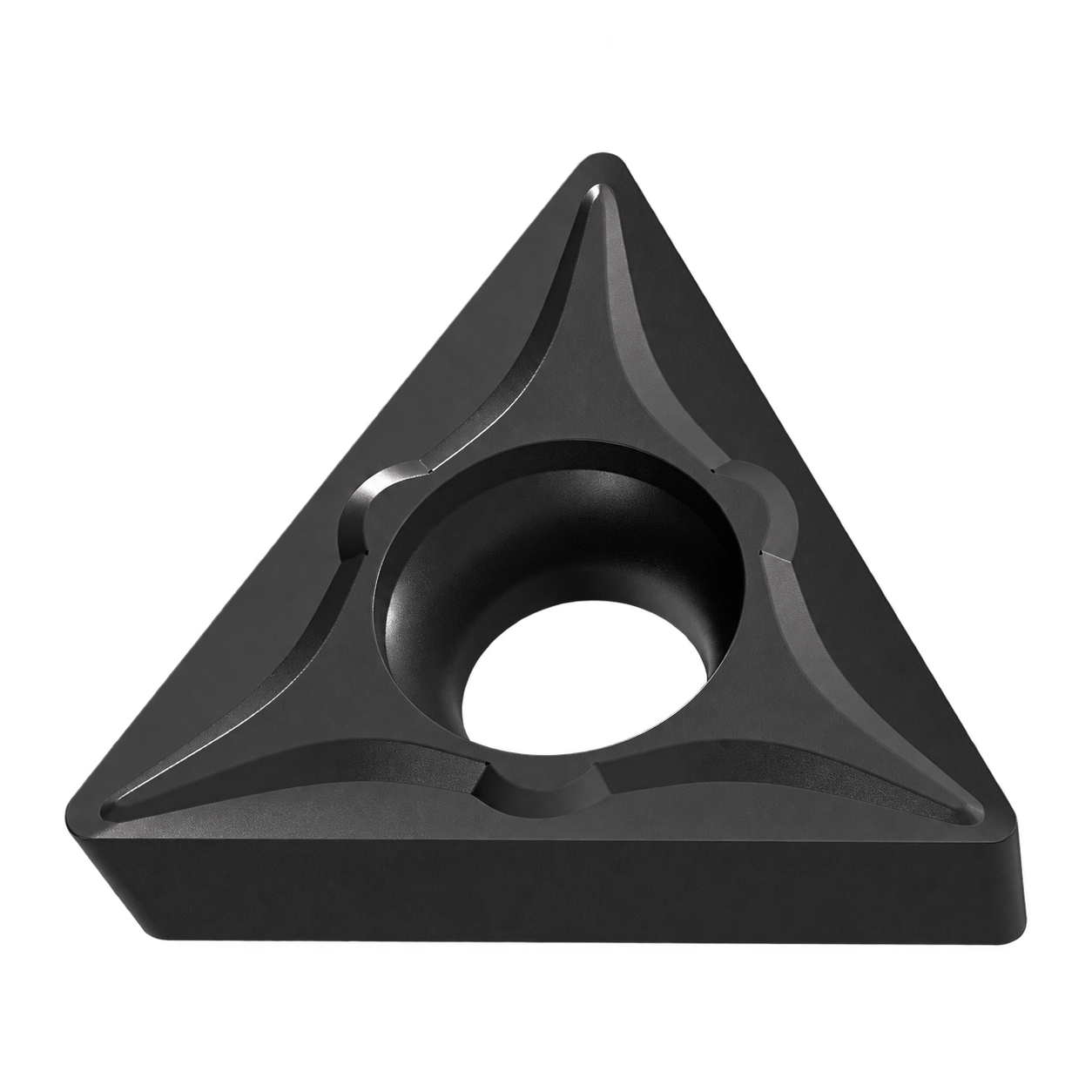

| Pastilha compatível | TCMT16T3 |
| Comprimento da fresa L (mm) | 110 |
| Comprimento da haste L1 (mm) | 80 |
| Diâmetro da cabeça d1 (mm) | 23,4 |
| Diâmetro máximo do furo Dmax (mm) | 24 |
