Descrição e aplicação
Código do fabricante: 00-00005621

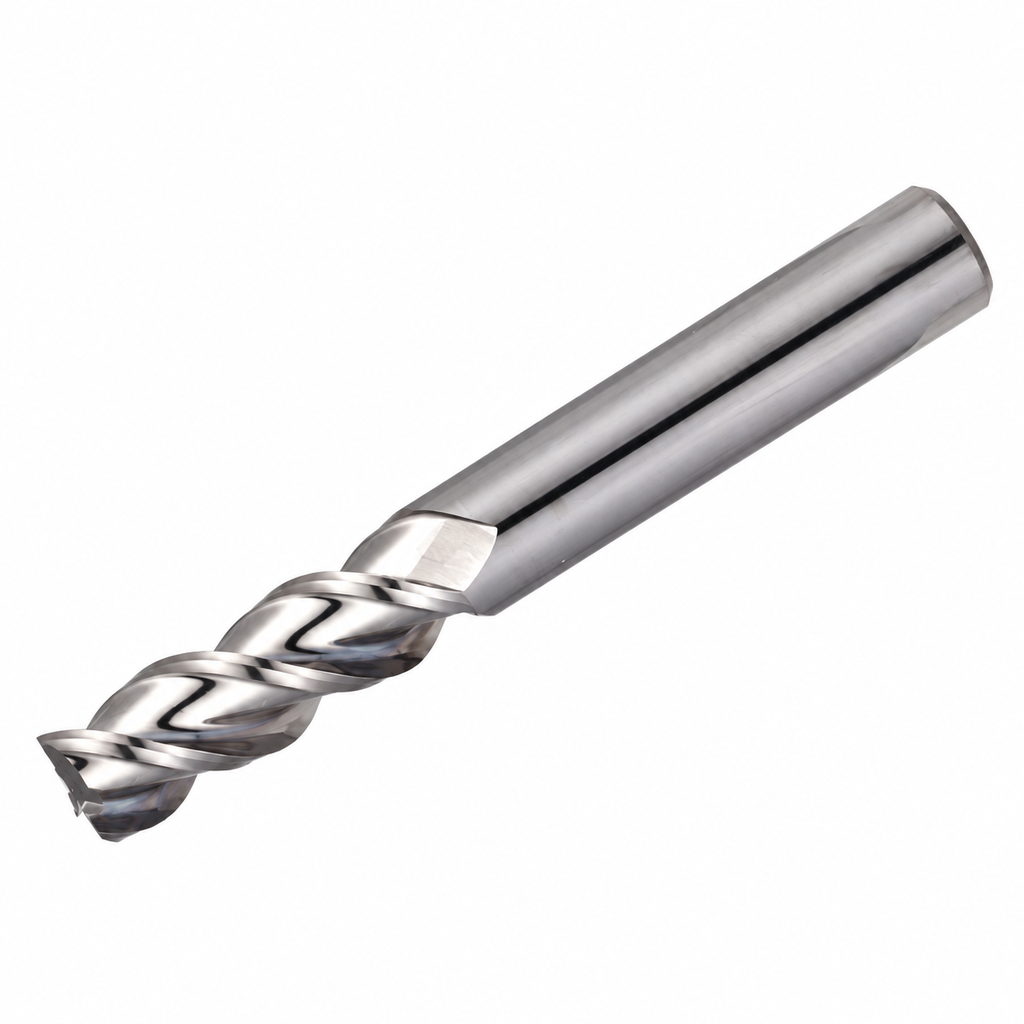

Fresa de metal duro, modelo 55*D6*L75*25*3F AL. Referência do fabricante: 00-00005621. Preço por peça.
Fresa de metal duro de alto desempenho, com três dentes, para ligas de alumínio. Também indicada para cobre, latão, bronze, magnésio, outros metais não ferrosos e plásticos.
Geometria especial com duplo ângulo da aresta de corte e canal polido, desenvolvida para melhorar a produtividade, o acabamento e a saída dos cavacos. Adequada para fresamento de acabamento e desbaste.
Primeira opção indicada para usinagem de alumínio.
| Tipo de fresa | Plana |
|---|---|
| Diâmetro da haste (d), mm | 6 |
| Revestimento | Sem revestimento |
| Diâmetro de corte D | Ø6 |
| Comprimento de corte L1, mm | 25 |
| Comprimento da fresa L, mm | 75 |
| Número de dentes | 3 |
| Aplicação | Para alumínio |
| Ângulo de hélice (graus) | 45 |
| Material | Alumínio e ligas de alumínio | Ligas de alumínio e silício com Si = 10% | ||
|---|---|---|---|---|
| Diâmetro (mm) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) |
| 1 | 32 000 | 640 | 32 000 | 480 |
| 2 | 32 000 | 960 | 25 600 | 720 |
| 3 | 21 200 | 1 440 | 16 800 | 1 040 |
| 4 | 16 000 | 1 600 | 12 800 | 1 200 |
| 5 | 12 800 | 1 400 | 10 400 | 1 240 |
| 6 | 10 400 | 1 200 | 8 480 | 1 240 |
| 8 | 8 000 | 1 320 | 6 400 | 1 280 |
| 10 | 6 400 | 1 520 | 5 200 | 1 280 |
| 12 | 5 280 | 1 560 | 4 240 | 1 280 |
| 14 | 4 560 | 1 600 | 3 680 | 1 280 |
| 16 | 4 000 | 1 600 | 3 200 | 1 280 |
| 18 | 3 520 | 1 600 | 2 800 | 1 280 |
| 20 | 3 200 | 1 600 | 2 560 | 1 280 |
| Profundidade máxima de corte | ||||
| 1. Os valores iniciais da tabela são para fresamento de canais abertos. Para canais fechados, utilize 50–70% da rotação e 40–60% do avanço iniciais.. | ||||
| 2. Utilize pinças e porta-ferramentas de alta precisão. | ||||
| 3. Utilize refrigeração ativa e abundante na ferramenta. | ||||
| 4. Máquinas com baixa rigidez e ferramentas com grande balanço podem apresentar vibração e ruído anormal. Nessas condições, reduza a rotação e o avanço. | ||||
| 5. Quando não houver interferência, mantenha o menor balanço possível da ferramenta. | ||||
