Descrição e aplicação
Código do fabricante: 00-00003443

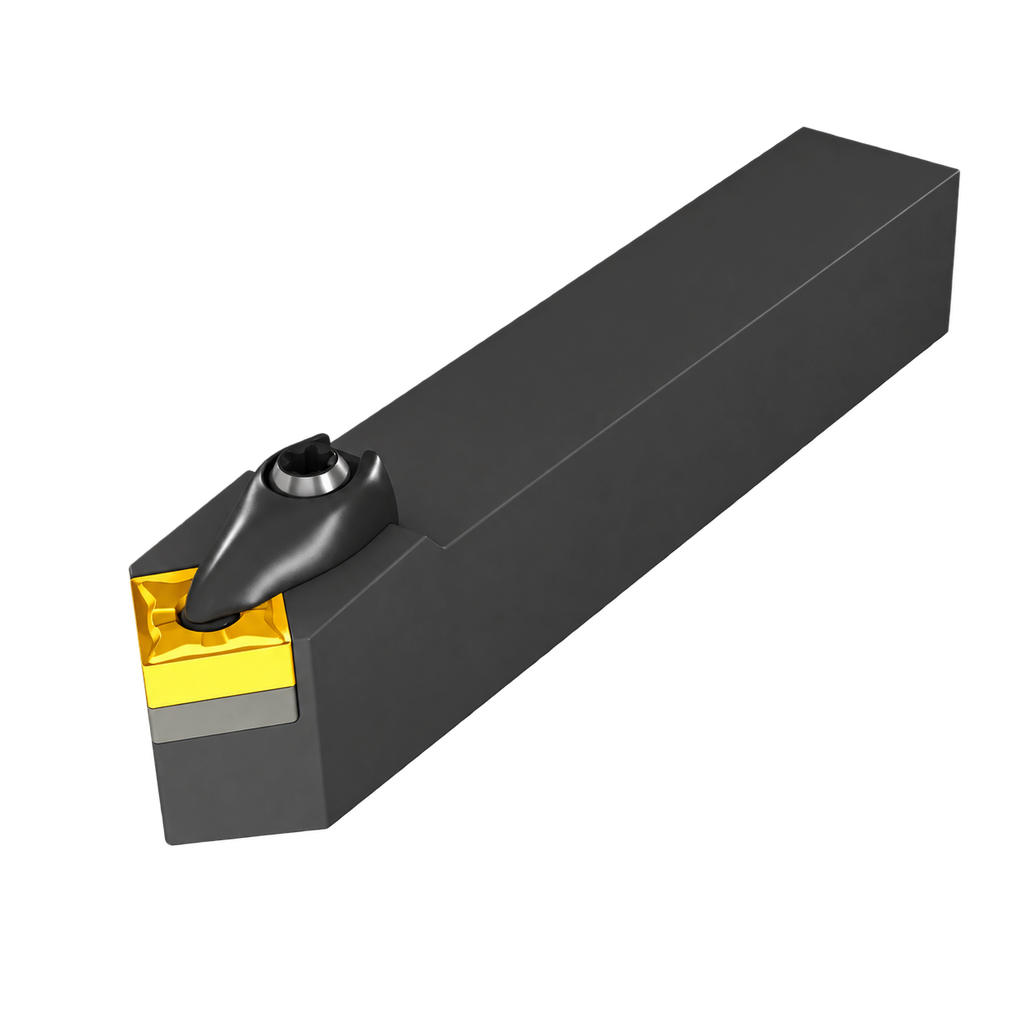

Suporte, modelo DSDNN 3232 P15. Referência do fabricante: 00-00003443. Preço por peça.
Suporte de torneamento para pastilhas negativas do tipo SN••1506.
A fixação tipo D proporciona elevada rigidez e permite a troca rápida da pastilha.
Execução neutra.
| Formato da pastilha | S (Quadrado) |
|---|---|
| Tamanho da pastilha | 15 |
| Seção A × B (mm) | 32×32 |
| Sentido | Neutro |
| Tipo de fixação da pastilha | A / D — fixação superior |

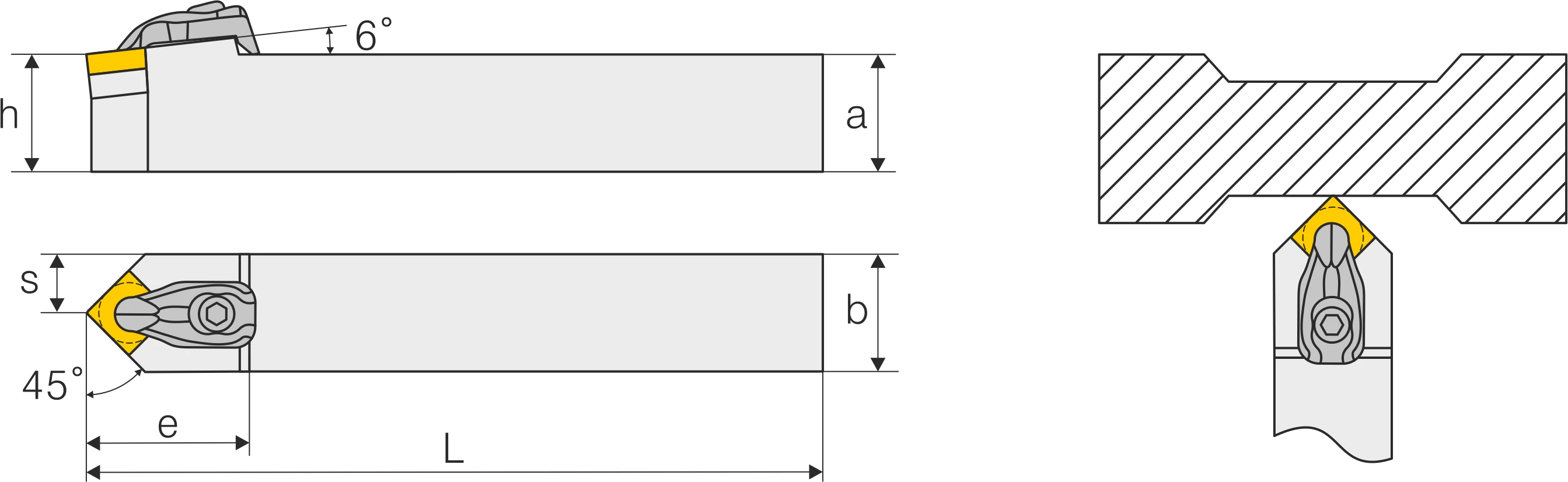

| Comprimento total L (mm) | 170 |
| h (mm) | 32 |
| s (mm) | 12 |
| e (mm) | 36 |
