Descrição e aplicação
Código do fabricante: 00-00003225

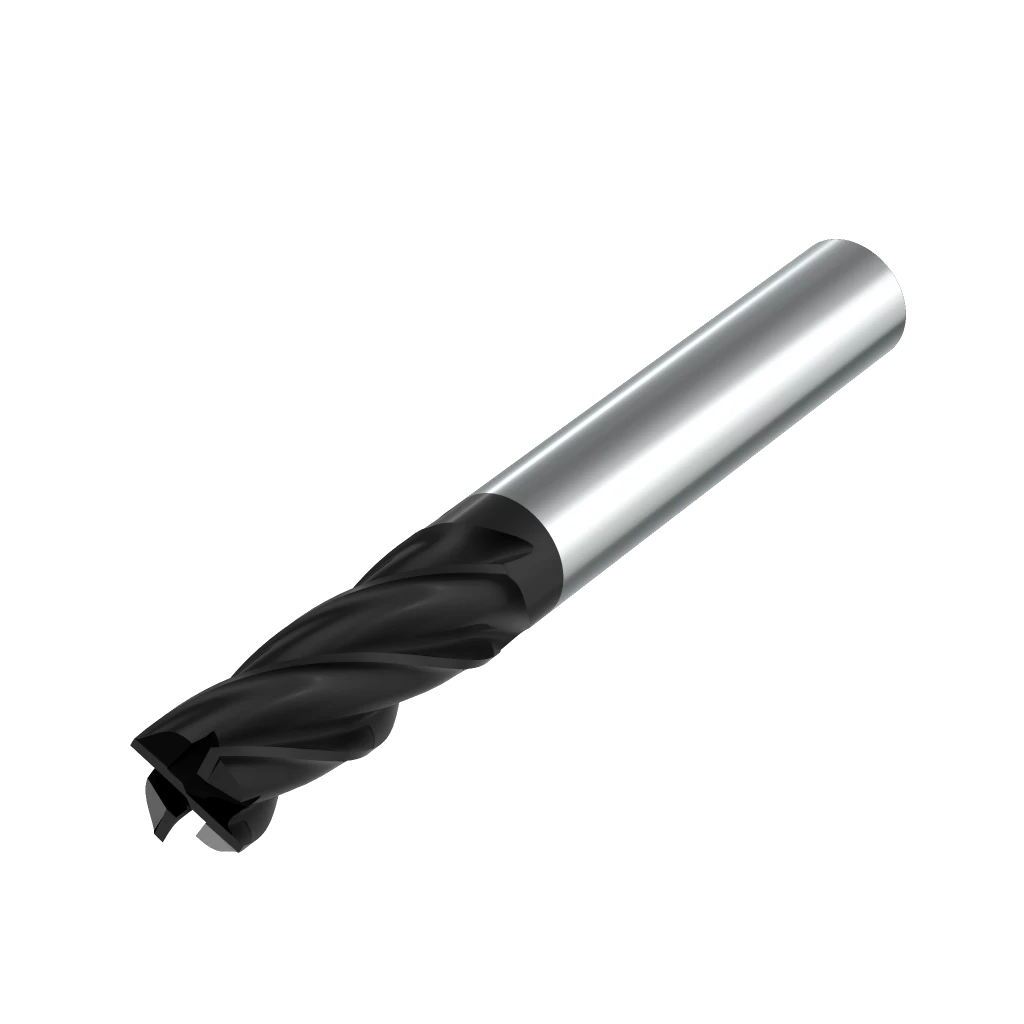

Fresa de metal duro, modelo 45*D18*L100*45*4F. Referência do fabricante: 00-00003225. Preço por peça.
Fresa de metal duro de uso geral com quatro dentes para usinagem de aços e ferros fundidos com dureza de até 45 HRC.
Indicada para acabamento e desbaste de ressaltos, usinagem de canais e fresamento trocoidal.
Revestimento PVD AlTiN para elevada resistência ao desgaste na usinagem em alta velocidade, inclusive em aplicações sem fluido de corte.
| Tipo de fresa | Plana |
|---|---|
| Diâmetro da haste (d), mm | 18 |
| Revestimento | ALTiN |
| Diâmetro de corte D | Ø18 |
| Comprimento de corte L1, mm | 45 |
| Comprimento da fresa L, mm | 100 |
| Dureza do material a usinar | 45HRc |
| Número de dentes | 4 |
| Aplicação | Uso geral |
| Ângulo de hélice (graus) | 35 |
| Tolerância | 0,0 / +0,03 |
| Material | Aços estruturais e aços carbono com dureza de 30 HRC; ferros fundidos | Aços estruturais e ligados beneficiados, com dureza de até 40 HRC | ||
|---|---|---|---|---|
| Diâmetro da fresa (mm) | Rotação (min⁻¹) | Avanço (mm/min) | Rotação (min⁻¹) | Avanço (mm/min) |
| 1 | 16 000 | 320 | 16 000 | 132 |
| 2 | 12 000 | 560 | 12 000 | 228 |
| 3 | 11 200 | 750 | 8 480 | 336 |
| 4 | 8 640 | 800 | 6 400 | 616 |
| 5 | 6 560 | 840 | 5 120 | 648 |
| 6 | 5 600 | 864 | 4 240 | 660 |
| 8 | 4 160 | 852 | 3 200 | 652 |
| 10 | 3 360 | 840 | 2 560 | 648 |
| 12 | 2 800 | 840 | 2 120 | 648 |
| 14 | 2 400 | 780 | 1 840 | 604 |
| 16 | 2 080 | 780 | 1 600 | 604 |
| 18 | 1 840 | 768 | 1 440 | 596 |
| 20 | 1 640 | 768 | 1 280 | 596 |
| Profundidade máxima de fresamento | ||||
| 1. Os valores iniciais da tabela são para fresamento de canais abertos. Para canais fechados, utilize 50–70% da rotação e 40–60% do avanço iniciais. | ||||
| 2. Utilize pinças e porta-ferramentas de alta precisão. | ||||
| 3. Utilize refrigeração ativa e abundante na ferramenta. | ||||
| 4. Máquinas com baixa rigidez e ferramentas com grande balanço podem apresentar vibração e ruído anormal. Nessas condições, reduza a rotação e o avanço. | ||||
| 5. Quando não houver interferência, mantenha o menor balanço possível da ferramenta. | ||||
