Descrição e aplicação
Código do fabricante: 00-00001143

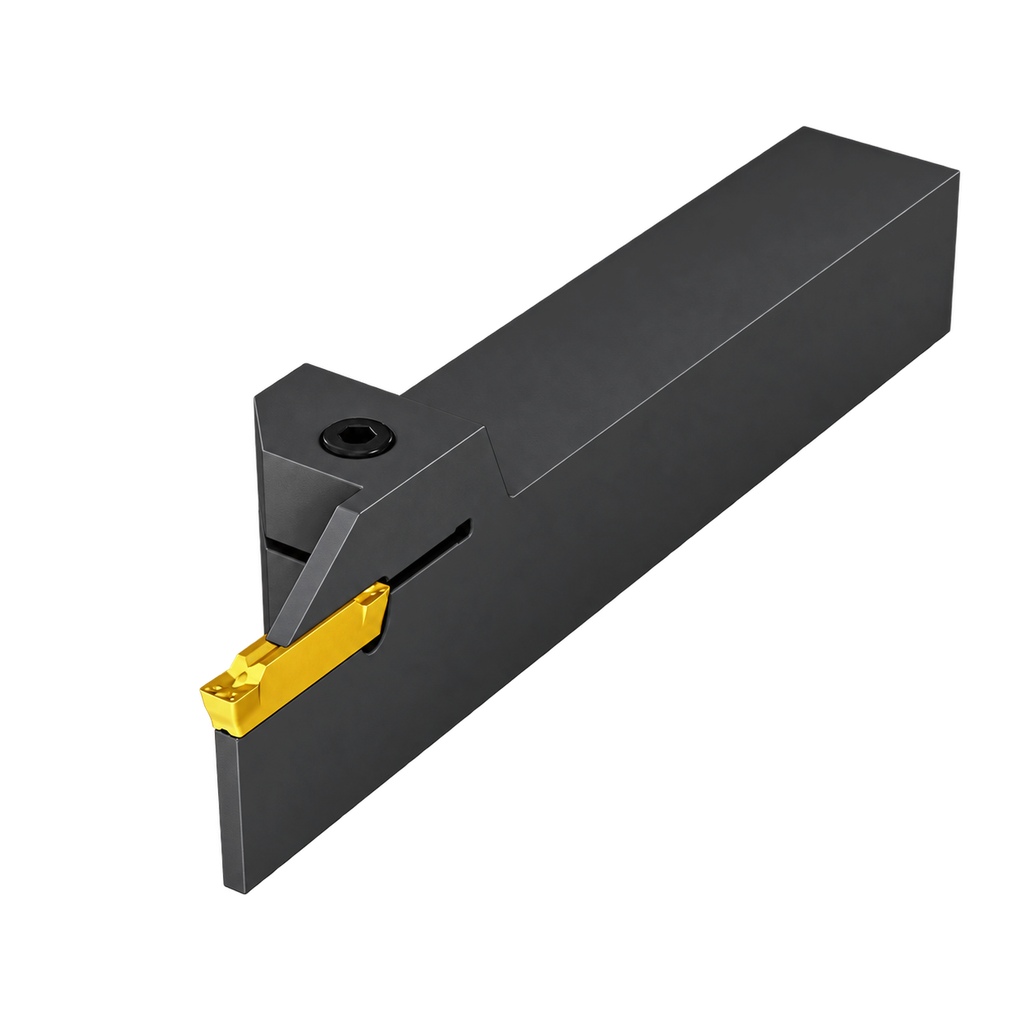

Suporte, modelo MGEHR 2020-4-T10. Referência do fabricante: 00-00001143. Preço por peça.
Na identificação dos suportes de corte, as letras L ou T e os números seguintes indicam o balanço da ponta e o comprimento máximo de corte. A escolha entre essas letras na identificação não altera a construção nem as demais características do suporte.
| Tipo de pastilha | MGMN400 |
|---|---|
| Tipo de suporte | Suporte para corte |
| Largura da pastilha W (mm) | 4,0 |
| Sentido | Direito |
| S (mm) | 20,4 |
| Seção A × B (mm) | 20×20 |
| Projeção da ponta Ar (mm) | 10 |
| Comprimento total L (mm) | 125 |
| H (mm) | 20 |
| W (mm) | 4 |
