Descrição e aplicação
Código do fabricante: 00-00000718

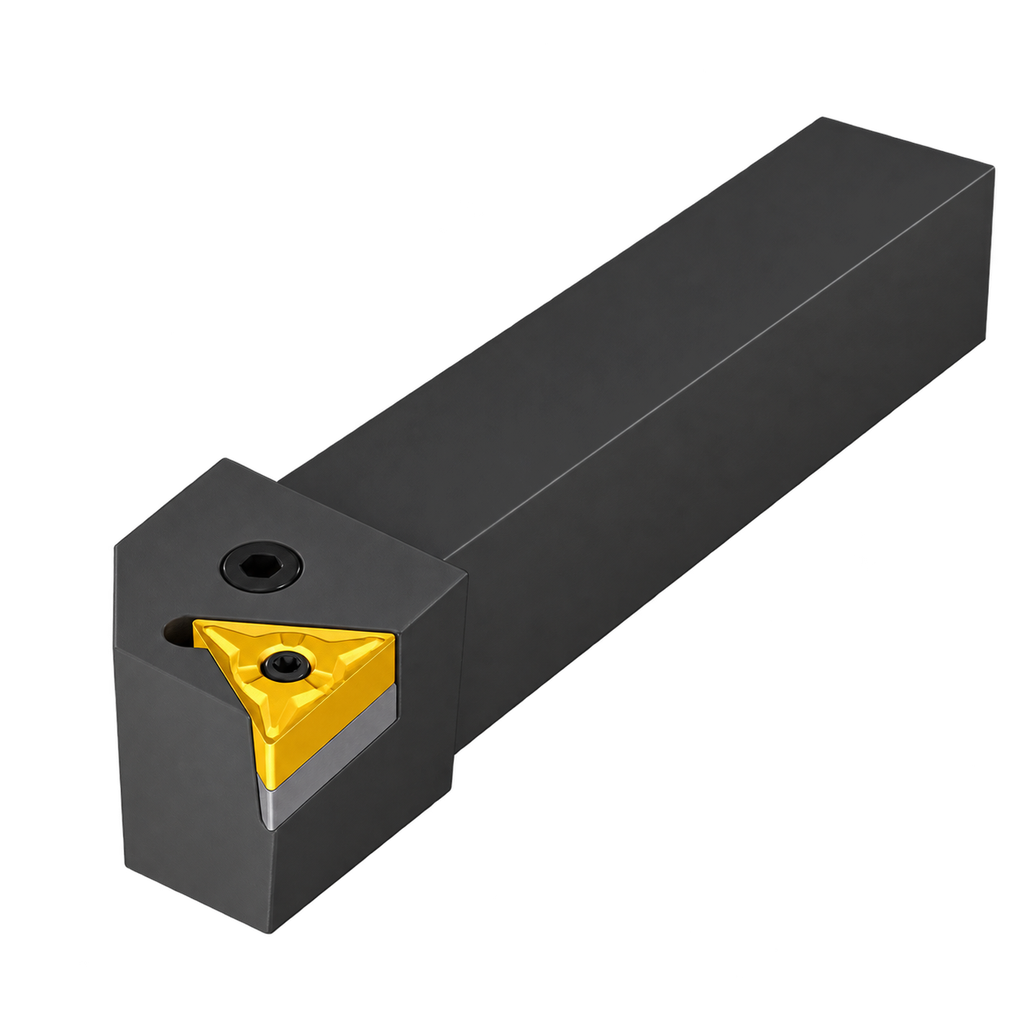

Suporte, modelo PTGNL 1616 H11. Referência do fabricante: 00-00000718. Preço por peça.
A fixação tipo P utiliza uma alavanca pelo furo da pastilha, facilitando sua troca e mantendo livre a evacuação dos cavacos.
Ângulo de posição de 90°. Indicado para torneamento transversal.
Versão esquerda.
| Formato da pastilha | T (Triângulo 60°) |
|---|---|
| Tamanho da pastilha | 11 |
| Seção A × B (mm) | 16×16 |
| Sentido | Esquerdo |
| Tipo de fixação da pastilha | P — fixação por alavanca pelo furo |
| Comprimento total L (mm) | 100 |
| h (mm) | 16 |
| s (mm) | 19 |
| e (mm) | 18 |
