Descrição e aplicação
Código do fabricante: 00-00000573

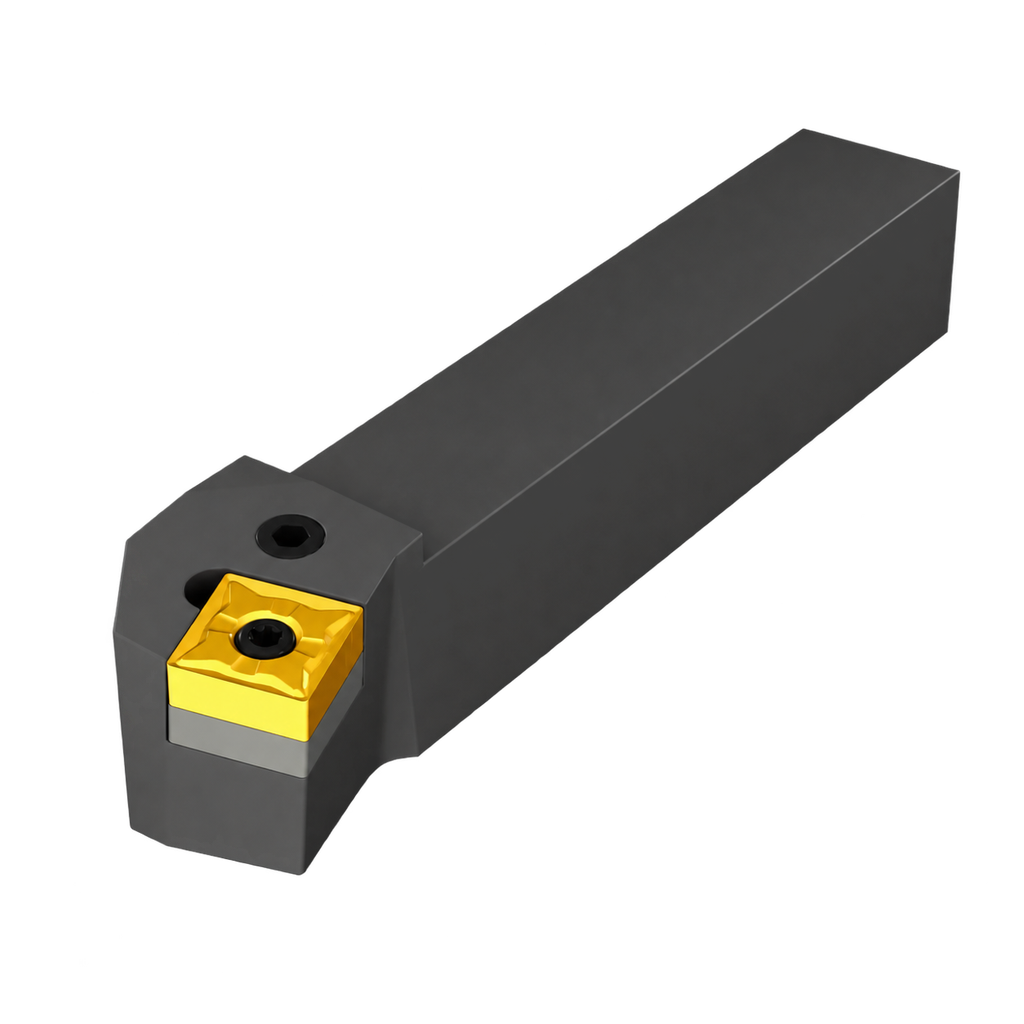

Suporte, modelo PSKNR 4040 S2509. Referência do fabricante: 00-00000573. Preço por peça.
A fixação tipo P utiliza uma alavanca pelo furo da pastilha, facilitando sua troca e mantendo livre a evacuação dos cavacos.
Ângulo de posição de 75°. Indicada para faceamento.
Versão direita.
| Formato da pastilha | S (Quadrado) |
|---|---|
| Tamanho da pastilha | 25 |
| Seção A × B (mm) | 40×40 |
| Sentido | Direito |
| Tipo de fixação da pastilha | P — fixação por alavanca pelo furo |
| Comprimento total L (mm) | 250 |
| h (mm) | 40 |
| s (mm) | 50 |
| e (mm) | 40 |
