Descrição e aplicação
Código do fabricante: 00-00000504

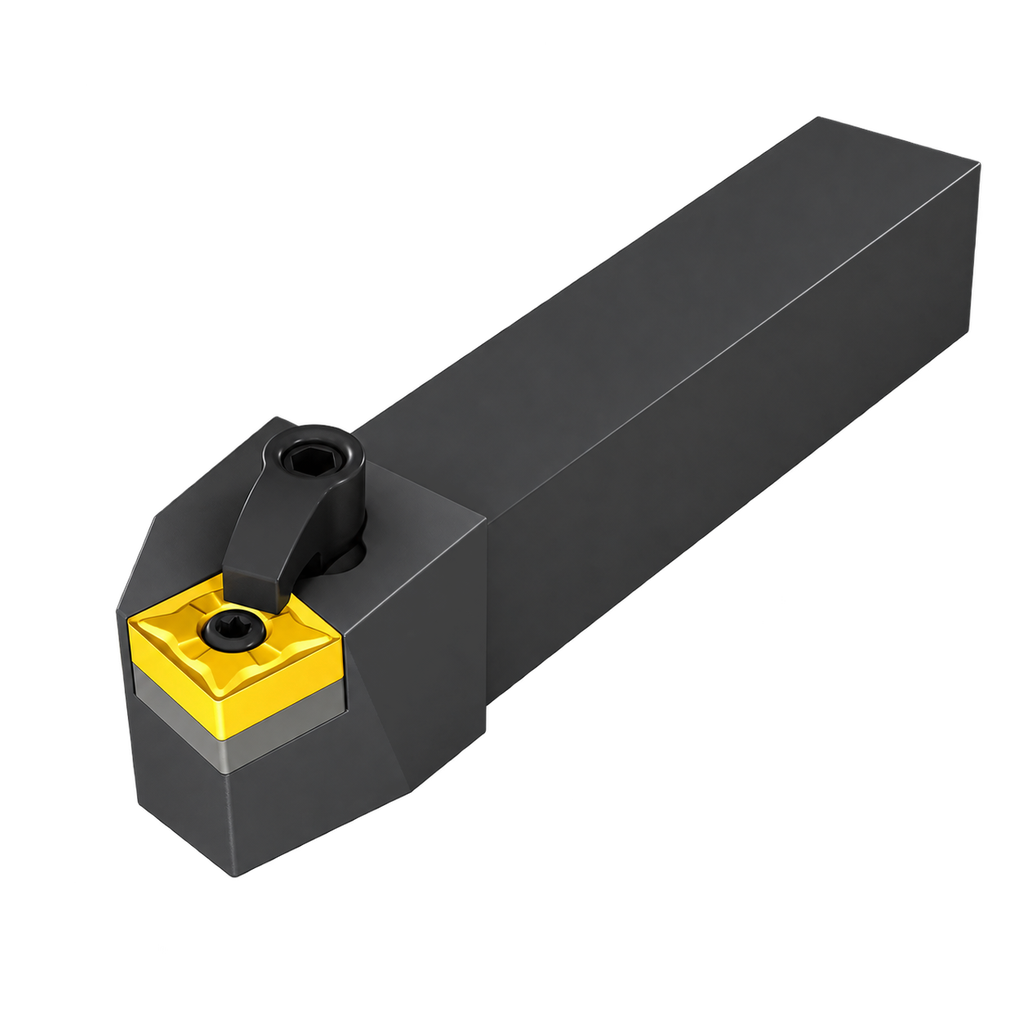

Suporte, modelo MSRNR 4040 S2509. Referência do fabricante: 00-00000504. Preço por peça.
A fixação dupla tipo M combina pino pelo furo central e grampo superior para proporcionar alta rigidez na fixação da pastilha.
Ângulo de posição de 75°. Indicado para torneamento longitudinal.
Versão direita.
| Formato da pastilha | S (Quadrado) |
|---|---|
| Tamanho da pastilha | 25 |
| Seção A × B (mm) | 40×40 |
| Sentido | Direito |
| Tipo de fixação da pastilha | M — fixação superior e pelo furo |
| Comprimento total L (mm) | 250 |
| h (mm) | 40 |
| s (mm) | 43 |
| e (mm) | 55 |
