Descrição e aplicação
Código do fabricante: 00-00000389

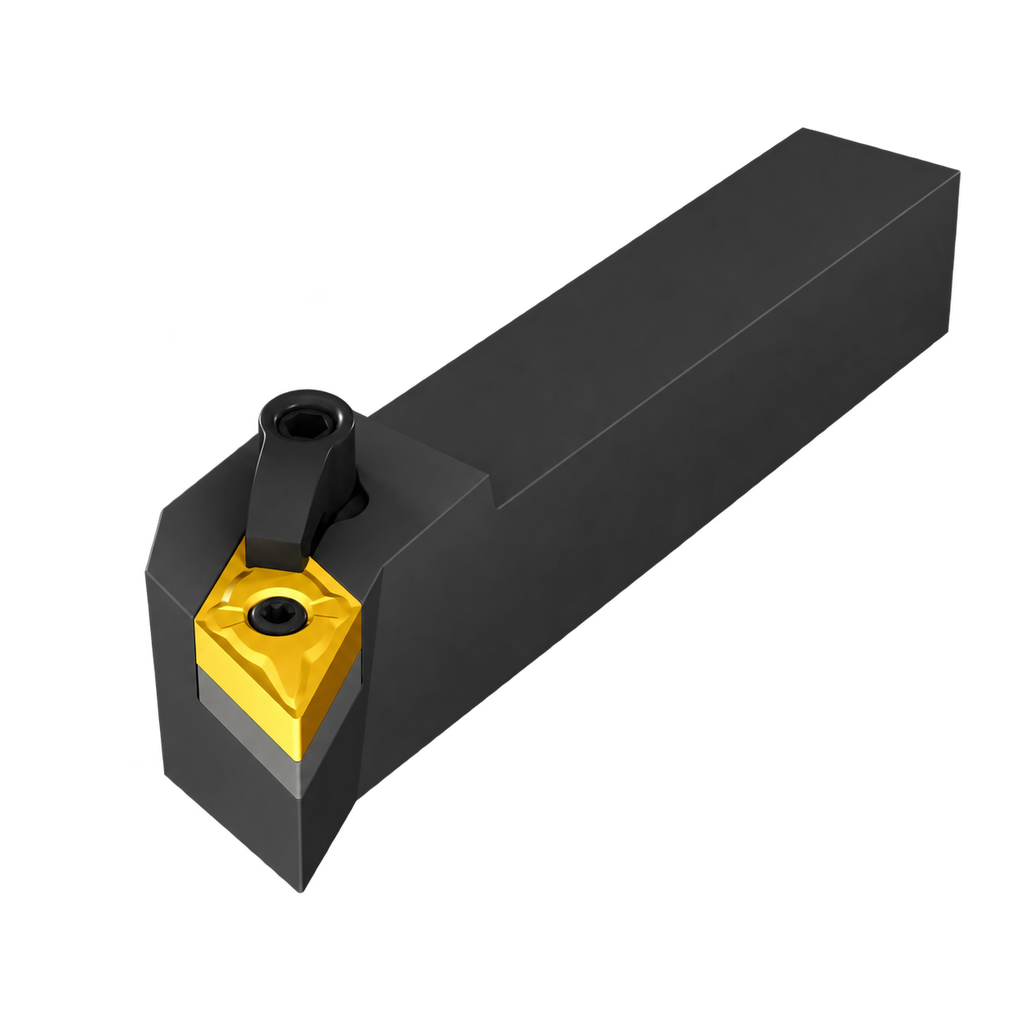

Suporte, modelo MDQNL 1616 H11. Referência do fabricante: 00-00000389. Preço por peça.
Suporte de torneamento para pastilhas negativas do tipo DN••11.
A fixação dupla tipo M combina pino pelo furo central e grampo superior para proporcionar alta rigidez na fixação da pastilha.
Versão esquerda.
| Formato da pastilha | D (Losango 55°) |
|---|---|
| Tamanho da pastilha | 11 |
| Seção A × B (mm) | 16×16 |
| Sentido | Esquerdo |
| Tipo de fixação da pastilha | M — fixação superior e pelo furo |

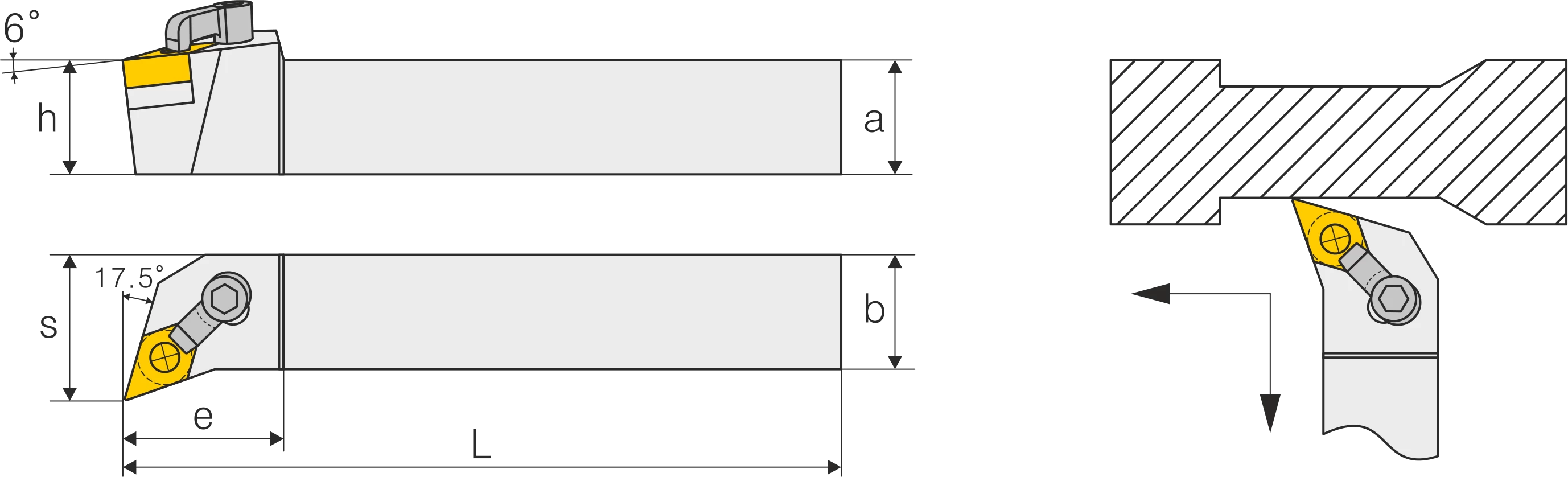

| Comprimento total L (mm) | 100 |
| h (mm) | 16 |
| s (mm) | 21 |
| e (mm) | 30 |
