Descrição e aplicação
Código do fabricante: 00-00000335

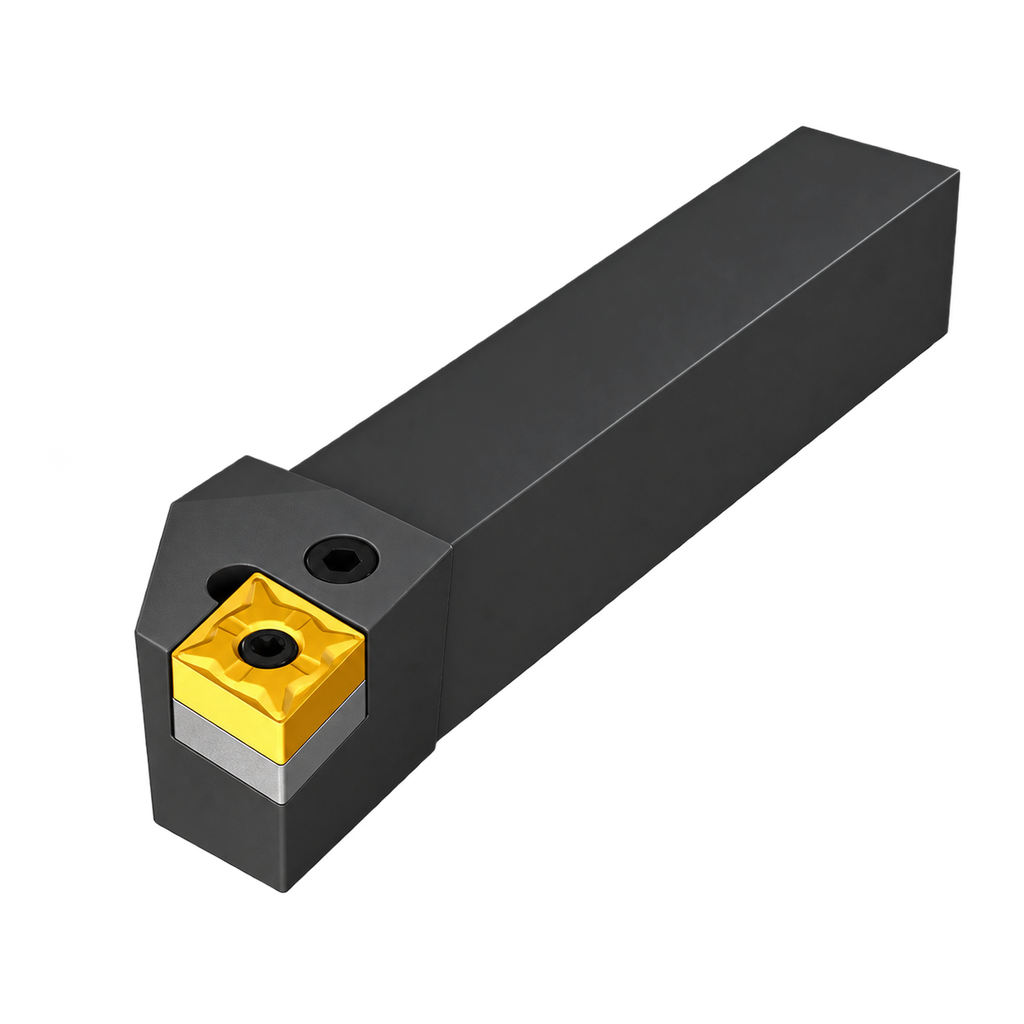

Suporte, modelo PCLNL 2525 M09. Referência do fabricante: 00-00000335. Preço por peça.
A fixação tipo P utiliza uma alavanca pelo furo da pastilha, facilitando sua troca e mantendo livre a evacuação dos cavacos.
Ângulo de posição de 95°. Indicado para torneamento longitudinal e transversal.
Versão esquerda.
| Formato da pastilha | C (Losango 80°) |
|---|---|
| Tamanho da pastilha | 09 |
| Seção A × B (mm) | 25×25 |
| Sentido | Esquerdo |
| Tipo de fixação da pastilha | P — fixação por alavanca pelo furo |
| Comprimento total L (mm) | 150 |
| h (mm) | 25 |
| s (mm) | 32 |
| e (mm) | 22 |
