Descrição e aplicação
Código do fabricante: 00-00000175

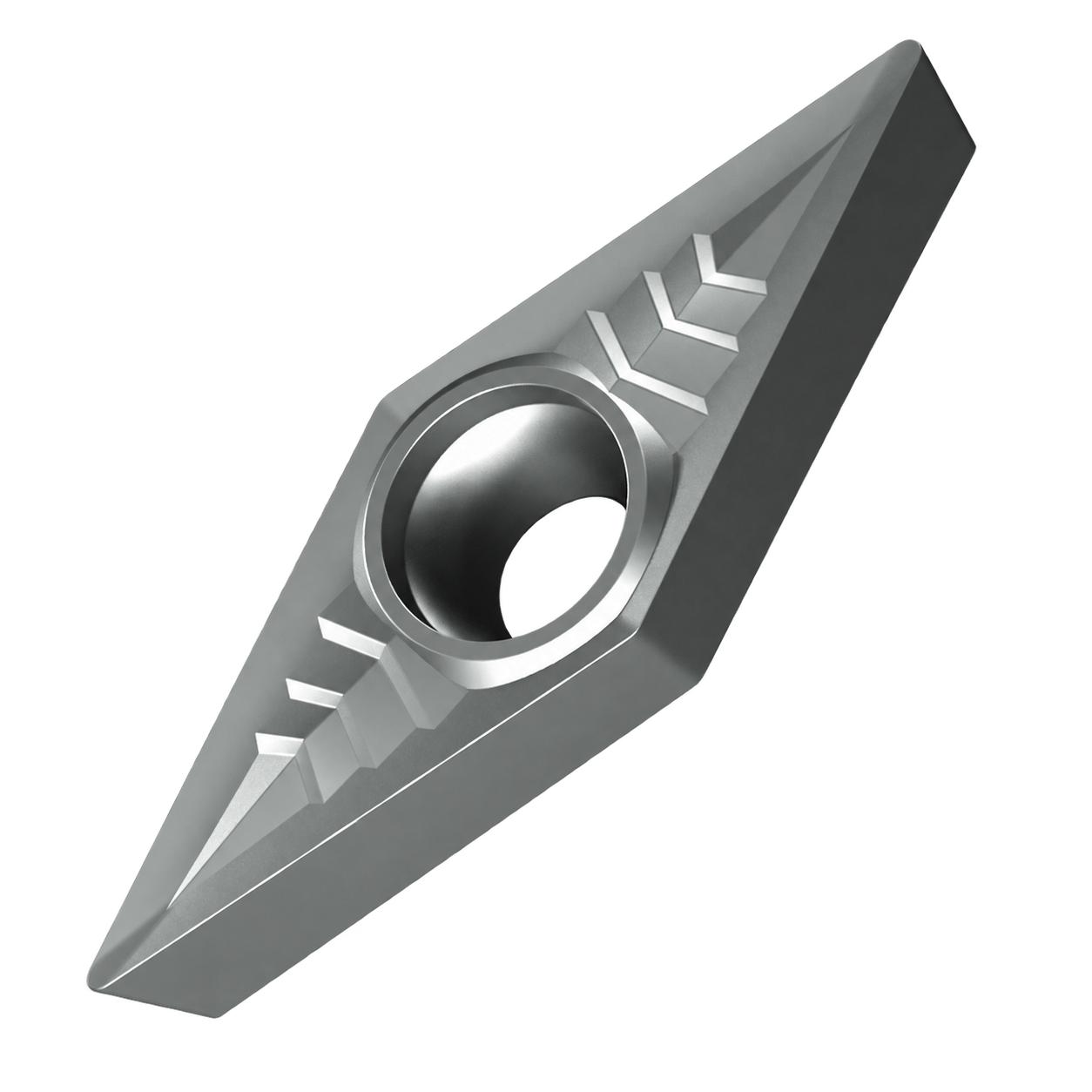

Pastilha, modelo VCGX 110304 - NL OK434. Referência do fabricante: 00-00000175. Preço por peça.
Usinagem: Superacabamento; Acabamento; Semiacabamento; Semidesbaste; Desbaste. Material a usinar: N - Metais não ferrosos.
Indicada para torneamento estável.
| Formato da pastilha | V (Losango 35°) |
|---|---|
| Tamanho da pastilha | 11 |
| Geometria de folga da pastilha | Positiva (com ângulo de folga) |
| Raio de ponta r (mm) | 0,4 |
| Diâmetro do círculo inscrito ØI.C (mm) | 6,35 |
| Espessura da pastilha S (mm) | 3,18 |
| Comprimento da aresta de corte L (mm) | 11 |
| Diâmetro do furo da pastilha Ød (mm) | 2,8 |
| Tipo de usinagem | Superacabamento; Acabamento; Semiacabamento; Semidesbaste; Desbaste |
| Material a usinar | N - Metais não ferrosos |
| Material da pastilha | Metal duro |
| Pastilha VCGX 110304 - NL OK434 | |||
|---|---|---|---|
| Inicial | Mínimo | Máximo | |
| Velocidade de corte Vc (m/min) | 600 | 400 | 1500 |
| Avanço Fn (mm/volta) | 0,1 | 0,05 | 0,3 |
| Profundidade de corte Ap (mm) | 2 | 0,1 | 3 |
